带内六角通孔外六角螺栓三维设计

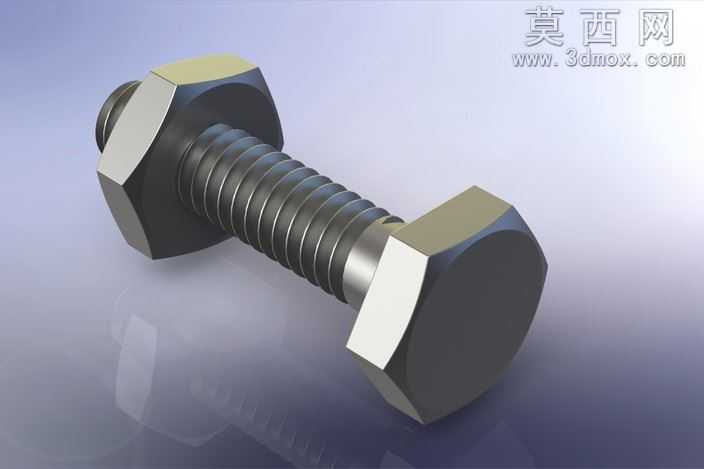

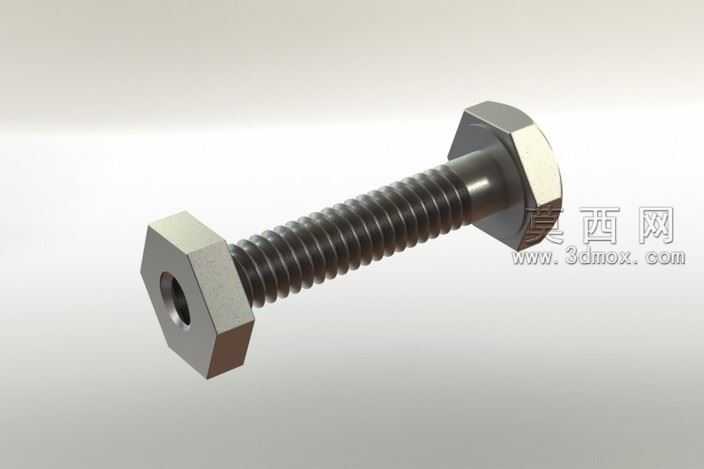

本作品为带轴向通孔的外六角螺栓三维建模成果，建模过程依托三维参数化设计思路完成，首先梳理该特殊螺栓的结构特征：其主体由六角头部、带外螺纹的杆身、沿轴线贯穿的内孔三部分构成，区别于常规实心外六角螺栓，该款螺栓可满足穿线、通气、减重等特殊装配需求。建模阶段首先绘制六角头部的正六边形截面草图，通过拉伸凸台命令生成头部基体，对头部与杆身衔接处做圆角过渡处理，避免应力集中的结构缺陷；随后绘制杆身的圆形截面，沿轴向拉伸生成杆身基体，再通过螺旋线/路径扫描的方式生成外螺纹特征，严格遵循普通公制螺纹的牙型角、螺距参数，保证螺纹结构的啮合合理性；之后在螺栓整体轴线位置绘制内孔截面，通过拉伸切除命令生成贯穿头部与杆身的通孔，对内孔两端的孔口做倒角处理，去除锐边同时方便装配时的对位。材质与渲染阶段，为模型赋予碳钢金属材质，调整材质的粗糙度、金属度参数，还原钢制紧固件的哑光金属质感，添加环境光与定向光源，突出六角头部的棱边转折、螺纹牙型的起伏结构、内孔的中空特征，通过光影层次清晰展现各部分的结构比例与细节。设计过程中严格把控各部分尺寸比例，六角头部的对边宽度、厚度与杆身直径的匹配关系符合紧固件设计的通用规范，螺纹段长度与光杆段长度的比例适配常规装配场景的使用需求，通孔的孔径设置兼顾结构强度与功能需求，避免孔径过大导致杆身强度不足、孔径过小无法满足穿设需求的问题。整体建模过程遵循参数化设计逻辑，各特征尺寸可根据实际使用需求快速调整，模型结构完整无破面，细节还原度高，可直接用于装配验证、产品展示、工程参考等场景，能够直观展现该款特殊通孔螺栓的结构特点与设计细节。
