班科等市螺旋锥齿轮三维结构设计

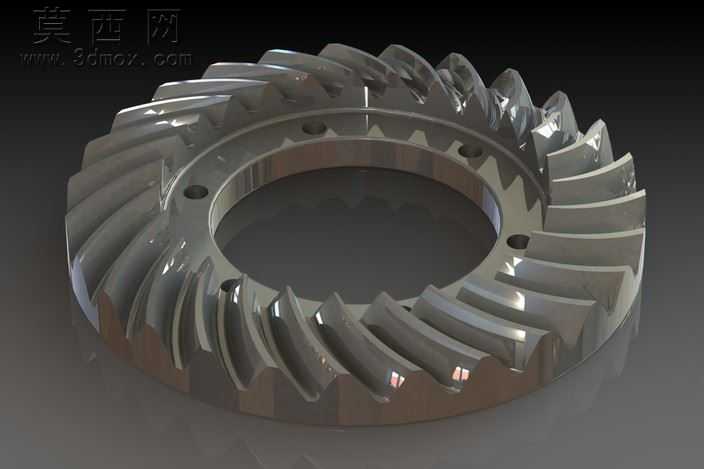

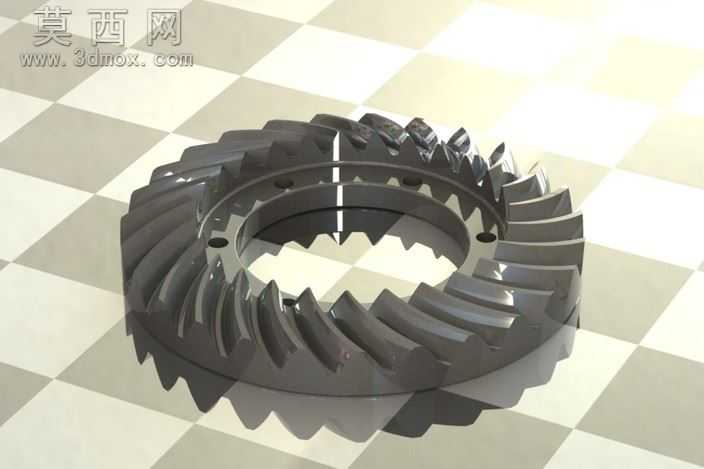

本作品为螺旋锥齿轮（Hipoide，即准双曲面齿轮）的三维建模设计成果，建模阶段依托三维机械设计软件完成全参数化构建，首先基于准双曲面齿轮的啮合原理，推导齿面的空间共轭曲线方程，确定节锥角、螺旋角、齿顶高系数、顶隙系数等核心设计参数，通过参数化草图绘制齿轮的基体轮廓，以旋转凸台命令生成齿轮的环形基础基体，在基体上精准定位均布的安装通孔，孔位的分度圆直径、孔径、孔深均严格匹配实际安装工况的公差要求。齿形部分是本次建模的核心难点，通过扫描混合、曲面放样等高级建模命令，逐齿构建符合啮合特性的螺旋齿面，保证齿面的曲率连续过渡，齿根部分做了标准的圆角过渡处理，避免应力集中问题，齿顶的修缘参数也按照行业通用标准设置，降低齿轮啮合时的冲击与噪声。完成实体建模后，对模型进行渲染处理，材质选用合金结构钢材质，调整金属材质的反射率、粗糙度参数，模拟实际齿轮经过精加工后的金属光泽质感，添加环境光与定向光源，突出齿面的螺旋走向与结构细节，让模型的视觉呈现更贴近真实加工后的零件状态。从结构设计来看，该齿轮属于交错轴传动类齿轮，相比普通直齿锥齿轮，其啮合重合度更高，传动过程更平稳，承载能力更强，能够在轴线空间交错的传动场景中实现动力的稳定传递，设计过程中充分考虑了齿轮的装配兼容性，齿轮的内孔、安装孔位尺寸均适配常规的差速器、减速机等传动部件的安装接口，齿面的参数设置也保证了与配对齿轮的正确啮合，不会出现根切、干涉等装配问题。建模完成后还对模型进行了全局干涉检查，验证每一个轮齿的空间位置，确保相邻轮齿之间、轮齿与基体之间不存在结构冲突，整体模型的几何精度满足后续工程分析、数控加工编程的使用要求，可直接用于传动系统的虚拟装配、运动仿真以及工程出图等环节。
