车载椭圆造型前置扬声器前端安装结构

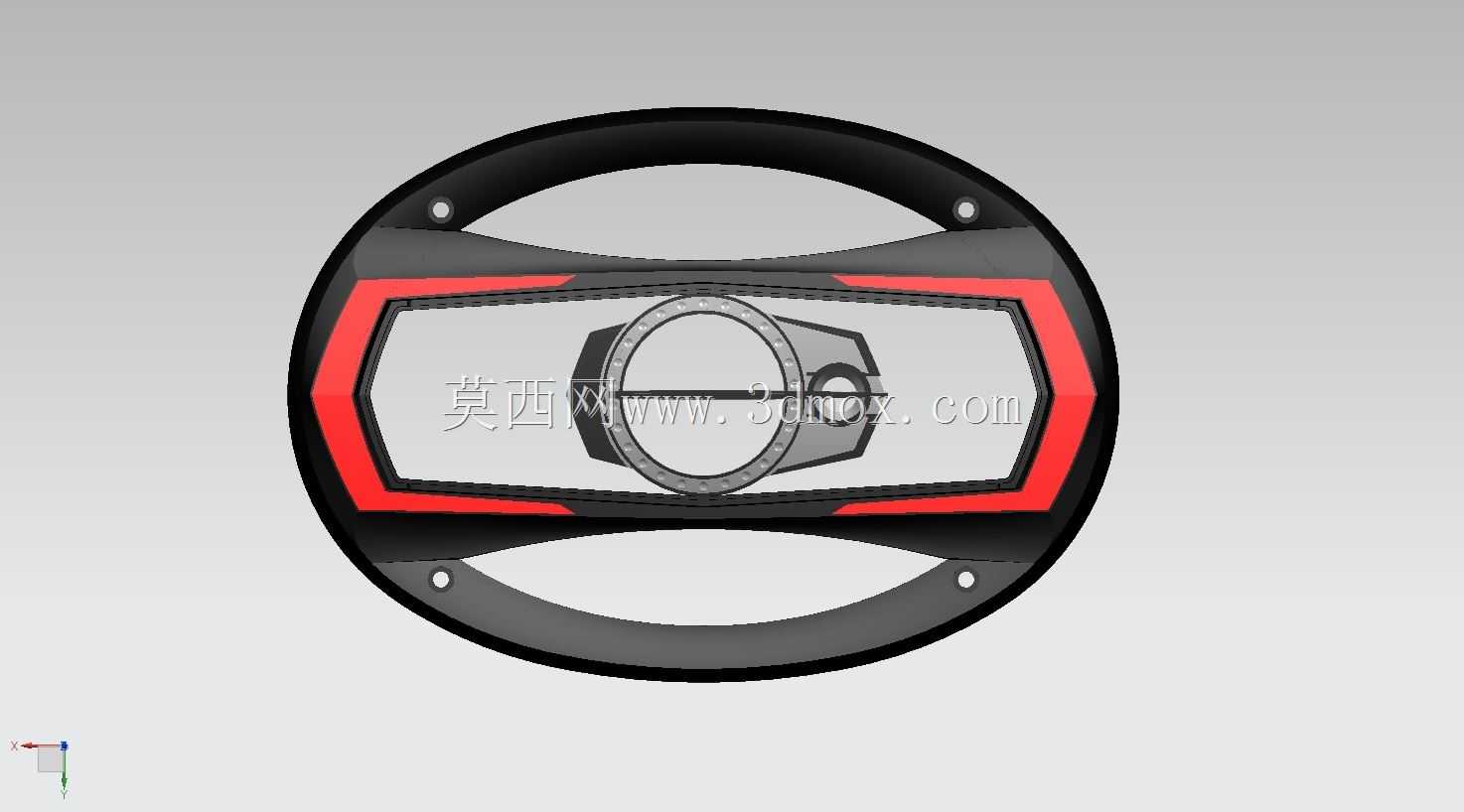

　　该结构为车载前置扬声器的前端安装承载部件，主要适配乘用车辆驾驶舱前部的声学布置场景，承担扬声器单元的定位固定、外观装饰以及声学出音导向的作用，是车载音响系统外露于乘员舱的核心结构件之一。从实际装车场景来看，这类前端结构需要匹配仪表台对应位置的安装开孔，周边预留的四个安装孔位对应仪表台内部的预装螺柱，装配时可直接通过卡扣或紧固件完成固定，无需额外设计转接支架，能够有效减少总装环节的工序步骤，适配主流A级、B级乘用车辆的仪表台安装空间。设计过程中优先考虑了声学出音的顺畅性，中部环形结构为扬声器振膜的预留避让空间，环形内侧的限位台阶可直接卡接扬声器单元的外圈橡胶悬边，既能够保证扬声器工作时的振动不会直接传递到前端面板引发异音，

　　又能对扬声器形成径向定位，避免车辆行驶过程中出现移位。外围的椭圆造型并非单纯的外观设计，而是匹配仪表台安装位的曲面弧度做的随形处理，两侧的内凹弧形结构一方面可以避让仪表台内部的空调风道、线束走向，另一方面能够在有限的安装空间内扩大出音区域的覆盖范围，让前排主副驾位置都能获得更均匀的声学听感。红色装饰条区域为外观面的分色设计，装配后与仪表台的内饰风格形成视觉呼应，黑色主体部分采用哑光磨砂质感的结构设计，能够避免乘员舱强光下的反光干扰，同时材质选用耐候性工程塑料，可适应车内高温、低温交变的使用环境，长期使用不会出现变形、褪色问题。结构的安装边界做了圆角过渡处理，避免装配过程中划伤仪表台的内饰表皮，背部的加强筋结构沿着椭圆轮廓均匀分布，

　　在保证整体结构强度的前提下尽可能降低部件重量，符合车载零部件轻量化的设计要求。出音区域的格栅结构做了疏密渐变处理，正对扬声器振膜的位置格栅开孔率更高，边缘区域开孔率逐步降低，既能够阻挡异物进入扬声器内部，又不会对声波传递造成过多阻挡，保证中高频声音的通透度。
