汽车尾部组合信号灯灯罩结构设计

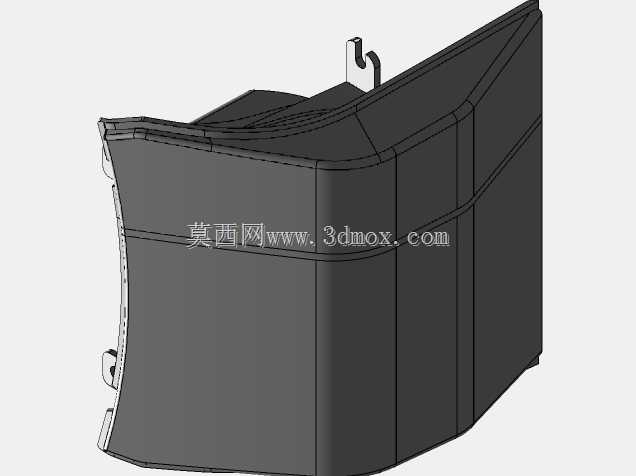

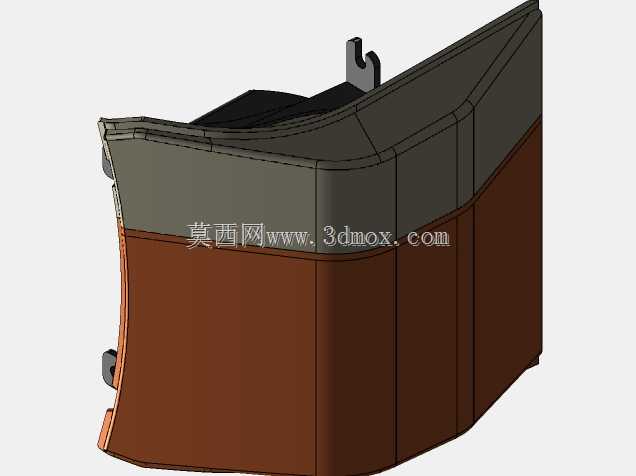

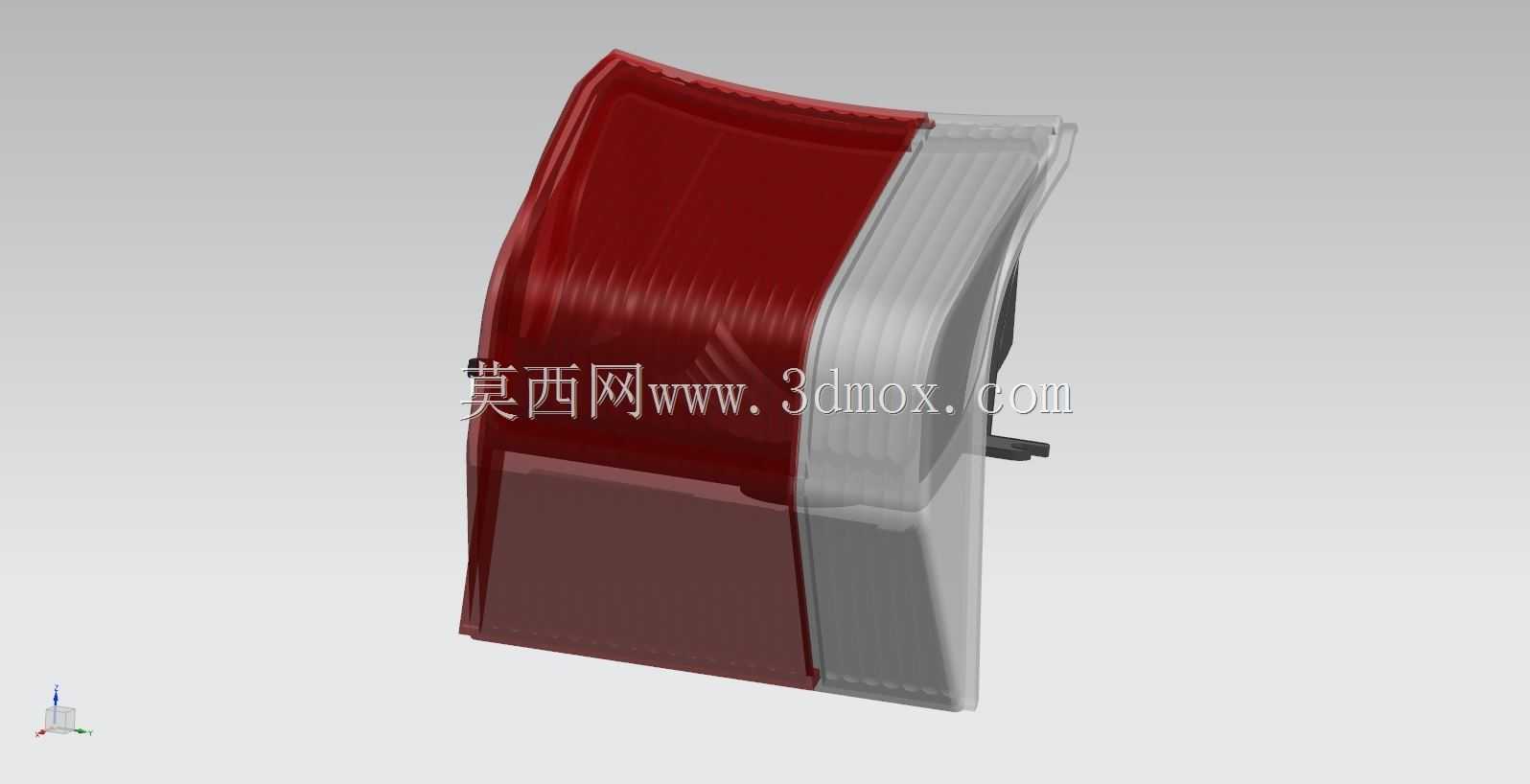

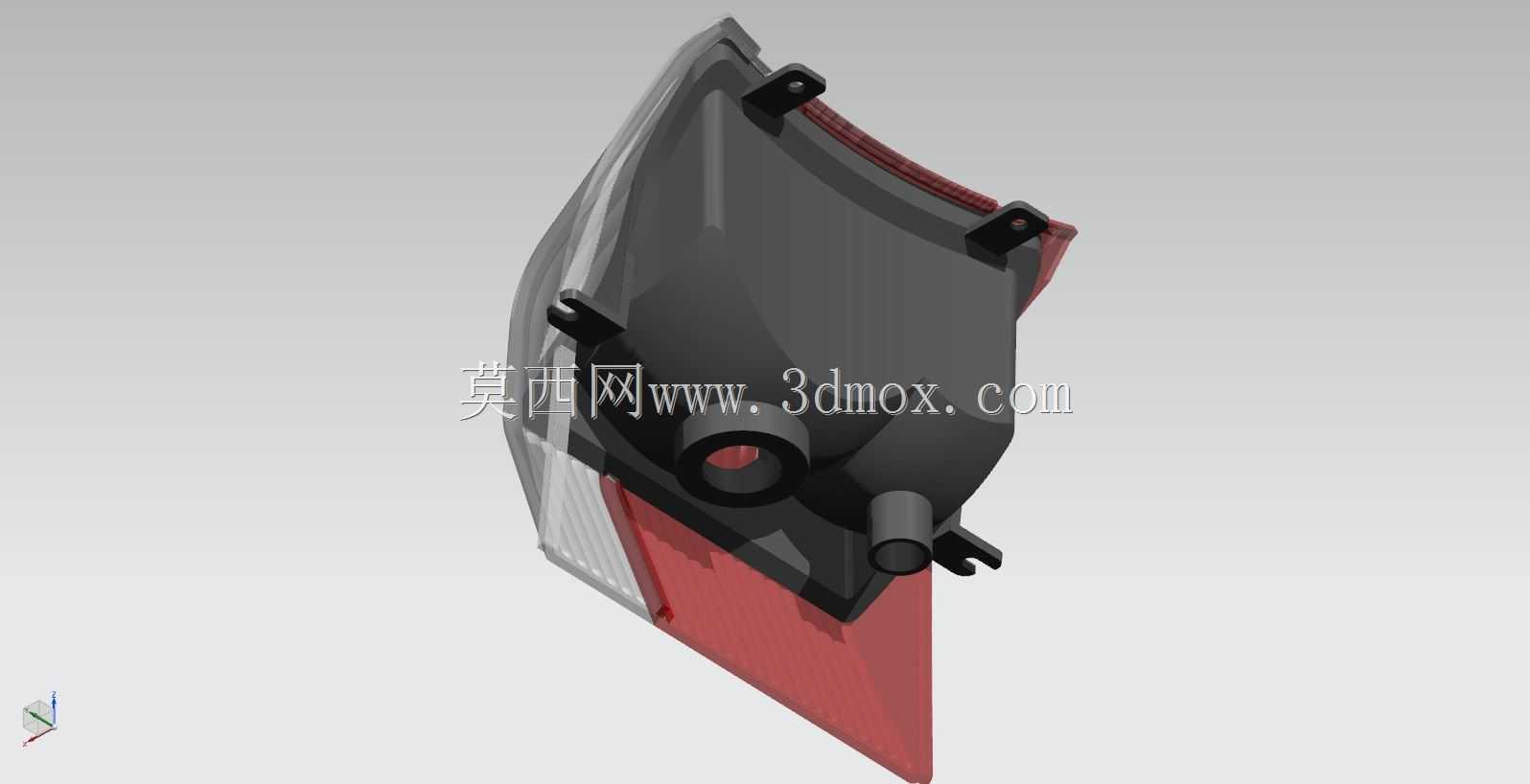

　　本次呈现的是乘用车辆尾部组合信号灯的外罩结构，这类部件属于整车外饰照明系统的核心外露件，日常承担着车辆制动提示、转向示警、位置示宽的光线传导与防护功能，直接关系到道路行驶过程中后车的信号识别效率，是整车被动安全配置里不可缺失的组成部分。从结构设计逻辑来看，该灯罩采用双色分区成型思路，红色透光区域对应制动与示宽灯组的光路输出，无色透明区域对应倒车灯或者转向信号灯的光路，两种透光材质的边界做了顺滑的曲面过渡，没有生硬的拼接棱角，既能够保证不同灯组的光线不会出现混光干扰，也能匹配车尾外曲面的整体流线造型，不会破坏车尾外观的整体性。安装边界层面，灯罩的侧边预留了与灯壳基座配合的卡扣安装位，边缘做了均匀的密封止口结构，

　　装配时可以沿着灯壳的定位槽推入卡紧，止口处配合密封胶条就能实现IP65级以上的防水防尘效果，避免雨天行车或者高压洗车时水汽进入灯腔内部，造成灯组电路短路或者内壁起雾影响透光效果。外形曲面的设计充分考虑了空气动力学特性，顺着车尾的溜背弧度做了内收的曲面造型，车辆高速行驶时能够引导气流顺着车尾侧面快速流过，减少尾部紊流的产生，间接降低整车的风阻系数，同时曲面的弧度经过光学反复校验，红色区域的内壁做了微结构散光纹理，能够让内部LED灯珠发出的光线均匀扩散出去，不会出现局部亮斑或者暗区，让后车在不同角度都能清晰识别灯光信号。材质选择上，红色透光部分采用耐候性PMMA材质，具备抗紫外线老化的特性，

　　长期暴露在户外日晒雨淋环境下不会出现明显的黄变、开裂问题，透明区域同样采用高透光率的耐候PMMA，保证倒车或者转向时的光线穿透率足够，外侧的光滑表面也做了硬化处理，能够抵御日常行驶中砂石飞溅的轻微刮擦，维持外表面的透光清晰度。在实际整车装配场景中，该灯罩需要和尾门钣金、侧围外板的安装缝隙控制在均匀的3.5mm公差范围内，面差控制在1mm以内，才能保证整车外饰的装配精致度，建模过程中已经充分考虑了塑料件成型后的收缩率预留，以及安装卡扣的弹性变形量，避免批量生产装配时出现卡扣断裂或者装配间隙不均的问题。
