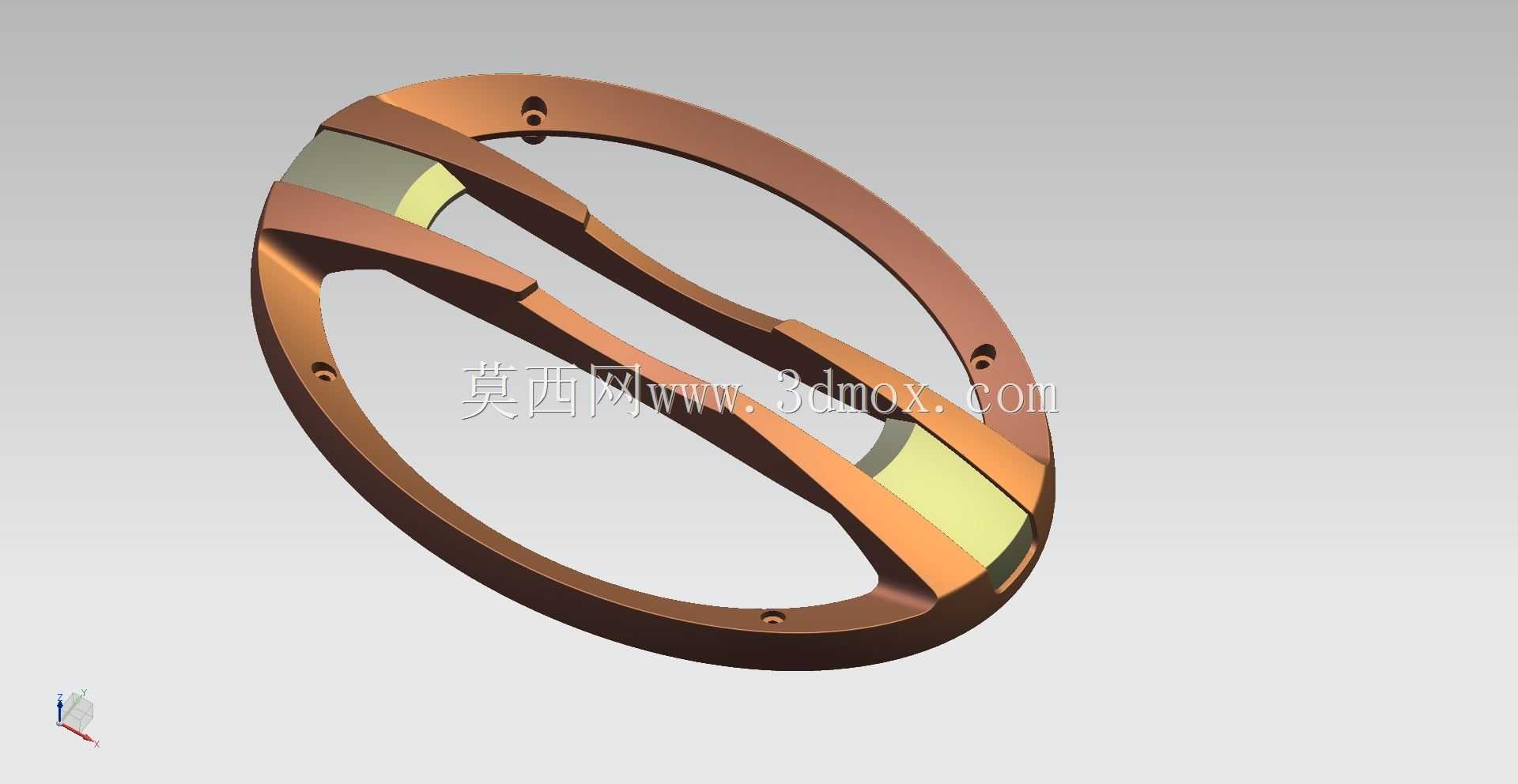

环形前出声扬声器安装支架结构设计

　　该环形前出声结构件主要应用于嵌入式音频设备的前端安装场景，常见于车载影音系统、壁挂式公共广播音箱、桌面HiFi音响的前腔固定环节，承担扬声器单元定位、前腔声学导流、外观面装饰遮挡三重作用。从实际使用场景来看，这类环形支架需要匹配对应尺寸的全频或高音扬声器单元，安装时通过外圈预留的四个沉头孔位，使用M3规格的十字沉头螺丝即可将整个组件固定在音箱前壳的内侧安装位上，沉孔设计能够保证螺丝安装后端面与支架表面齐平，不会突出干涉前网罩的装配，安装边界的公差控制在±0.1mm范围内，避免装配后出现缝隙不均或者单元偏心的问题。

　　设计过程中优先考虑了声学传导的合理性，支架内侧的两条对称弧形支撑筋并非随意设置，一方面将环形本体分割为两个对称的出声通道，能够对扬声器正面发出的声波进行初步导流，减少声波在腔体内的乱反射造成的频响曲线畸变，另一方面两条支撑筋从内圈发声区域延伸至外圈安装边，大幅提升了整个薄壁环形件的结构刚性，避免支架在长期音频振动环境下出现共振异响，经测试该结构在20Hz-20kHz全频段音频播放时，自身结构共振点可偏移至人耳不敏感的超低频段，不会影响正常听感。

　　外形上采用整圆对称设计，外圈直径适配常见的3.5英寸扬声器单元安装尺寸，整体厚度控制在8mm，不会过多占用音箱前腔的内部空间，给扬声器振膜的前后振动预留足够的安全间隙，支架表面做了古铜色氧化质感处理，部分外露使用的场景下也能直接作为外观装饰件使用，无需额外加装装饰圈。内圈的两个弧形限位槽刚好卡接扬声器单元的定位凸边，装配时无需额外打胶即可实现单元的预固定，提升产线装配效率，支撑筋与单元接触的位置做了0.2mm的让位台阶，避免压接扬声器振膜的折环部分，影响单元的正常振动行程。

　　从结构强度角度考虑，整个零件采用锌合金压铸成型的工艺方案，壁厚均匀控制在1.5mm，既保证了足够的结构强度，又不会过重增加音箱整体的重量，安装孔位周边做了局部加厚处理，避免螺丝锁附时出现柱位爆裂的问题，出声通道的边缘做了R0.5的圆角过渡，减少声波通过时的边缘衍射效应，提升高频段的听感顺滑度。实际选型时，该结构可直接适配额定功率10-20W的锥盆式全频扬声器，安装完成后前表面与音箱前壳的间隙控制在0.5mm，可搭配磁吸式或者卡扣式的防尘网罩使用，日常维护时拆卸网罩即可直接清理扬声器表面积灰，无需拆解整个支架结构。
