小型潜式提水设备结构设计方案

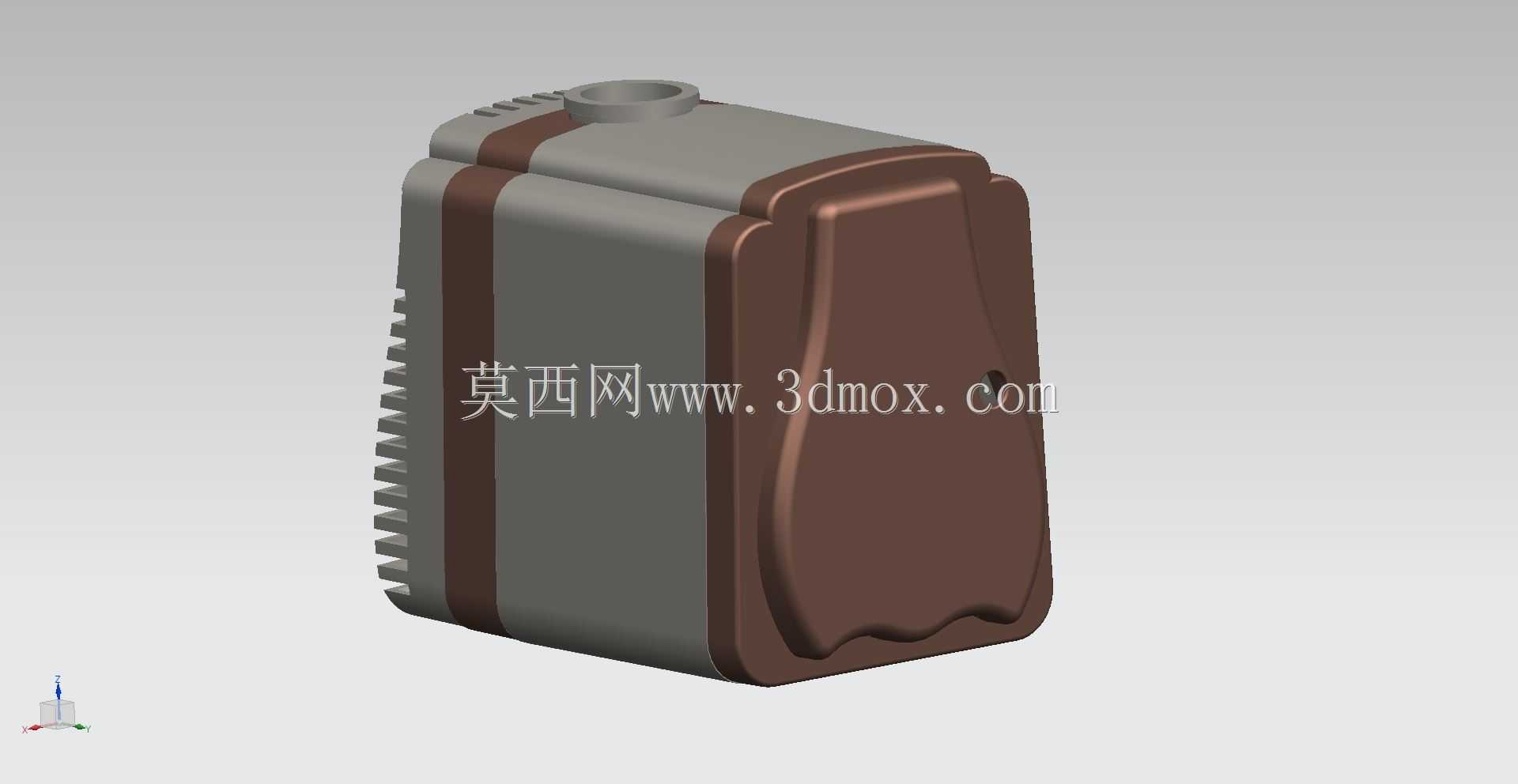

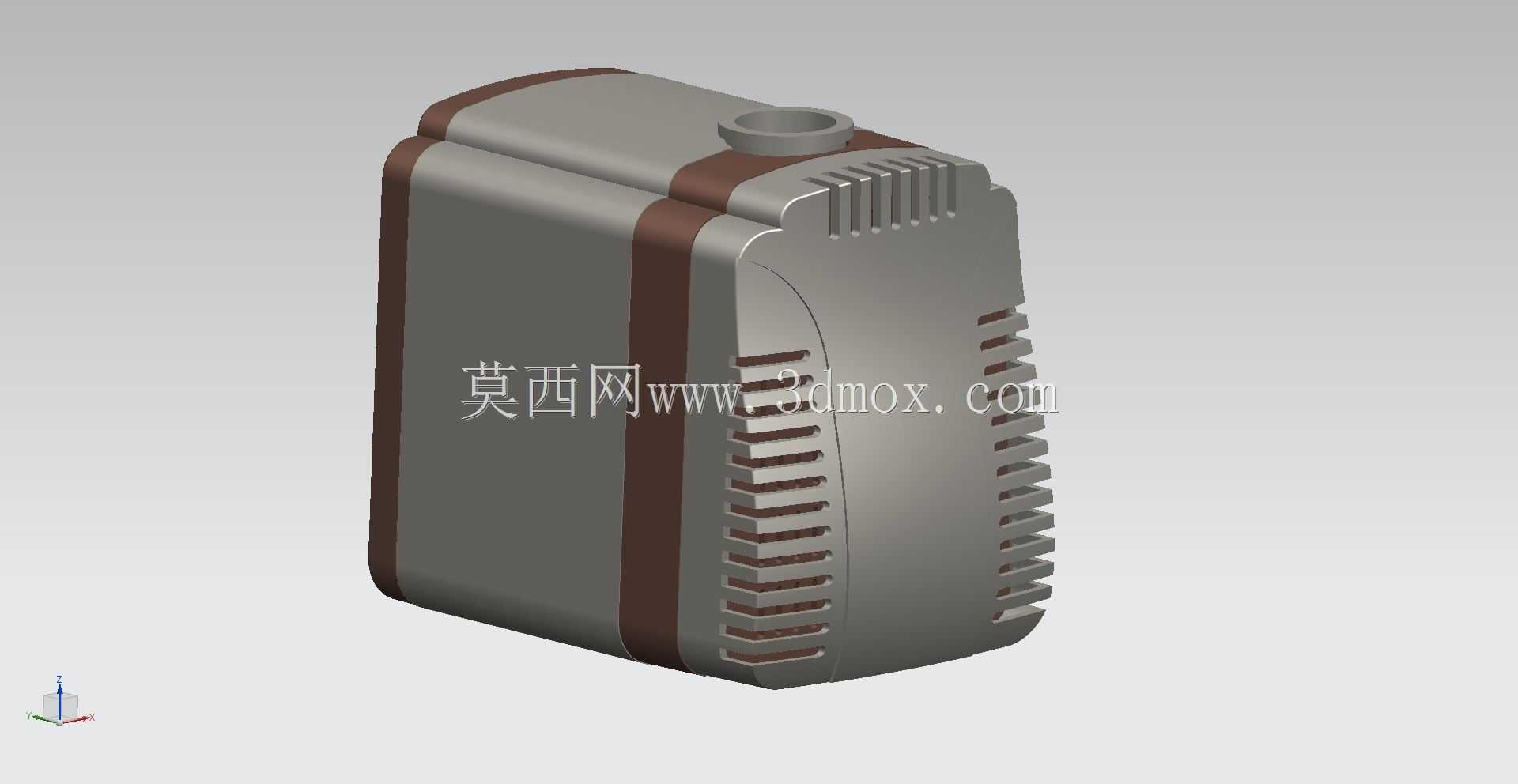

　　这款提水设备的结构设计，最初是针对小型封闭水体循环、低压输水场景开发的，日常可覆盖桌面水族箱水体循环、小型景观喷泉供水、低压工位冷却水输送等实际工况，安装时可直接浸没于液面以下，无需额外搭建引水结构，进水段直接接触待输送水体，出水端通过标准快插接口对接输水软管，即可完成流体输送回路的搭建。从结构布局来看，整机采用方正圆角的立式壳体设计，壳体侧面排布多组通风格栅，既可以在设备运行时带走内置驱动单元产生的热量，也能在设备意外露出液面时，保证空气流通避免驱动单元过热烧毁；壳体上的两道环形箍带结构，并非装饰性设计，而是用于卡紧上下分体式的壳体接缝，配合接缝处的密封胶圈，可实现壳体内部腔体的静密封，避免水体渗入驱动单元安装腔造成电路故障。

　　顶部的出水接口采用内凹式圆柱接口设计，接口内径匹配常规4分输水软管的安装尺寸，安装时直接将软管套入接口即可，无需额外的转接头，接口根部做了R2的圆角过渡，可避免软管弯折时出现死折，影响输水流量。设备底部预留了四个吸盘安装位，实际安装时可搭配橡胶吸盘将设备固定在水体容器的底部平面，避免设备运行时因内置叶轮转动产生的振动出现位移，同时底部与安装平面预留3mm的进水间隙，可保证水体顺利进入设备内部的叶轮腔，不会因底部贴合安装面造成进水堵塞。设计过程中，叶轮腔的流道做了圆弧过渡处理，没有直角突变结构，可降低流体在腔体内的沿程阻力，减少运行时的水流噪音，同时叶轮采用半开式结构，可允许水体中直径不超过2mm的细小固体颗粒通过，

　　不会因少量杂质造成叶轮卡滞，降低日常维护的频次。整机的外形尺寸控制在紧凑型区间，安装时不需要占用过大的水体内部空间，对于小型容器的适配性较好，壳体采用耐水腐蚀的工程塑料材质，长期浸没在水体中不会出现锈蚀、材质溶出的问题，可适配淡水、低浓度养殖水体等常规输水场景，设备的进出水方向同轴布置，管路对接时不需要额外调整角度，现场安装的操作门槛较低，即使是非专业人员也能快速完成安装对接。
