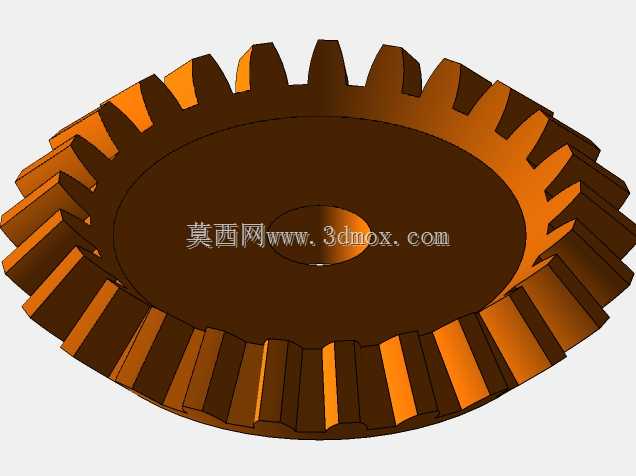

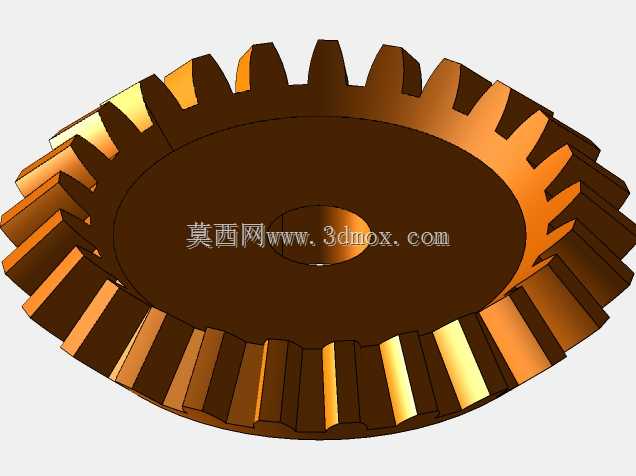

在各类需要实现相交轴间动力传递的机械结构中,锥齿轮是应用极为广泛的核心传动部件,不同于平行轴传动的圆柱齿轮,这类齿轮的齿廓沿锥面分布,能够适配两轴呈一定夹角的动力换向需求,其中轴交角90度的配置是工业场景中最常见的形式,广泛分布在机床主轴换向机构、农业机械动力分配单元、小型差速装置、工业减速器的交轴传动段等位置。这款锥齿轮采用直齿齿形设计,齿向沿节锥母线方向排布,加工工艺门槛相对更低,装配时的轴向定位调整难度小于螺旋锥齿轮,适合中低速、载荷平稳的传动工况,日常维护时的齿侧间隙调整也更易操作,不需要复杂的专用工装就能完成装配校准。从结构设计逻辑来看,建模时首先确定节锥角、齿顶锥角与齿根锥角的匹配关系,
保证啮合时两轮的节锥面能够完全相切,避免出现齿顶干涉或者齿面接触区域偏移的问题;轮齿的厚度沿齿宽方向从大端向小端逐渐收窄,既保证大端齿面有足够的接触强度承载扭矩,也让小端的结构不会因为尺寸过小出现应力集中。齿轮中心设置的定位凸台与安装孔,用于和传动轴实现周向固定与轴向定位,安装时需要保证齿轮的背锥面与轴肩端面完全贴合,控制装配后的端面跳动量在允许范围内,避免运转时出现偏载、异响,加剧齿面磨损。实际选型应用时,需要结合传动比匹配对应齿数的配对齿轮,校核齿面接触强度与齿根弯曲强度是否满足工况扭矩需求,同时要预留合理的齿侧间隙,补偿热膨胀带来的尺寸变化,避免高速运转时出现卡滞。这类直齿锥齿轮在运转时的轴向力方向相对固定,
轴承选型时可以针对性配置承受单向轴向载荷的支撑结构,相比螺旋锥齿轮的双向轴向力,支撑结构的设计复杂度更低,整体制造成本也更可控,非常适合对成本敏感、传动精度要求适中的通用机械传动场景。建模过程中对齿根位置做了合理的圆角过渡,避免齿根处的应力集中,提升齿轮的抗冲击能力,即使遇到短时过载工况,也能降低断齿的风险。
