交错轴蜗杆蜗轮啮合传动结构设计

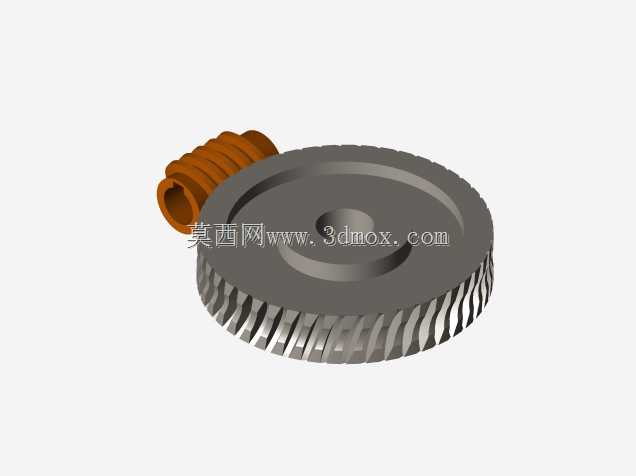

　　这套蜗杆蜗轮啮合结构，是交错轴传动场景里的经典减速方案，日常在轻工输送线、小型自动化进给机构、阀门驱动装置里都能见到它的应用，核心作用是在两轴空间垂直交错的布局下，实现大传动比的动力传递，同时具备反向自锁的特性，能避免负载端反带动力端出现的安全隐患。从结构设计逻辑来看，蜗轮采用斜齿排布的轮齿结构，齿向完全匹配蜗杆的螺旋升角，啮合过程中是多齿同时接触，相比直齿圆柱齿轮的单齿啮合，传动冲击更小、运行噪音更低，承载能力也更强，适合中低速、大扭矩的动力输出场景。设计时首先要确认的是安装边界尺寸：蜗轮的节圆直径、齿宽，蜗杆的分度圆直径、有效啮合长度，以及两轴的中心距公差，这几个参数直接决定了啮合侧隙是否合理——侧隙过大会导致传动回程误差超标，

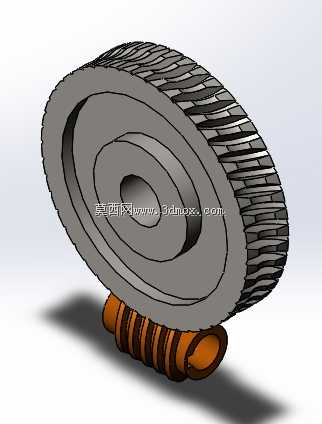

　　定位精度不足，侧隙过小则会出现卡滞、磨损加剧的问题，甚至在负载运行时出现齿面胶合失效。蜗杆部分采用的是圆柱蜗杆结构，轴端预留了轴承安装位与动力输入连接位，可直接与驱动电机输出轴通过联轴器连接，也可加装同步轮实现远距离动力输入；蜗轮中心设置了阶梯轴孔，可通过平键与输出轴连接，轮毂部分做了减重凹槽设计，在不降低轮体结构强度的前提下减少整体重量，降低转动惯量，提升启停阶段的动态响应性能。实际选型应用时，要注意这类传动结构的润滑要求，因为啮合齿面之间存在相对滑动，转速较高的工况下需要采用油浴润滑，避免齿面过早磨损；如果是手动调节类的轻载场景，也可采用脂润滑降低维护成本。另外，反向自锁的特性虽然能提升设备安全性，但也意味着传动效率相对偏低，不适合大功率连续运转的动力传输场景，设计选型时要根据实际负载扭矩、输入转速、传动比要求匹配对应的模数、头数参数，单头蜗杆能实现更大的传动比和更可靠的自锁性能，多头蜗杆则能提升传动效率，适合对传动效率有要求的场景。
