厢式压滤机整机结构三维设计模型

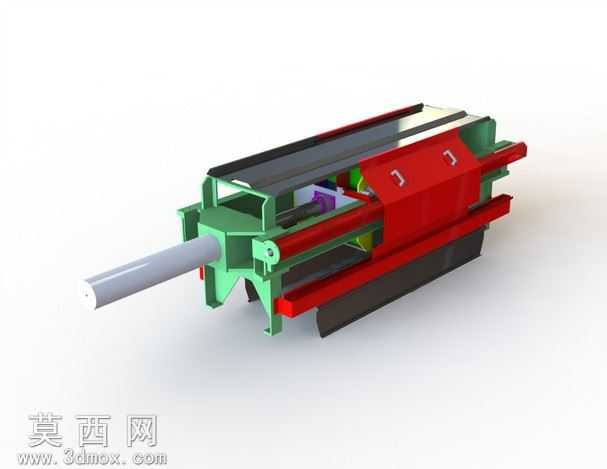

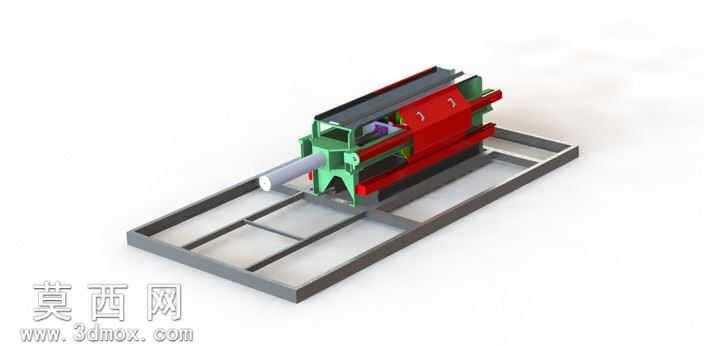

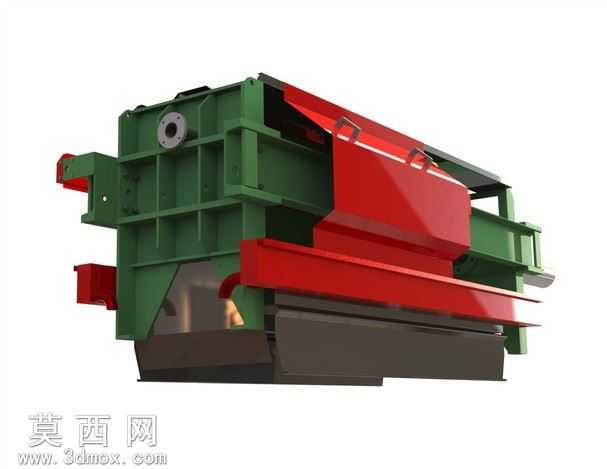

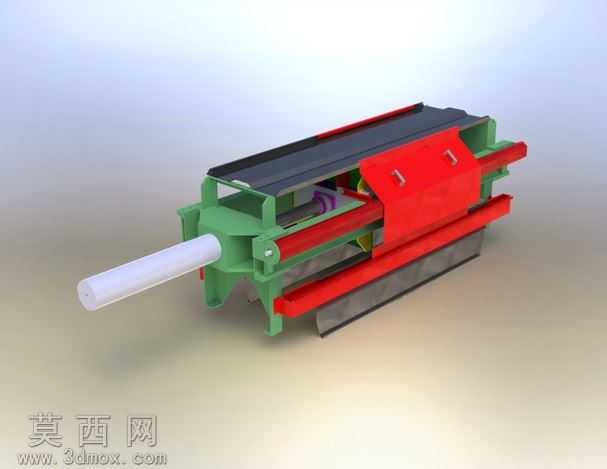

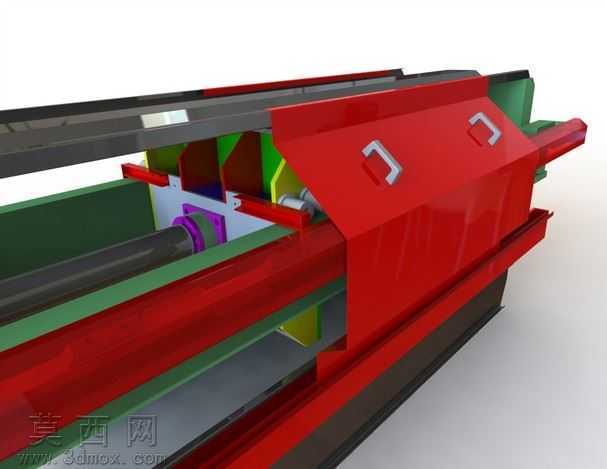

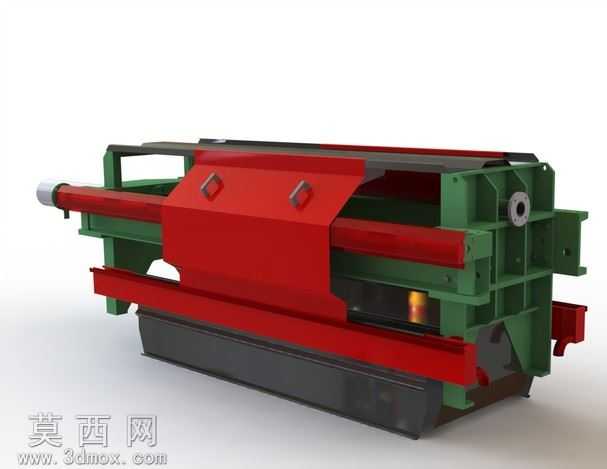

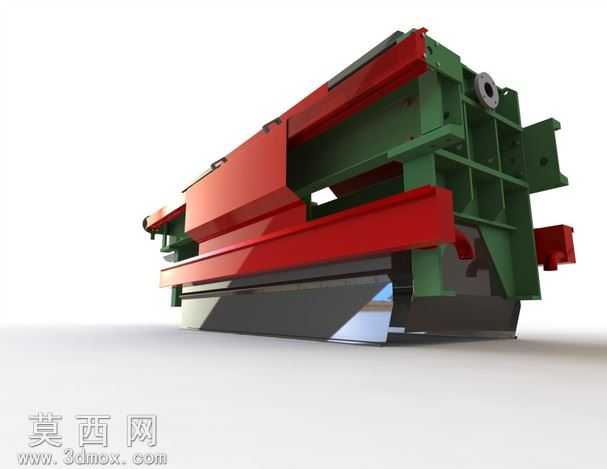

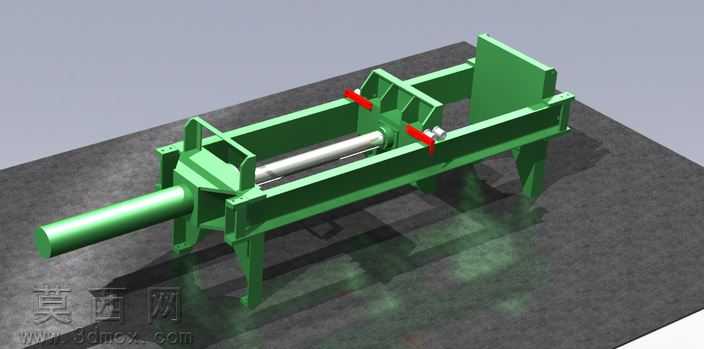

本模型为厢式压滤机的完整整机三维设计成果，建模过程严格遵循压滤机实际生产的设计规范与装配逻辑，完整还原了设备的核心功能结构。建模阶段先从核心受力部件机架开始搭建，采用型钢焊接框架的结构逻辑，精准绘制两侧主梁、止推板、压紧板安装座的结构特征，还原机架作为整套设备承载基础的强度设计细节，所有安装孔位、连接面的位置公差均参考实际工业设备的设计标准设定，保证各部件装配时无干涉错位问题。随后依次搭建滤板排布组件、液压压紧机构、接液翻板结构等核心功能模块，滤板组件按照实际压滤机的排布规则等距阵列，还原滤板间的密封面结构、进料通道预留位置，清晰展现滤室形成的结构原理；液压压紧机构完整绘制了液压缸体、活塞杆、压紧连接法兰的细节，还原液压驱动压紧滤板的动力传递路径，明确液压部件与机架、压紧板的连接配合关系。材质与渲染阶段根据设备实际用材赋予对应材质属性，机架主体采用工业铸造钢材的哑光深绿材质，压紧板防护罩采用设备常用的哑光红漆材质，液压活塞杆采用抛光金属的亮面镀铬材质，接液底盘采用耐磨深色橡胶材质，通过不同材质的粗糙度、反光度参数调整，还原工业设备的真实质感，渲染后可清晰区分不同功能部件的边界，直观展现设备的整体外观形态。结构设计上完整覆盖压滤机的工作逻辑，从液压缸驱动压紧板合拢滤板形成密封滤室，到进料、压榨、滤饼形成、松开拉板卸饼的全流程对应的结构特征均有体现，各运动部件预留了合理的运动行程空间，可直观模拟压滤机的完整工作动作。模型装配层级清晰，各部件按功能模块分组管理，连接关系明确，可直接用于压滤机的结构原理演示、方案设计评审、非标改型设计参考，能够帮助设计人员快速理解压滤机的整体构造，缩短同类设备的设计研发周期，也可作为环保过滤、选矿、污水处理领域固液分离设备的教学演示模型使用。使用时需将配套的分卷压缩包解压至同一文件夹后，方可打开完整的装配体文件查看所有结构细节。
