工业绞盘卷扬牵引设备三维结构

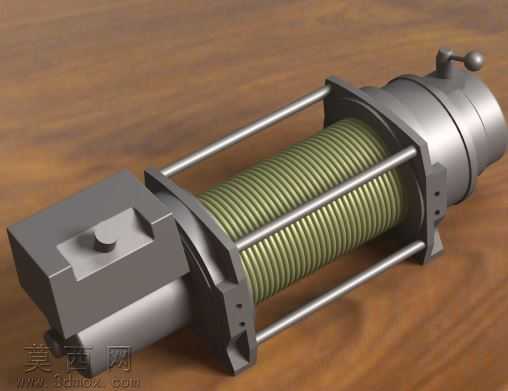

本工业绞盘模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对绞盘的每一处结构细节都做了精准还原，整体装配逻辑符合实际工业产品的生产装配要求，可直接用于结构验证、方案展示或教学演示场景。模型整体采用模块化建模思路，将绞盘拆解为动力输入单元、卷筒缠绕单元、机架支撑单元、手动操作单元四个独立模块分别建模后完成总装配，各模块之间的装配约束完全匹配实际机械配合关系，转动副、连接面的公差预留符合通用机械设计标准，能够清晰展示绞盘工作时的动力传递路径。渲染阶段采用工业级写实渲染方案，金属部件根据功能差异匹配不同材质属性：机架支撑结构采用哑光铸铁材质，还原铸件表面细微的磨砂质感与金属冷色调；卷筒外层缠绕的钢丝绳采用高反光镀锌金属材质，通过纹理贴图还原钢丝绳多股绞合的表面细节；操作手柄与端盖部分采用机加工钢材质，表现出金属切削后的平整光泽；拉杆连接件采用抛光不锈钢材质，突出圆柱杆件的光滑反光特性。场景布光采用三点布光结合环境光遮蔽的方案，在木质工作台背景上投射出柔和自然的阴影，突出绞盘各部件的结构层次与体积感，让整体渲染效果贴近真实工业产品的宣传展示质感。结构设计上，卷筒部分采用两端带限位挡边的结构，避免钢丝绳收放过程中出现脱槽问题；四根平行拉杆连接两端安装座，为卷筒提供稳定的支撑框架，同时保证整体结构的抗扭强度；动力端集成减速机构与手动操作摇柄，可实现电动与手动双模式驱动的结构示意，端盖处的密封结构、安装孔位都做了等比例还原，安装座上的定位凸台、固定螺栓孔细节完整，能够直观展示绞盘的实际安装方式。建模过程中对所有零件都做了干涉检查，确保各运动部件在转动过程中不会出现结构碰撞，零件之间的连接关系清晰可辨，既可以拆分查看单个零件的结构形态，也可以通过装配体完整理解绞盘的整体工作原理，对于起重牵引类设备的结构设计学习、方案优化参考都有较高的实用价值。
