曲线锯内部传动结构三维装配模型

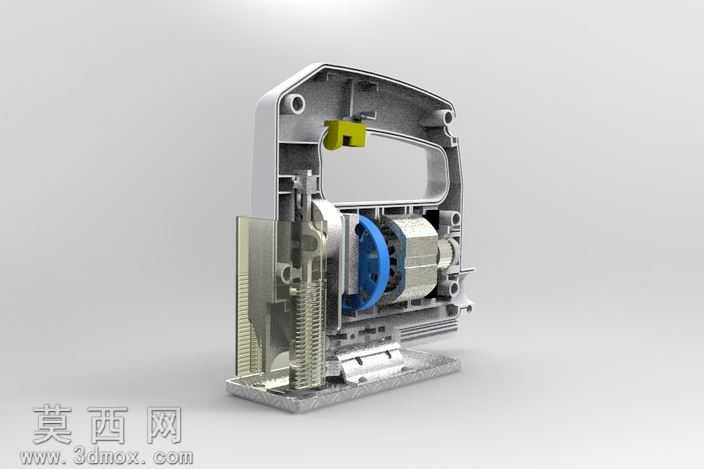

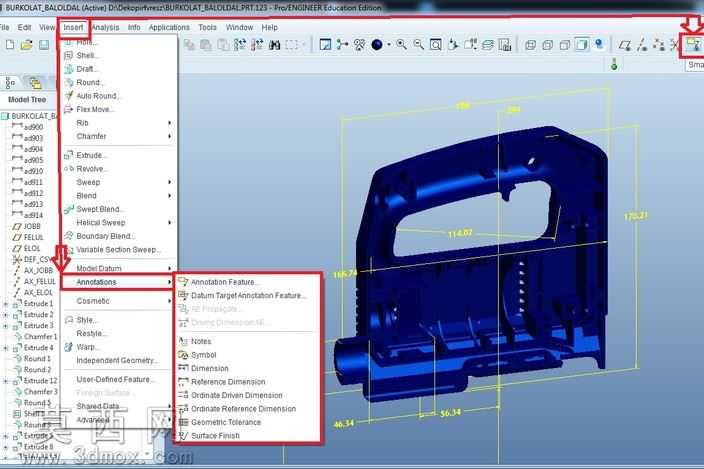

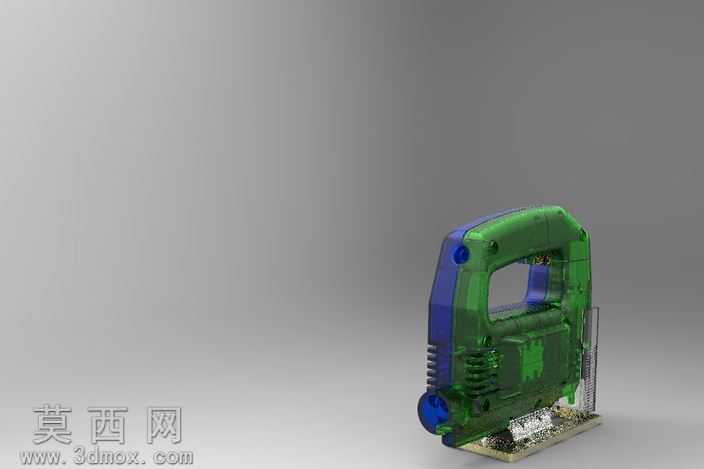

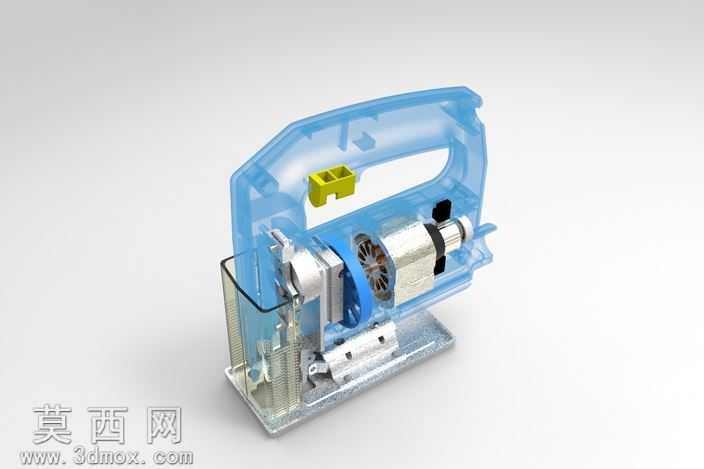

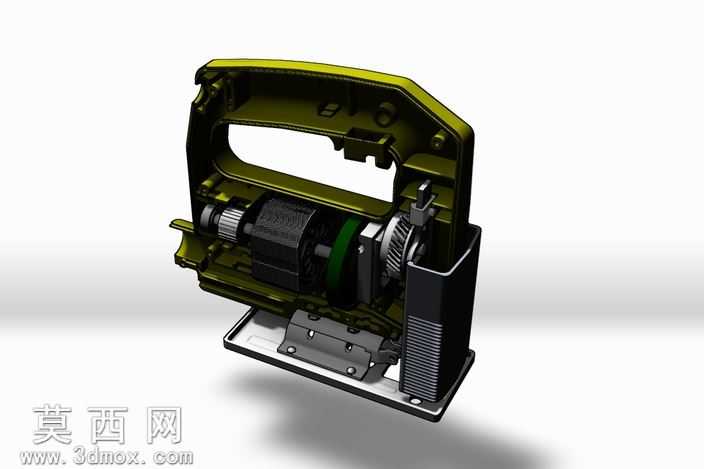

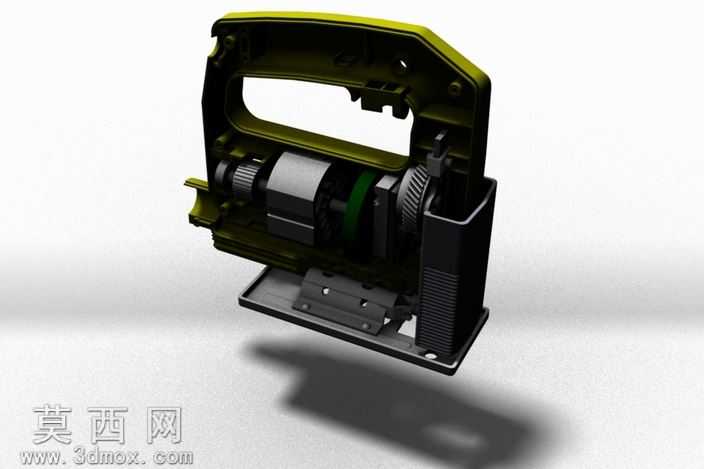

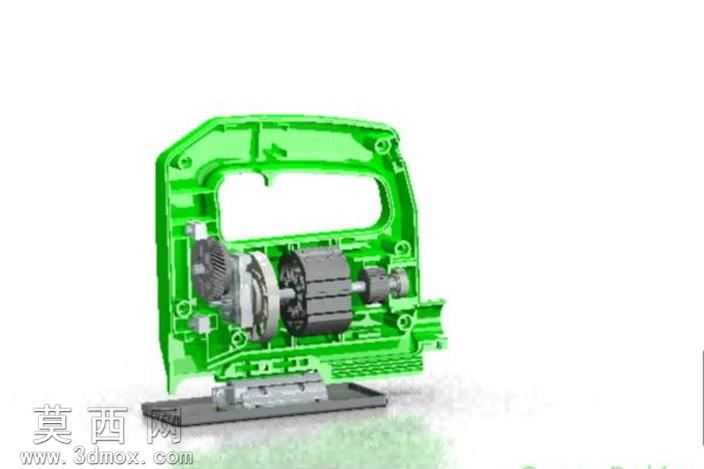

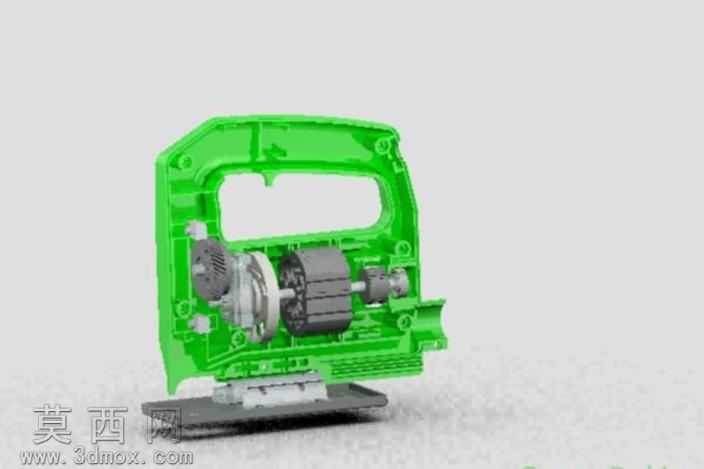

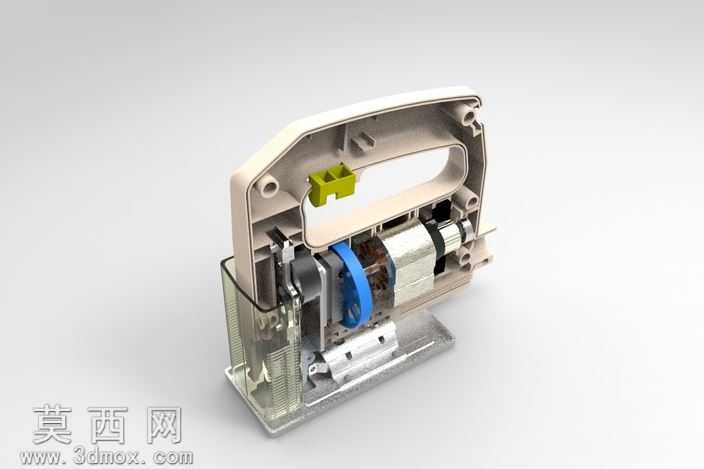

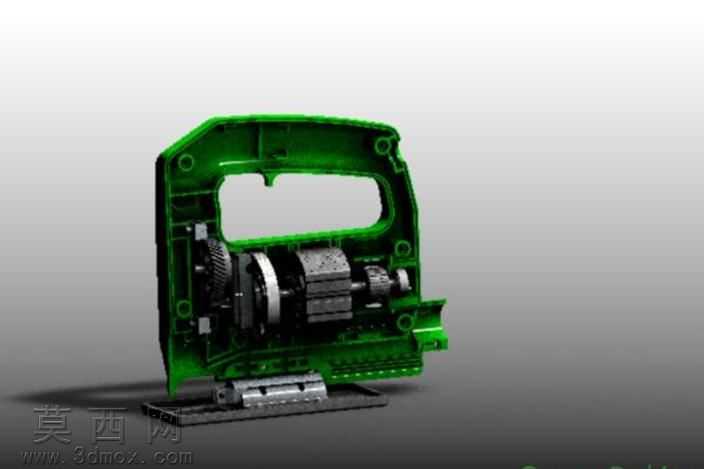

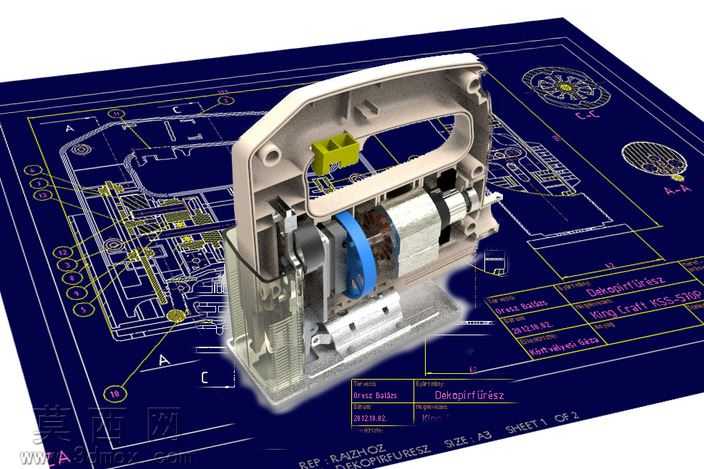

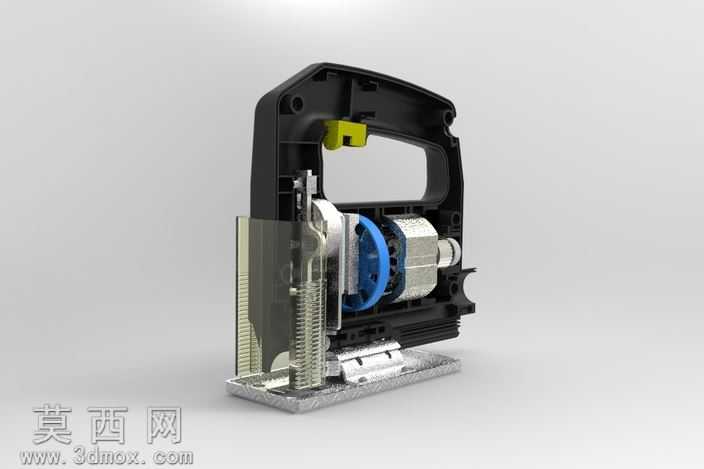

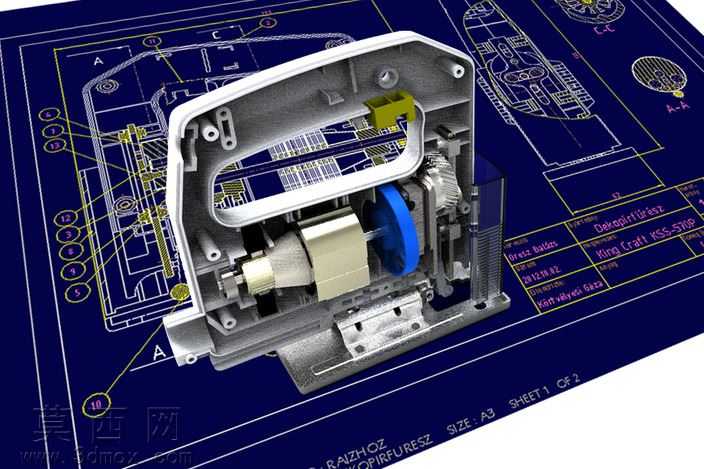

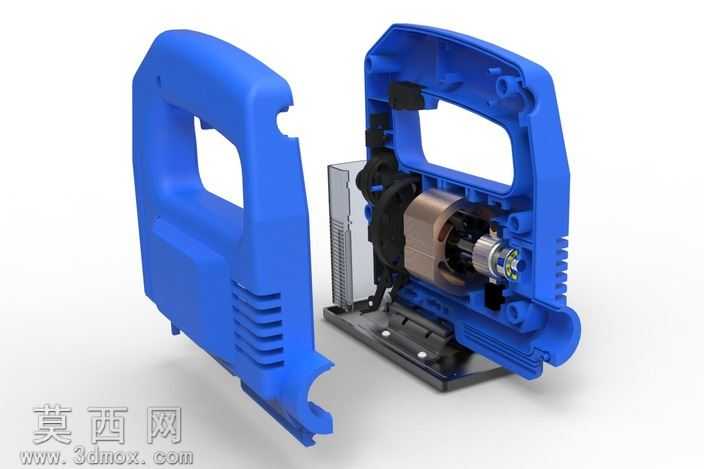

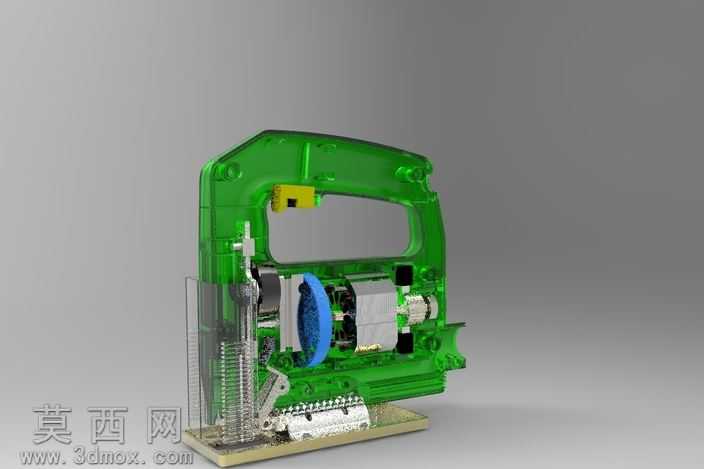

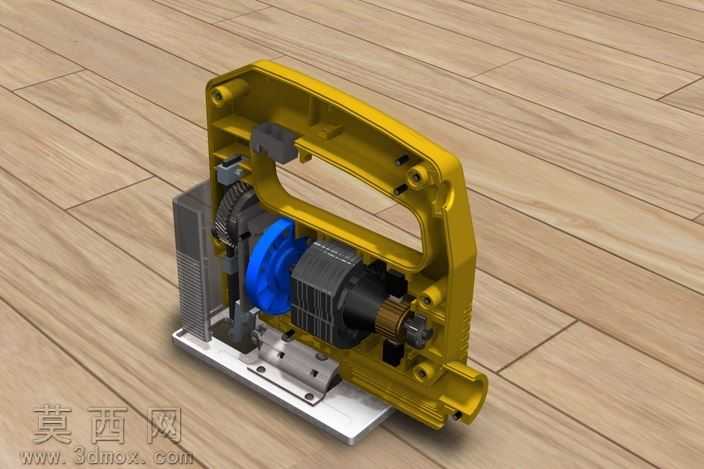

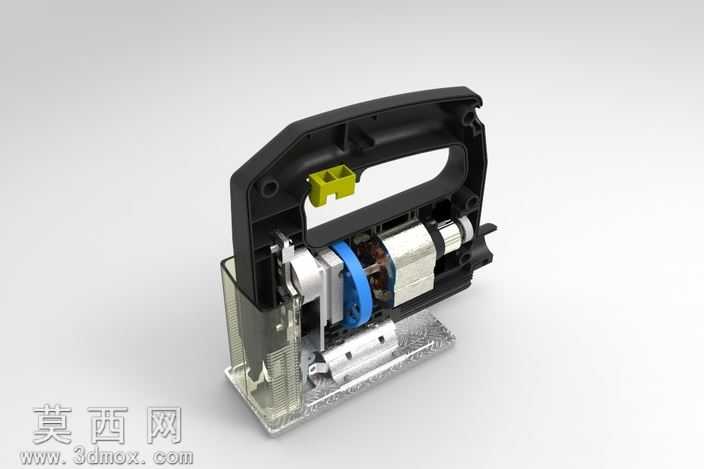

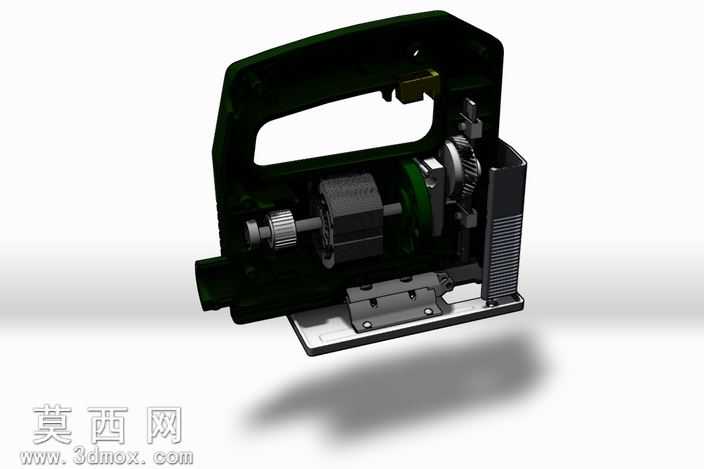

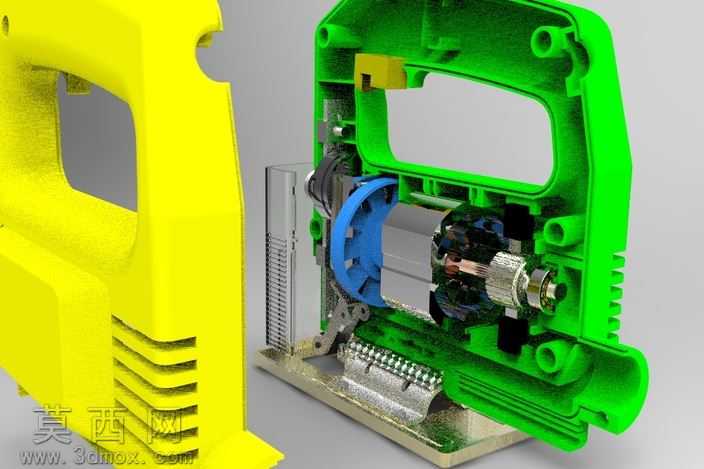

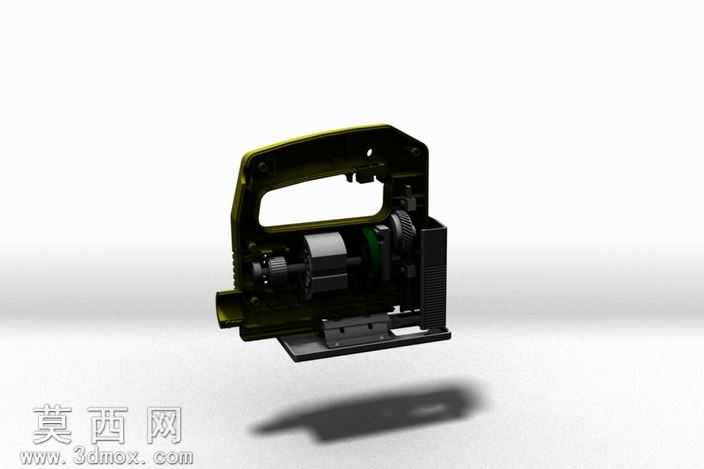

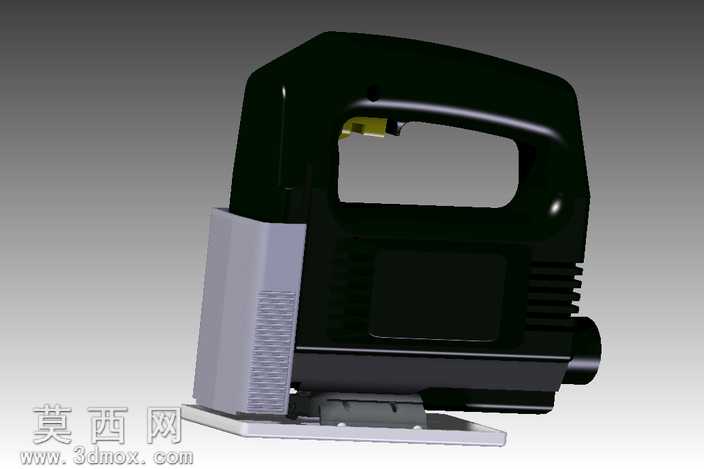

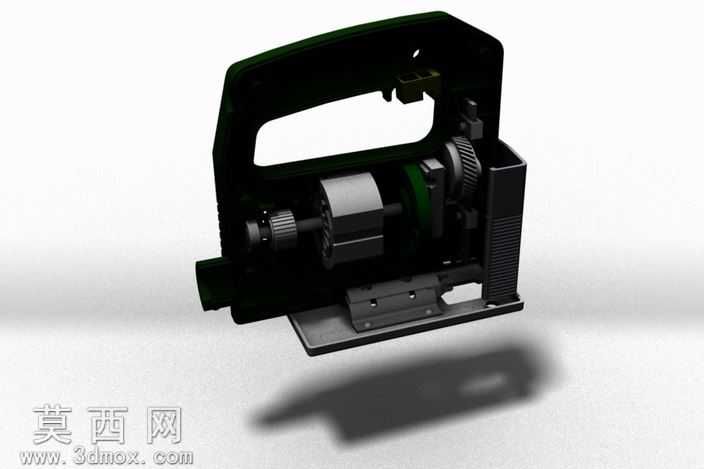

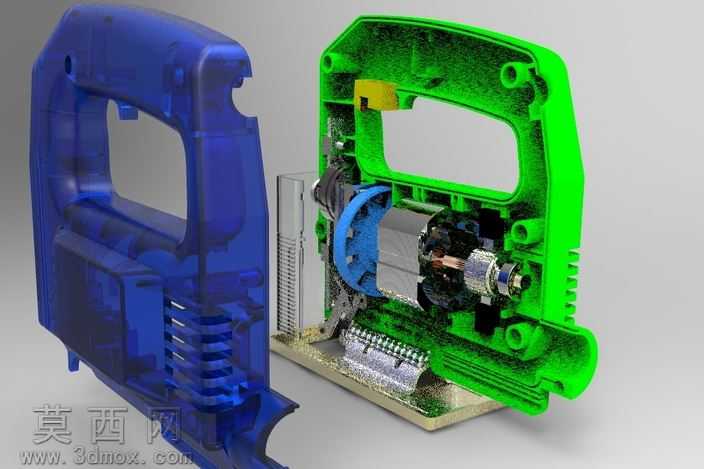

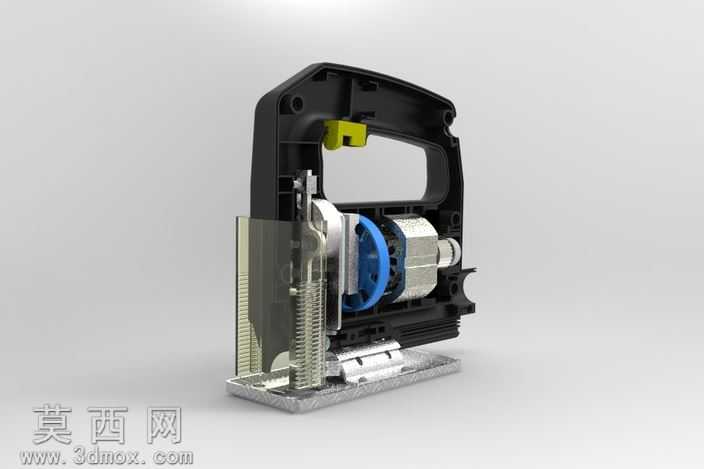

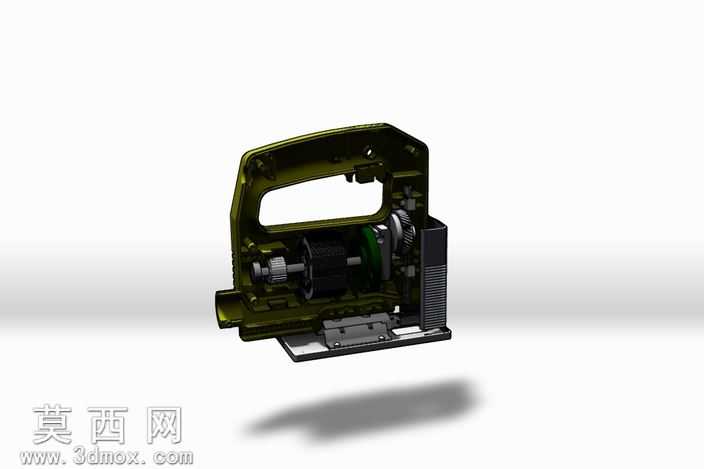

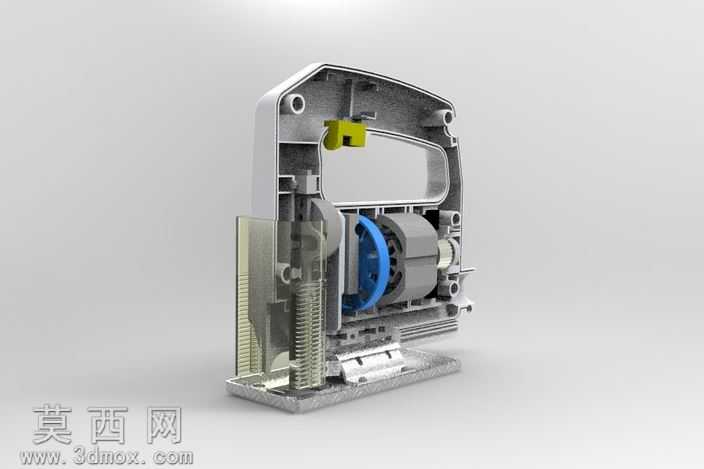

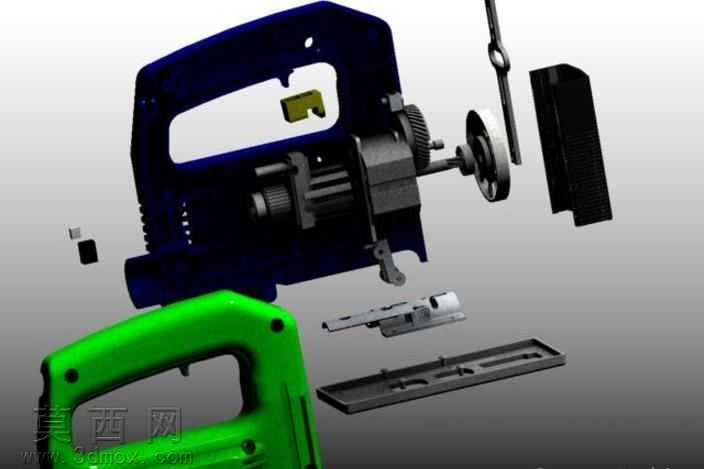

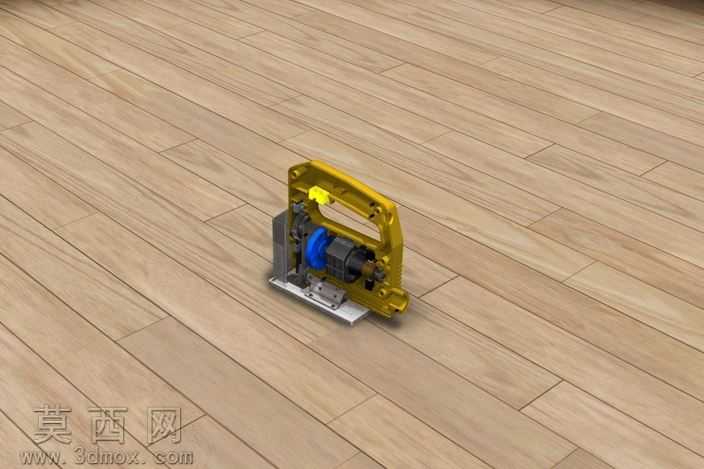

本模型为手持电动曲线锯的完整内部结构装配三维模型，完整还原了曲线锯从动力输入到锯条往复输出的全链路传动逻辑，建模过程严格遵循手持电动工具的实际装配公差要求，对每一处配合间隙都做了参数化约束，可直接用于结构验证与教学演示。建模阶段从壳体基准面开始搭建，先完成左右两半机身壳体的曲面造型，对握持区域的人体工学弧度做了顺滑过渡处理，壳体上的螺丝柱、定位卡扣、散热格栅都按照实际开模要求做了拔模斜度与壁厚均匀性校验，避免后续生产环节出现缩痕、装配错位等问题。传动部分的建模按照动力传递顺序逐层搭建：首先是动力输入端的电机模组，完整还原了定子绕组的排布、转子的轴伸结构、换向器与碳刷的配合位置，电机外壳的定位卡槽与机身壳体的限位筋做了精准的配合约束，保证电机安装后不会出现轴向窜动；其次是中间的减速与往复转换机构，对减速齿轮组的模数、齿形、传动比都做了参数化设置，齿轮啮合间隙控制在合理公差范围内，同时完整还原了将齿轮旋转运动转换为锯条上下往复运动的曲柄滑块结构，对曲柄轴、摆杆、锯条夹头的连接销轴都做了独立零件建模，每一处转动副都添加了合理的装配约束，可直观模拟机构的运动过程。模型还还原了辅助功能结构，包括锯条导向滚轮的支架结构、底板的角度调节机构、机身内部的走线槽位、开关按键的触发结构，所有塑料件都赋予了哑光ABS材质，金属传动件赋予了磨砂钢材材质，电机绕组部分赋予了漆包线的铜色材质，不同材质的粗糙度、反光度参数都做了对应调整，渲染后可清晰区分不同功能的零件，直观展示内部结构的层级关系。整个模型采用分层装配逻辑，总装配体下分为壳体组件、动力组件、传动组件、夹持组件、调节组件五个子装配体，每个子装配体可独立打开编辑，零件之间无干涉、无冗余特征，既可以作为电动工具设计的参考方案，也可用于机械原理教学中曲柄滑块机构、齿轮减速机构的演示案例，帮助学习者理解手持电动工具的内部构造与设计逻辑。
