星型排布活塞连杆径向发动机总成结构

　　在小型通航动力、早期航空动力单元以及部分特种作业动力设备的应用场景中，径向排布的动力结构凭借紧凑的轴向尺寸、优异的风冷散热条件，始终占据着特定的应用份额。这套径向动力结构的核心设计逻辑，是将多组活塞连杆组件围绕中心曲柄轴做圆周等角分布，相比直列、V型动力排布，能在更小的轴向安装空间内实现更多气缸的布置，大幅缩短整机的轴向长度，适配对径向空间包容度更高、轴向安装尺寸受限的动力舱布局。

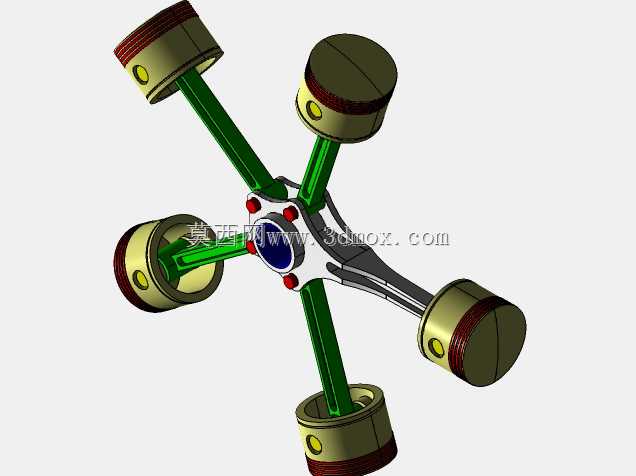

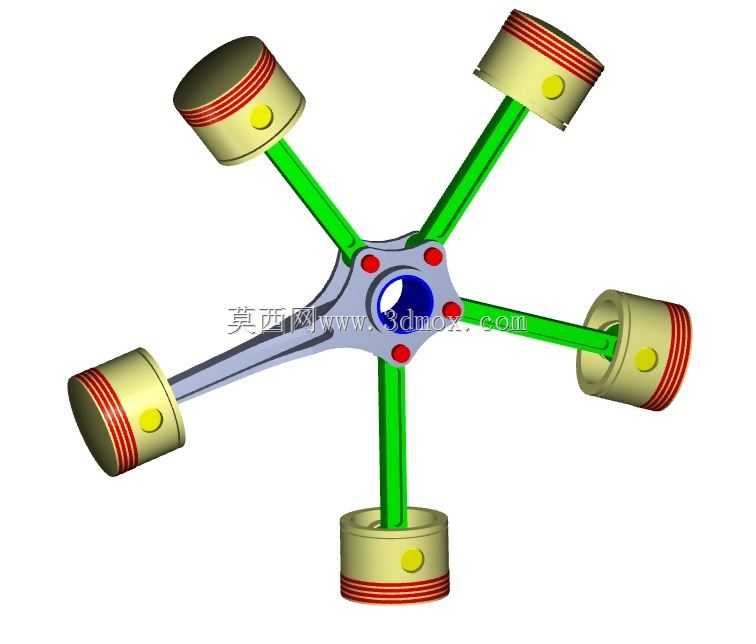

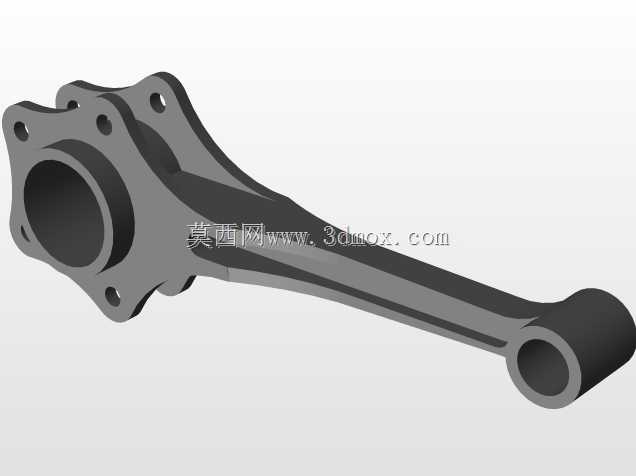

　　从实际功能实现来看，这套结构完整覆盖了活塞往复运动、连杆动力传递、中心曲柄回转输出的全运动链路，每一组活塞都通过配套衬套与对应连杆做铰接，连杆另一端统一汇聚到中心曲柄的曲柄销位置，当活塞在气缸内完成往复行程时，动力通过连杆转化为曲柄轴的回转扭矩向外输出。设计过程中需要重点匹配各缸的点火间隔角，保证五组活塞的往复惯性力在中心轴位置实现尽可能的自平衡，降低整机运转时的振动量级，同时要校核每一组连杆的摆动角度范围，避免不同方位的连杆在运动过程中出现干涉碰擦。

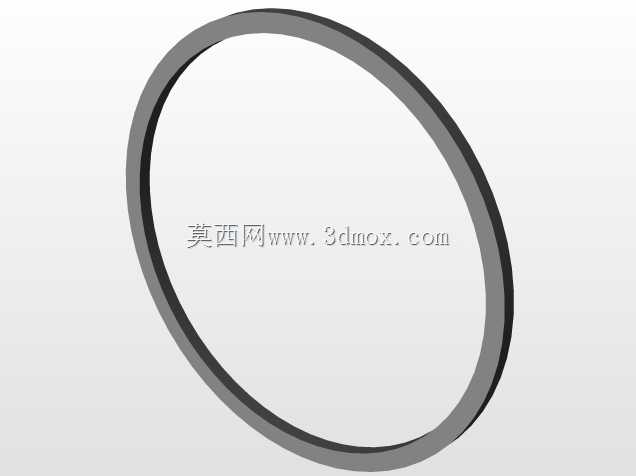

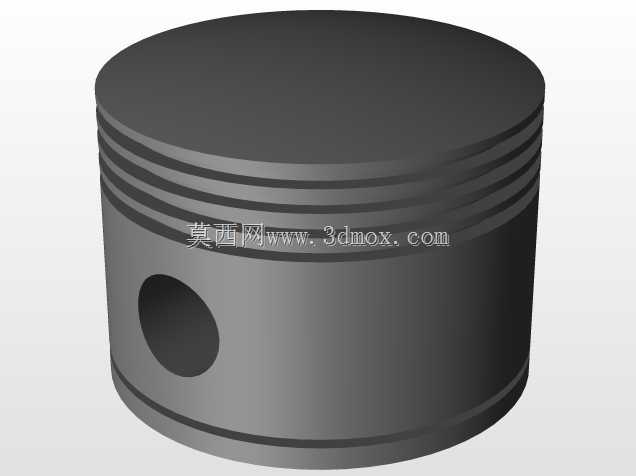

　　从安装边界来看，这类径向结构的整机外形呈现规则的圆周放射形态，最大外轮廓尺寸由活塞的上止点外伸位置决定，中心安装基准为曲柄轴的两端支撑轴颈，安装时需要保证中心轴与动力输入端的同轴度公差，周边预留的散热空间无需额外布置复杂的水冷管路，依靠活塞运动带动的空气扰流就能满足大部分工况下的散热需求。每一处铰接位置的衬套都预留了标准的润滑通道，配合中心曲柄轴的油路设计，能保证高转速工况下各运动副的润滑可靠性，活塞环槽的尺寸匹配通用的气环、油环安装要求，可直接适配常规的活塞密封配件，无需单独定制非标密封件。

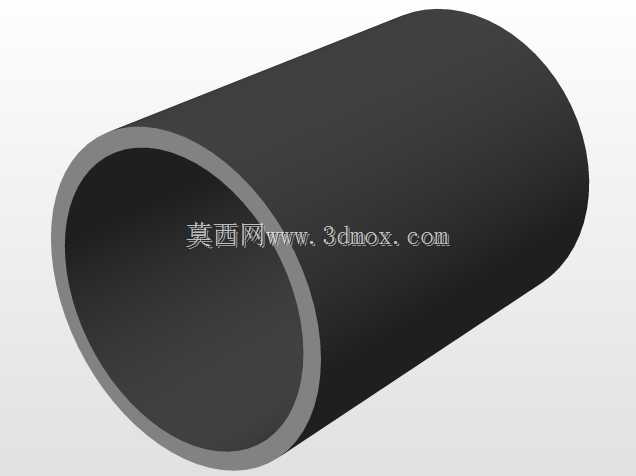

　　在结构建模过程中，所有零件的配合公差都按照通用内燃机的设计规范设定，活塞与缸套的配合间隙、连杆衬套与活塞销的过盈量、曲柄销与连杆大头的配合精度都符合行业通用的设计标准，既可以作为小排量径向动力开发的结构参考，也能用于教学场景下曲柄连杆机构运动原理的演示，直观展示多缸往复式动力的扭矩输出逻辑与惯性力平衡原理。
