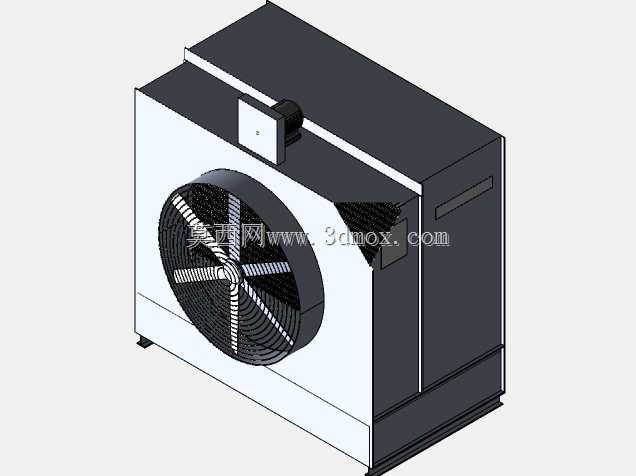

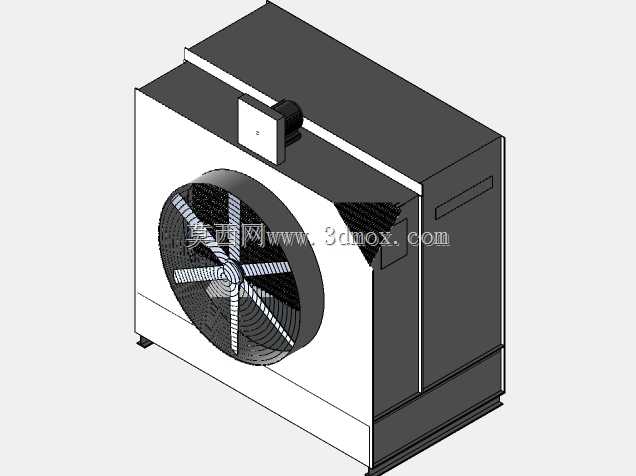

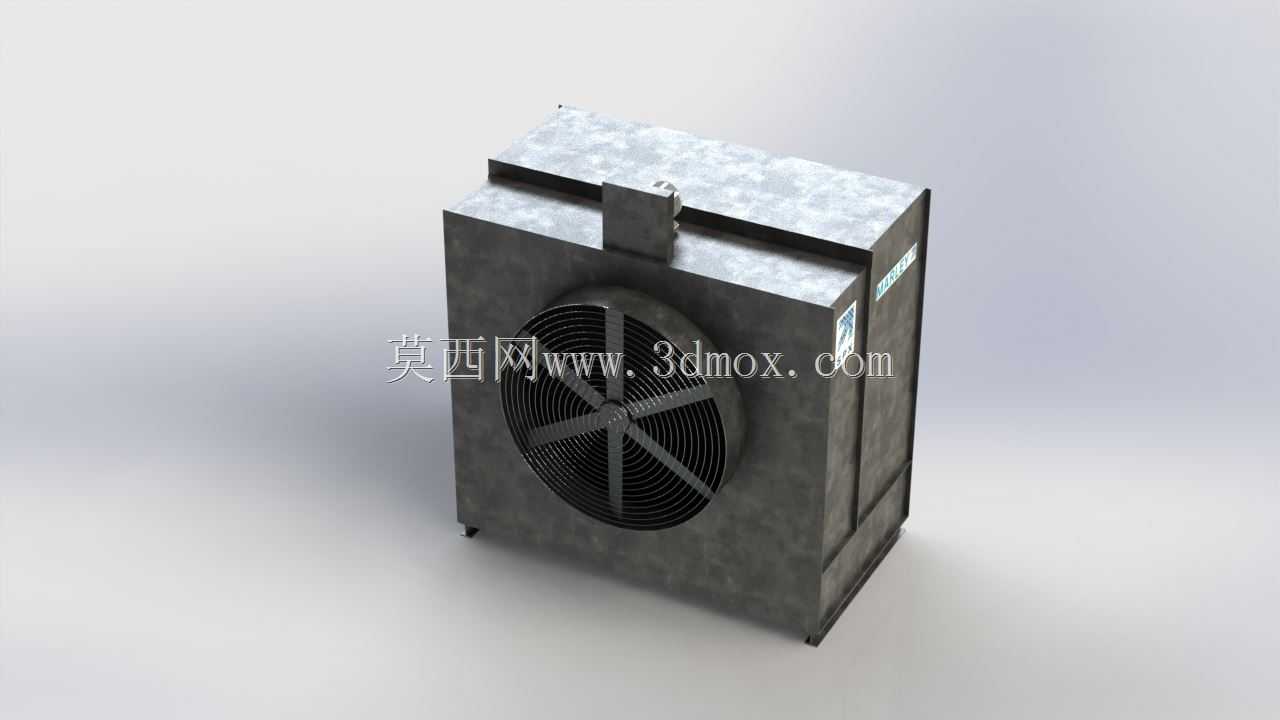

钢制马利AQ496冷却塔三维结构设计

　　这款钢制马利AQ496冷却塔的三维结构，在工业循环冷却场景中有着非常明确的适配定位，主要服务于中小型工艺冷却、中央空调水冷系统、小型工业机组散热等场景，承担循环冷却水的降温排热职能，把工艺端或者制冷机组带出的热量通过气水换热的方式散逸到大气中，保障整个循环水系统的水温维持在工艺允许的区间内。从结构设计思路来看，整体采用箱式一体化布局，外壳选用镀锌钢板材质，兼顾户外安装的防腐蚀需求与结构刚性，外壳板材做了折边压型处理，既减少额外加强筋的使用，也能避免长期运行中出现的板面共振异响。正面集成的轴流风机采用直联式布局，省去皮带传动的维护环节，风机护网采用辐条式格栅结构，在保证通风通流面积的同时，能阻挡大体积杂物进入风腔损伤扇叶，

　　风机的安装位做了内嵌式设计，不会超出设备主体的外轮廓边界，能减少运输与安装过程中的磕碰风险。设备的安装边界设计非常规整，底部预留了标准的地脚安装孔位，进出水管接口统一布置在设备侧后方的隐蔽区域，现场安装时不需要额外做管路改向就能对接常规循环水管路，整体外形方正，没有外凸的零散部件，不管是屋顶露天安装还是机房内靠墙布置，都能最大化利用场地空间，不需要预留过多的侧向检修冗余——日常维护仅需要打开正面的检修面板就能接触到填料、布水组件与风机接线端，单侧操作空间就能满足常规维保需求。从功能特性上，这款冷却塔的布水系统采用重力式布水设计，配合高效散热填料，能让循环水在填料表面形成均匀的水膜，和风机驱动的横向进风充分接触换热，

　　钢制外壳的密封性能做了折边打胶处理，能避免运行过程中的漂水问题，减少循环水的损耗量。在建模过程中，所有钣金件的折弯半径、板材厚度都按照实际量产产品的工艺参数设定，风机的扇叶角度、护网的格栅间距都和实物保持一致，甚至外壳上的标识贴装位、接线盒的安装位置都做了1:1还原，不管是做冷却系统的整体布局仿真，还是做设备安装的干涉检查，都能直接调用这个模型完成场景搭建，不需要再做额外的结构修正。对于做工业冷却系统选型、机房布局设计的工程师来说，这个模型能直接嵌入到整体厂区的三维布局中，校核设备与周边管线、墙体的安全距离，提前预判安装过程中可能出现的管路干涉、检修空间不足等问题，也能用于冷却系统的风场、流场初步仿真，验证不同安装位置下的通风散热效率，避免后期现场安装完成后出现散热能力不达标的问题。
