索勒帕劳CM1400离心通风机结构

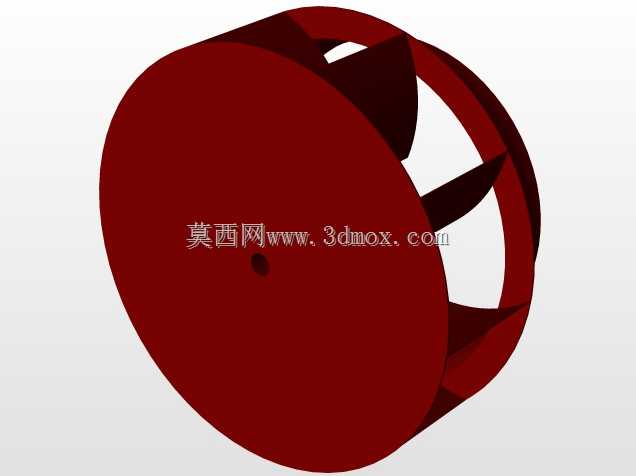

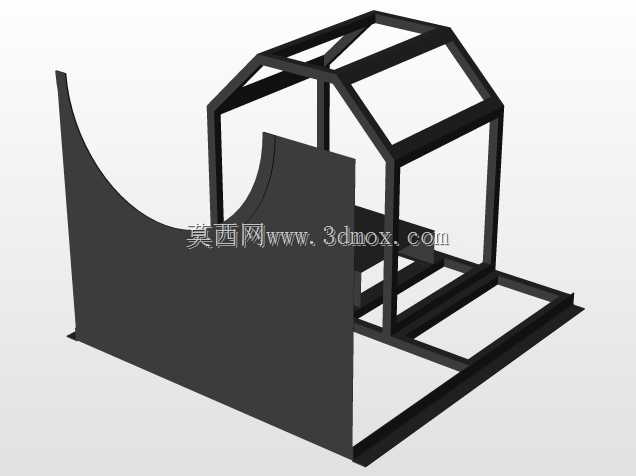

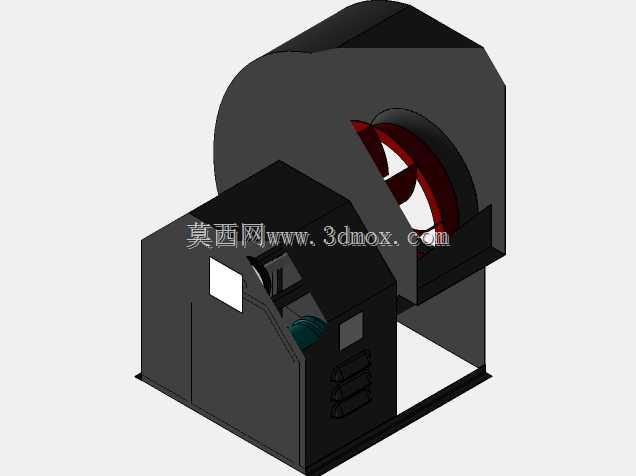

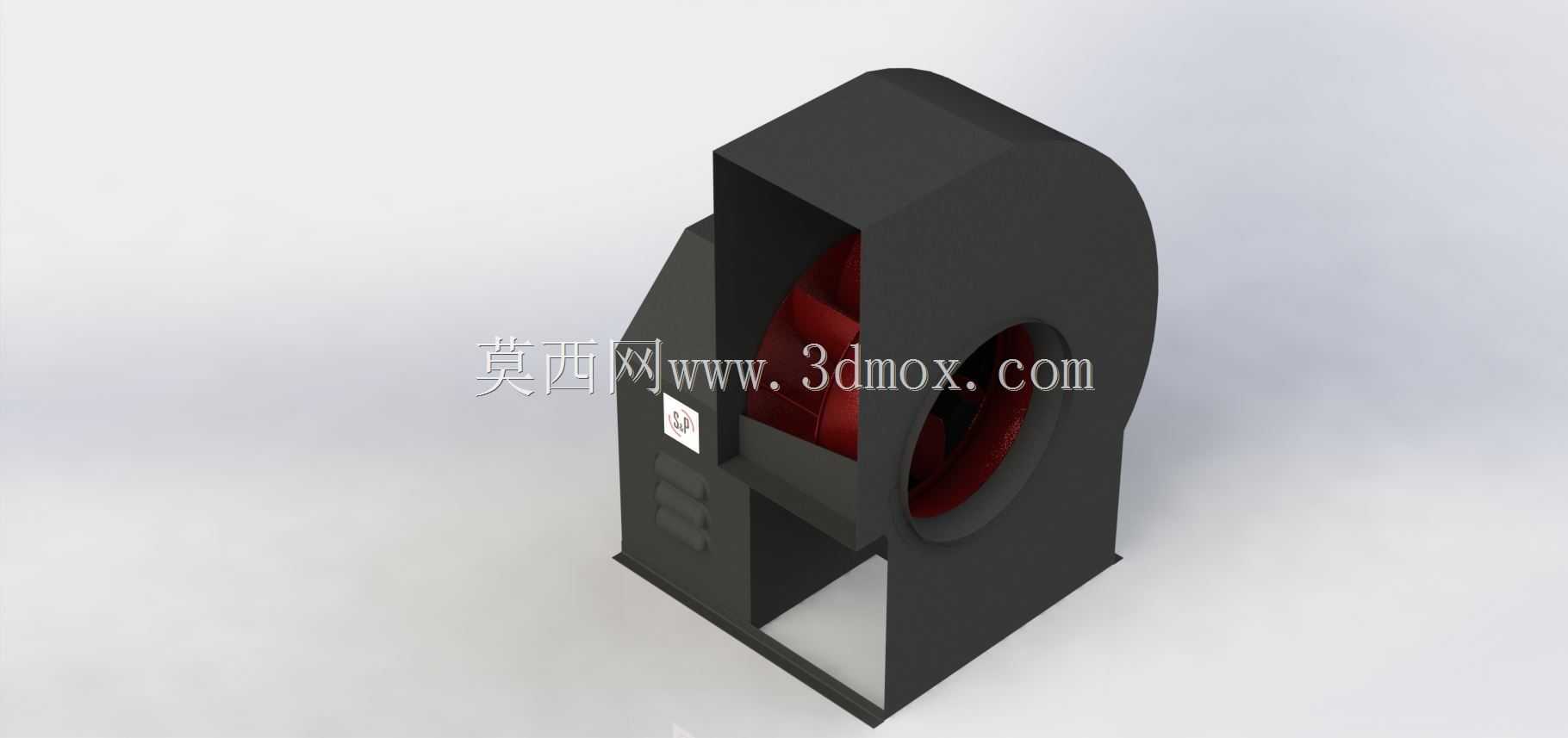

　　该离心通风机主要面向工业厂房通风换气、除尘系统风源输送、生产车间工艺排风等场景，在涂装车间排风、焊接烟尘收集系统、物料气力输送风源环节也可适配，能够稳定输送含尘空气、常温无腐蚀性气体，适配多数常规工业通风的风压风量需求。从结构设计来看，整机采用蜗壳式流道设计，蜗壳型线按照气流在叶轮出口的运动轨迹做对数螺旋线拟合，能够最大程度降低气流在壳体内的湍流损耗，减少气动噪声的同时提升风压输出效率。叶轮采用前向多翼式结构，叶片做等距排布焊接固定，叶轮与进风口之间采用间隙配合的密封结构，减少气流回流损失，进风口采用收敛式圆弧设计，引导气流平稳进入叶轮区域，降低入口处的气流扰动。整机的安装底座采用一体化折弯焊接结构，预留了标准地脚螺栓安装孔位，

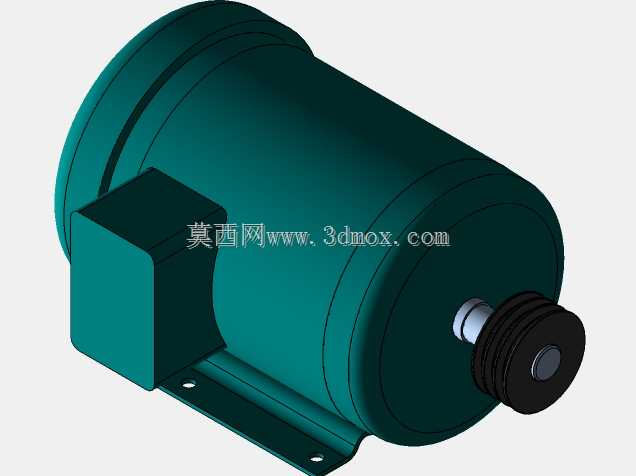

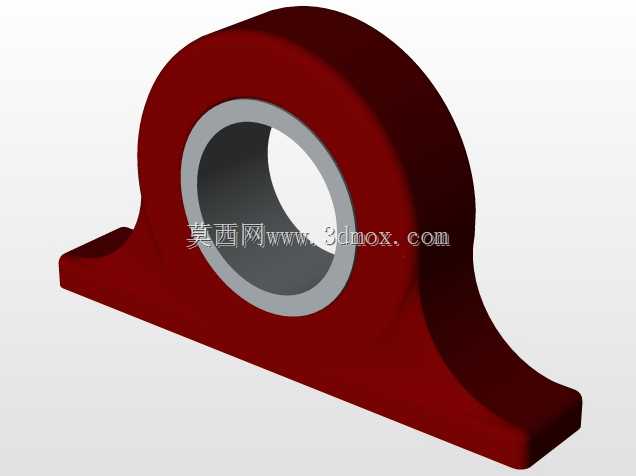

　　安装边界适配常规工业混凝土基础或者钢架平台的安装要求，侧面预留的检修口可以在不拆卸整机蜗壳的情况下完成叶轮积尘清理、轴承润滑维护等操作，降低日常运维的拆解工作量。设计过程中针对风机的运行振动做了对应优化，叶轮出厂前需做动平衡校正，将振动幅值控制在工业风机运行的允许范围内，蜗壳板材厚度根据风压等级做对应选型，避免长期运行过程中出现壳体共振变形的问题。传动部分采用电机直联或者皮带传动的适配结构，可根据现场安装空间选择对应的传动布局，出风口采用标准法兰连接结构，可直接对接圆形通风管道，无需额外做转接法兰加工。在实际选型应用中，该型号风机可根据管网阻力特性匹配对应转速，覆盖中低压通风的多数工况需求，壳体表面做防锈喷涂处理，

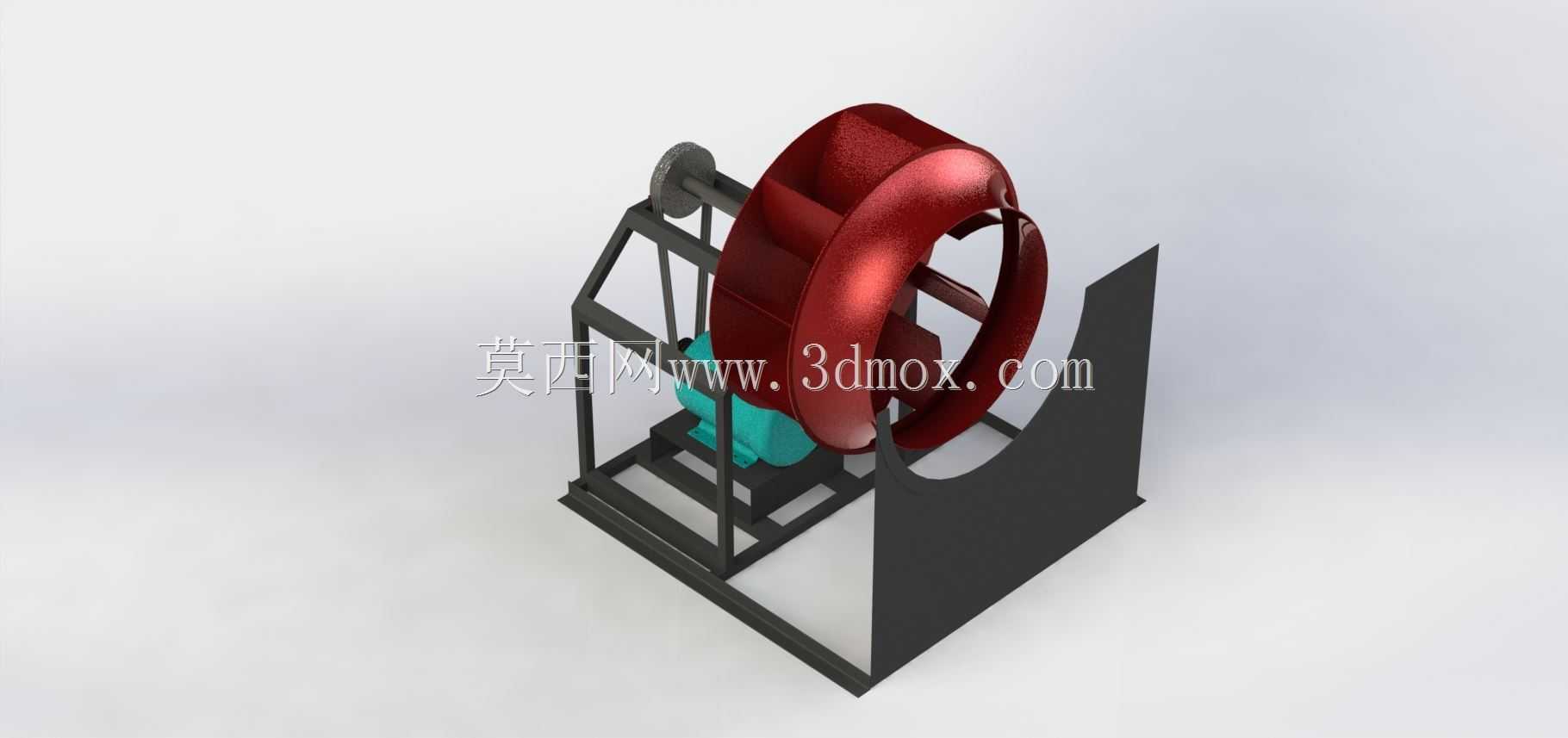

　　适配常规室内工业环境的使用要求，若用于高湿或者腐蚀性气体场景，可在基础结构上更换对应防腐板材或者做内衬防腐处理。整机的结构拆分逻辑清晰，蜗壳、叶轮、进风口、底座、传动组件均为独立装配单元，在三维建模过程中按照实际装配约束做配合关系设置，可直接用于装配干涉检查、安装模拟、工程图导出等设计环节，也可作为同类型离心风机改型设计的基础参考模型，帮助设计人员快速完成蜗壳型线调整、叶轮参数匹配等改型工作，减少重复建模的工作量。
