帕劳垂直流量大容量离心风机结构

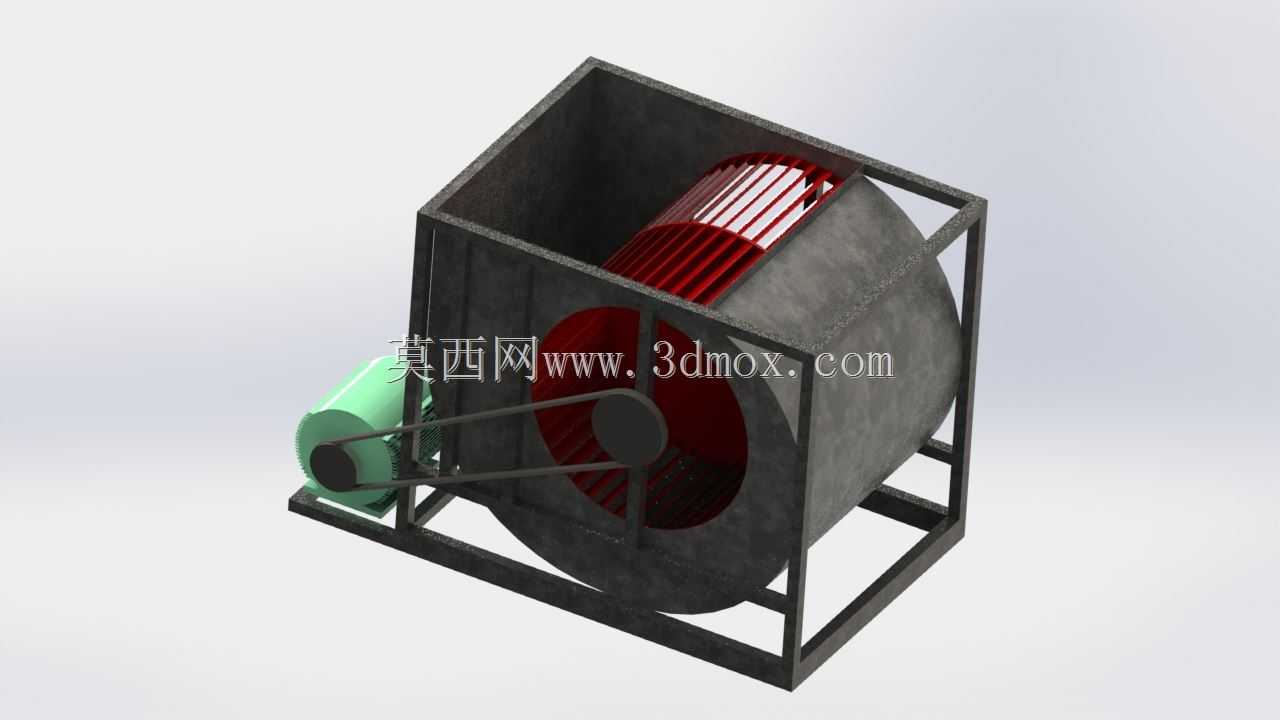

　　这款离心风机的结构设计围绕大流量通风需求展开，在工业厂房通风、大型商用建筑排风、生产车间除尘送风这类需要持续稳定大风量输送的场景中适配性极强，区别于普通轴流风机的送风模式，其依靠叶轮旋转产生的离心力提升空气压力，能克服更长的风管阻力完成空气输送，适合需要长距离风道布设的通风系统。从结构布局来看，风机采用箱式框架承载结构，外部方型框架由型钢拼接而成，既作为外壳的支撑骨架，也直接作为安装承载基体，安装时无需额外制作大型适配支架，可直接通过框架底部的型钢与基础预埋件或安装平台螺栓固定，框架的方形外轮廓也方便在吊顶夹层、设备机房这类规整空间内布设，能最大化利用有限的安装空间，减少异形结构带来的空间浪费。叶轮部分采用前向多翼式结构设计，

　　叶片做了等距排布优化，进风侧的导流罩能减少进气紊流，降低运行过程中的气动噪声，叶轮与电机之间采用皮带传动结构，这种传动方式可以根据实际工况的风压风量需求，灵活更换不同直径的皮带轮调整传动比，匹配不同的转速输出，相比直连传动的结构，后期运维调整的灵活度更高，也能在电机启动时起到一定的缓冲作用，减少启动瞬间的冲击载荷对叶轮轴承的损伤。设计过程中充分考虑了日常运维的便利性，电机布置在风机壳体外侧的支架上，皮带轮位置预留了足够的操作空间，后期更换皮带、补充轴承润滑脂时无需拆解风机主壳体，能大幅缩短运维停机时间。风机的进出风口采用标准方形法兰接口，可直接与同规格的通风风管法兰对接，接口处的密封面做了平面度处理，

　　搭配密封胶条即可满足常规通风系统的密封要求，避免漏风损失。整机的重心经过配平设计，安装后运行时的振动量控制在较低区间，无需额外做重型减震基础，普通的混凝土安装平台搭配减震垫即可满足运行要求，适配更多不同条件的安装现场。在功能实现上，这款风机主打垂直流量输送特性，空气从轴向进风口进入叶轮腔后，在离心力作用下沿径向甩出，从顶部或侧部的出风口送出，气流组织更稳定，不会出现轴流风机常见的气流旋拧问题，送风距离更远，在需要集中排风的厨房排烟系统、工业除尘系统的末端引风环节，都能稳定发挥作用。
