12英寸法兰连接三通式多功能换向阀

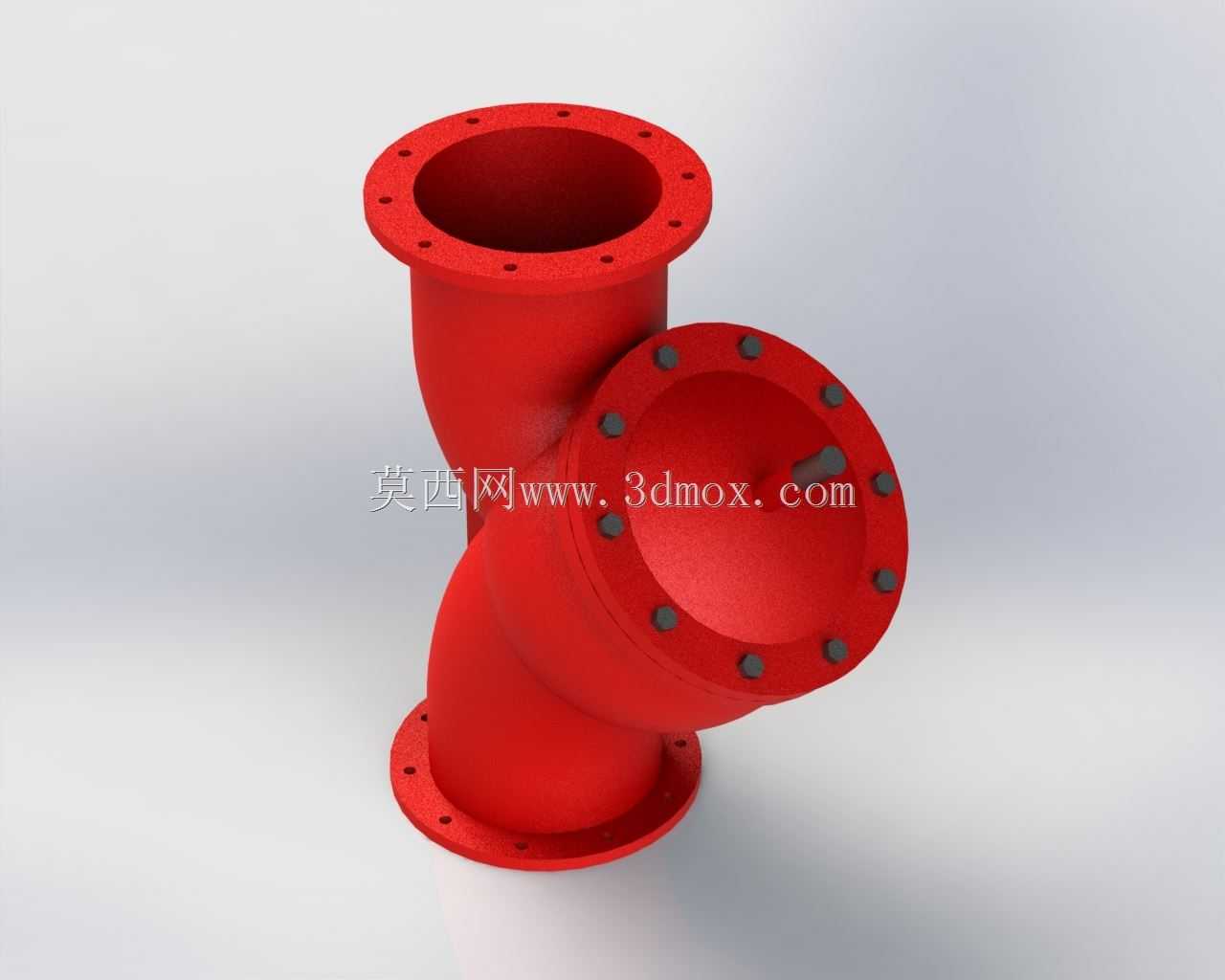

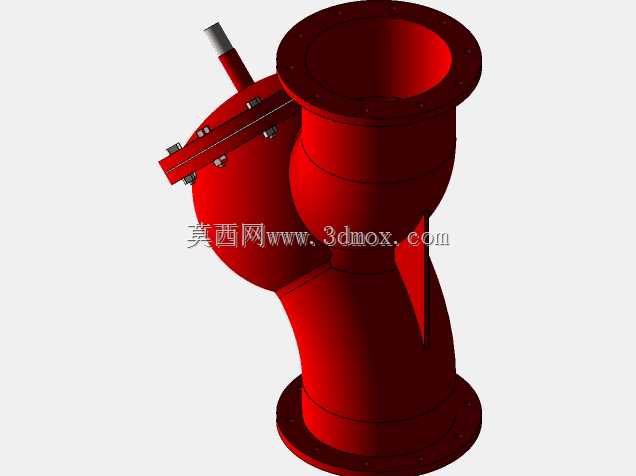

这款12英寸规格的三通式多功能阀，主要应用于市政供水主管网、工业循环水系统、多相流体输送泵站的管路节点中，可替代传统管路中需要多个单阀组合才能实现的流向切换、截流、旁通功能，减少管路接头数量，降低系统泄漏风险。从结构设计来看，阀体采用Y型三通布局，三个接口均采用标准法兰连接形式，法兰端面的螺栓孔沿圆周均匀排布，安装时可直接与同公称通径的管道法兰配对，无需额外加工过渡接头，安装边界完全适配常规12英寸管路的安装间距，阀体自身的流道采用圆弧过渡设计，避免直角流道造成的流体压损，同时减少流体中固体杂质在流道拐角处的淤积，适配含少量固体颗粒的多相流体输送场景。在功能设计上，该阀可根据管路系统的运行需求，实现三个接口之间的不同连通状态切换，既可以作为普通截止阀截断单路管路，也可以实现两路进一路出的汇流功能，或是一路进两路出的分流功能，在泵站系统中可替代传统的止回阀、截止阀、旁通阀的组合配置，大幅缩减管路安装空间，减少阀门采购与维护成本。建模过程中，阀体的壁厚按照公称压力1.6MPa的工况进行取值，法兰的密封面采用凸面形式，适配常用的橡胶石棉垫片或金属缠绕垫片，阀瓣的密封面堆焊硬质合金，可承受长期流体冲刷带来的磨损，延长阀门的检修周期。在实际选型应用中，该阀可直接安装在水泵出口端，替代传统的出口止回阀与检修闸阀，在水泵启停过程中可自动实现截流防止水锤倒流，正常运行时可通过阀瓣的开度调节实现流量微调，同时预留的旁通接口可直接连接泄压管路，无需在管路上额外开孔焊接支管。阀体外部的加强筋沿流道走向布置，既可以保证阀体在承压状态下的结构强度，避免长期运行出现阀体变形，也不会额外增加过多的阀体重量，方便现场吊装与安装作业。
