数控铣削加工用高精密台钳结构设计

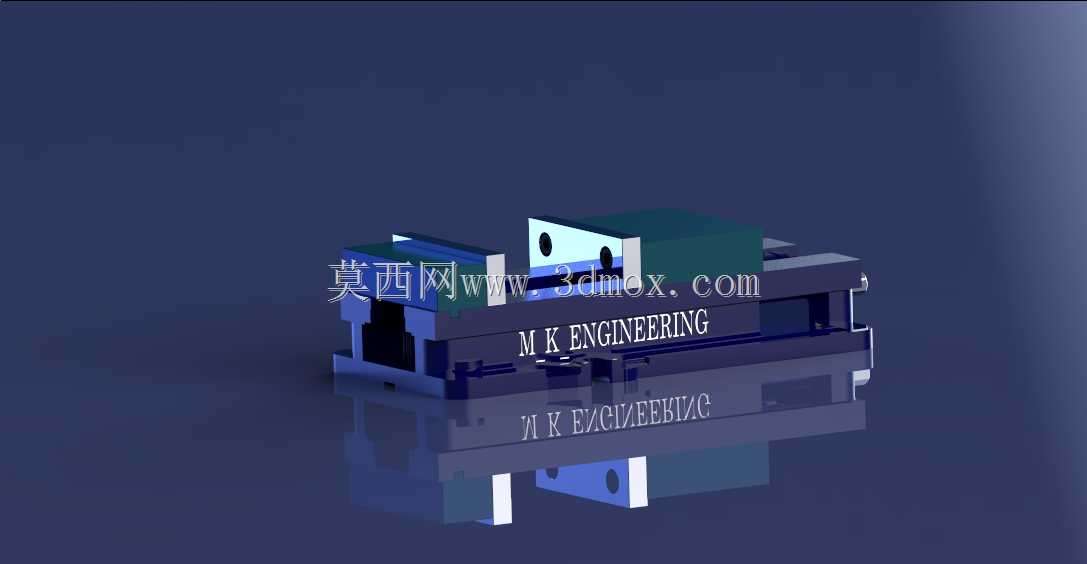

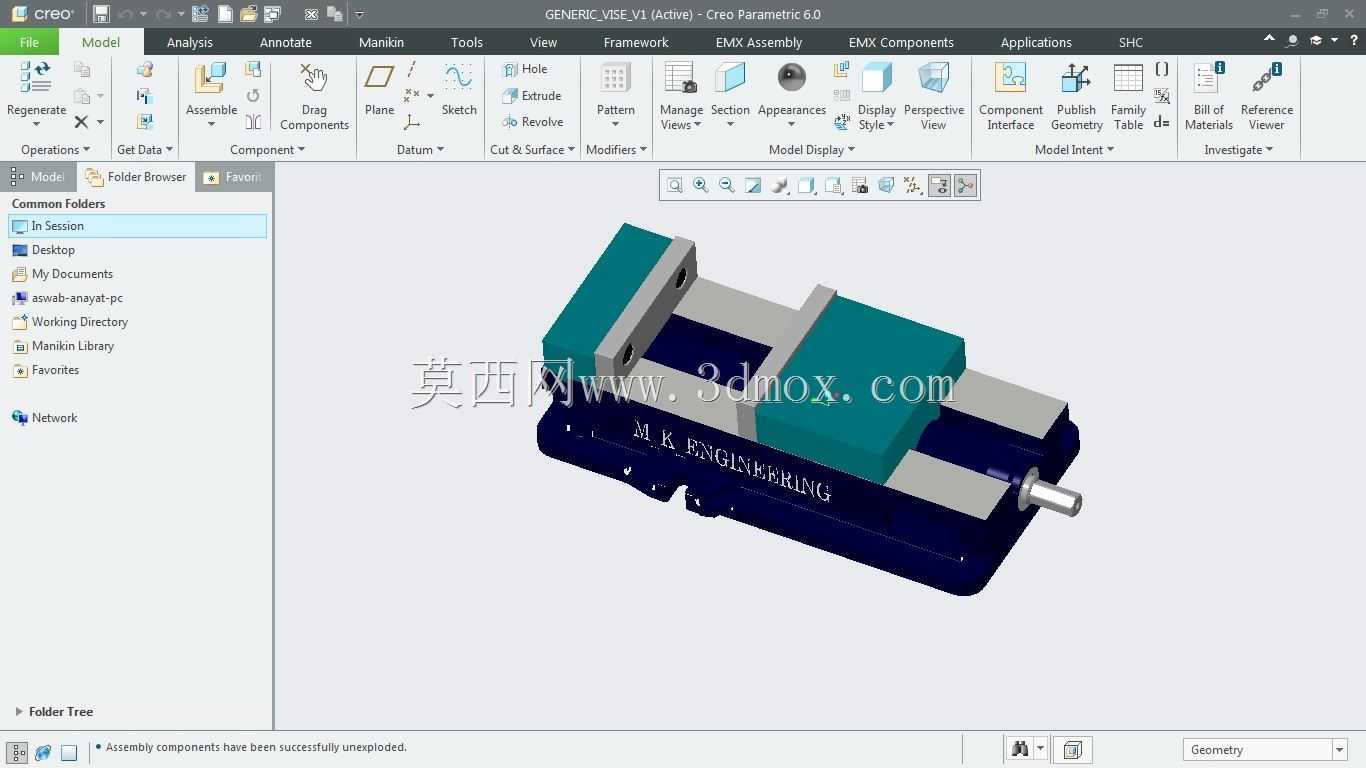

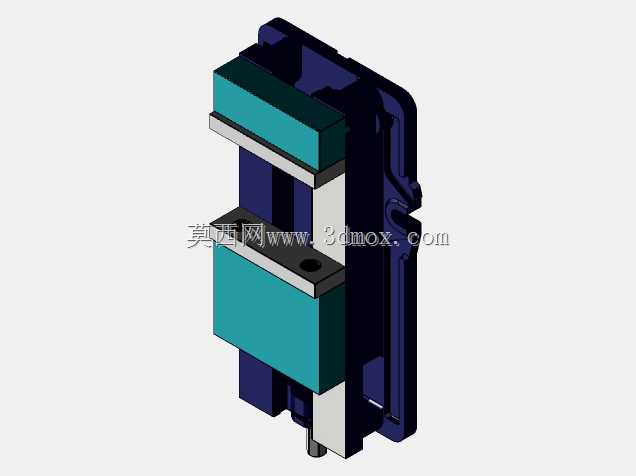

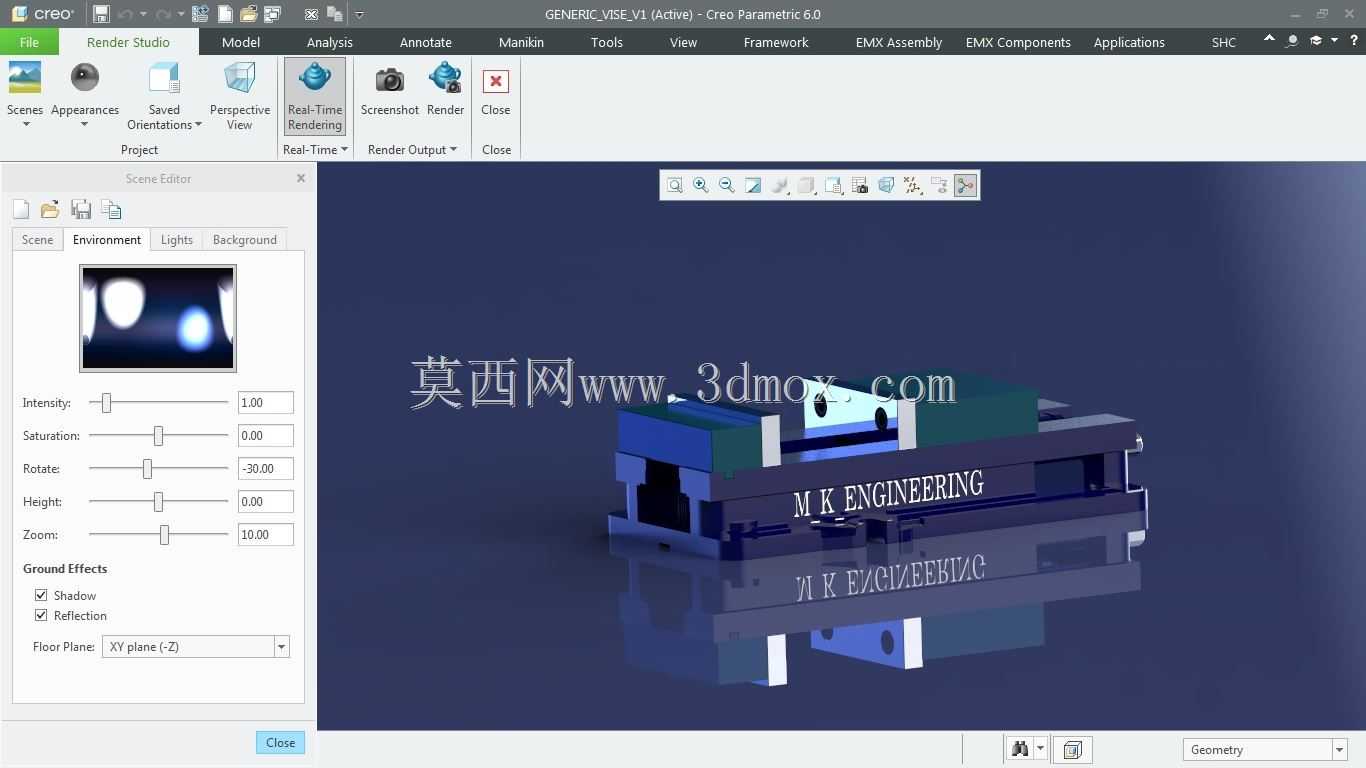

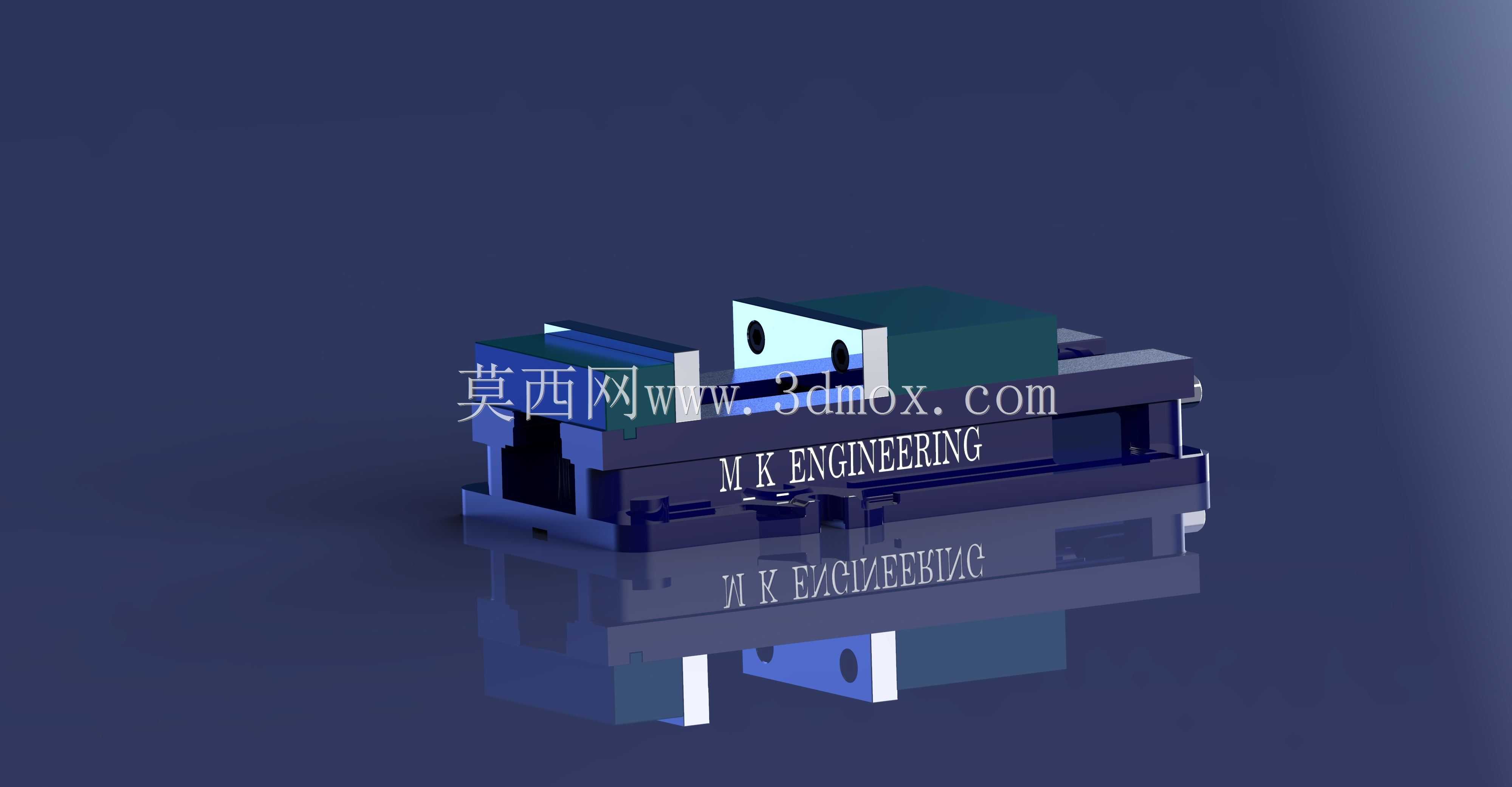

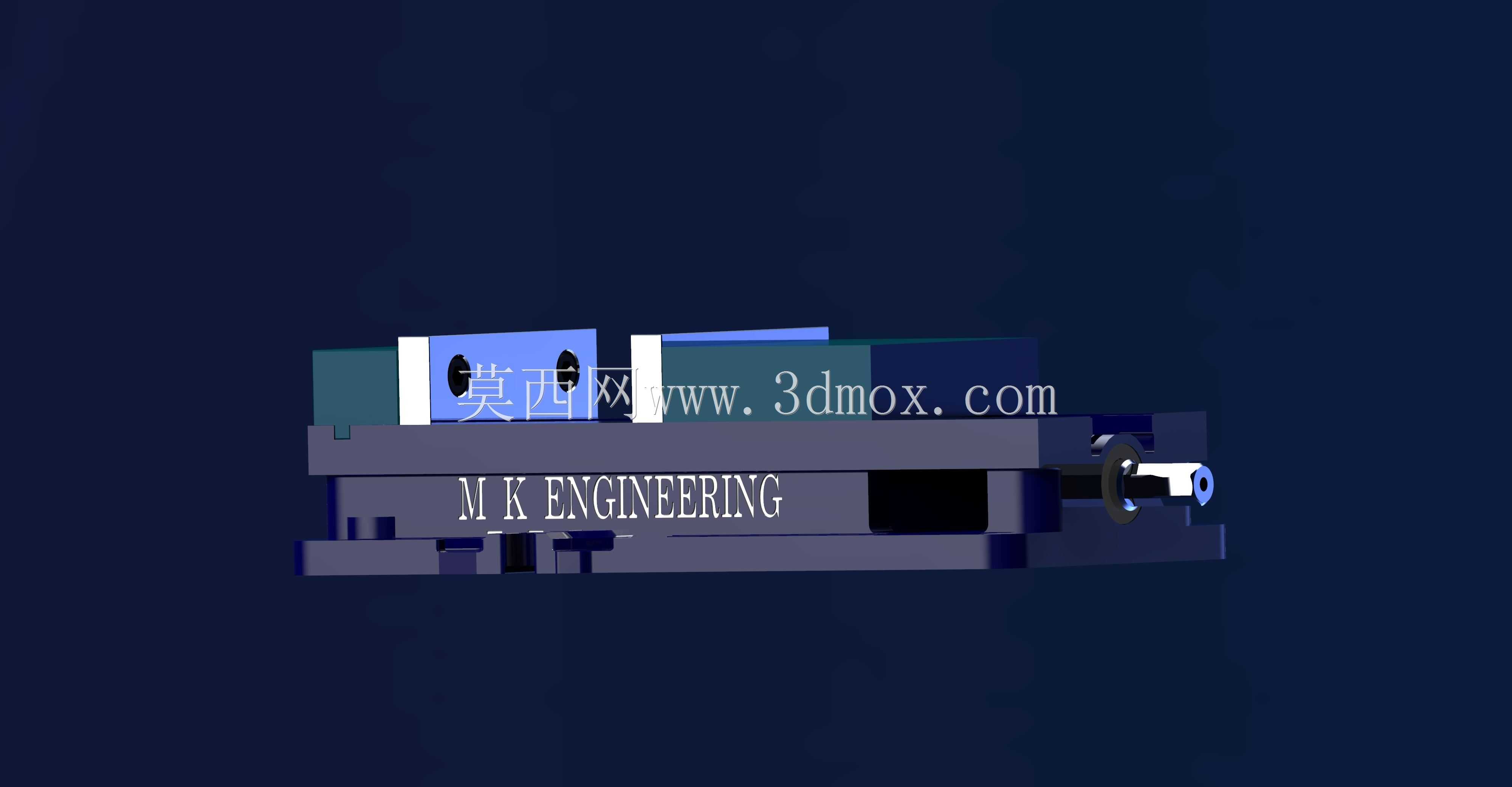

　　这款数控铣削配套台钳的结构设计，完全围绕立式加工中心、数控铣床的批量加工场景展开，日常作业中主要承担方形、矩形类异形金属坯料的刚性夹持任务，相比普通手动台钳，其夹持同轴度、重复定位精度更适配数控工序的连续走刀需求，能有效规避普通夹具装夹偏差导致的铣削过切、工件移位问题。从结构设计逻辑来看，整体采用一体化高刚性铸铁基座作为承载主体，基座底部预留标准T型槽安装位，可直接匹配多数数控铣床工作台的槽距规格，安装时无需额外加工转接板，能快速完成工位调试。钳体的活动钳身采用双导轨导向结构，导向面做了淬硬处理，夹持过程中不会出现钳身上翘、偏摆的问题，即使承受大进给铣削的侧向切削力，也能保持稳定的夹持状态。

　　夹持行程设计覆盖了常规中小尺寸零件的加工需求，钳口部位预留了可更换软钳口的安装螺孔，针对不同材质的加工件，可更换铜质、铝质或者硬质合金钳口，避免装夹过程中夹伤工件已加工表面，同时也能通过修磨软钳口的方式适配异形工件的夹持需求。在安装边界上，钳体整体宽度控制在常规机床工作台的允许安装范围内，基座底面的平面度做了严格管控，安装后钳口上平面与机床工作台面的平行度可直接满足铣削工序的精度要求，不需要额外做垫铁调整。传动部分采用精密丝杠副传动，丝杠间隙经过预紧处理，夹持过程中传动顺畅无空程，夹紧力可通过操作端的力反馈结构控制，既能保证足够的夹持刚性，也不会因为夹紧力过大导致薄壁工件产生装夹变形。日常使用中，这类台钳除了承担常规的平面铣削、

　　槽铣工序装夹，也可配合分度头、回转工作台完成多面体零件的多工序加工，钳体侧面的定位基准面可直接作为工件找正的基准，减少装夹后的找正时间，提升数控设备的有效加工时长。设计过程中充分考虑了加工现场的切屑清理问题，钳身的导轨部位做了防切屑遮挡结构，避免铣削产生的金属切屑进入导向间隙造成钳体卡滞，日常维护仅需定期清理表面切屑、加注润滑脂即可长期保持精度稳定。
