焊丝焊接定位工装夹具结构设计

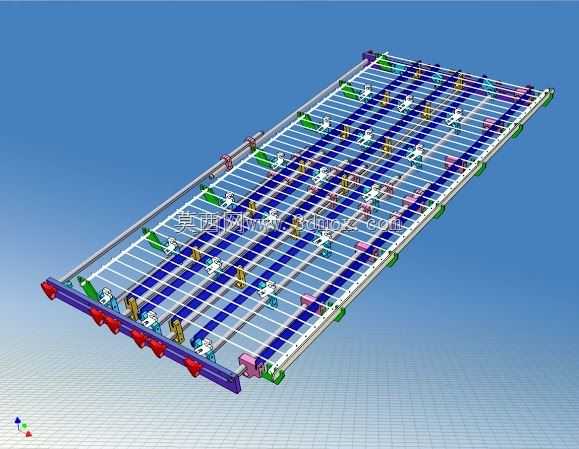

　　在金属结构件批量焊接加工场景中，长尺寸条状工件的多工位同步焊接一直是产线效率提升的难点，这类工件往往需要排布多道平行焊缝，人工装夹定位时容易出现工件偏移、焊缝对齐度差、不同工位焊接参数一致性难以保障的问题，这套焊丝焊接夹具正是针对这类加工需求开发的专用定位工装。从结构布局来看，整套夹具采用长条形框架式基体设计，主体框架沿工件送进方向延伸，框架两侧设置平行的导向定位边，可适配长度范围覆盖数米的条状待焊工件，安装时可直接固定在焊接工作台台面上，底部预留的安装孔位可适配T型槽工作台的常规螺栓固定规格，安装边界与常规自动焊接工位的台面尺寸完全匹配，无需额外改造工位基础。夹具上沿长度方向等距排布多组独立的压紧定位单元，

　　每个单元都包含侧向定位块、垂直压紧件以及焊缝导向避让结构，侧向定位块可根据待焊工件的宽度调整安装位置，适配不同宽度规格的条状型材或拼接板材，垂直压紧件采用快速夹钳结构，操作人员可单手完成压紧与释放操作，单工位装夹耗时不超过三秒，能大幅降低批量加工时的装夹辅助时间。设计时特意在每道焊缝对应的位置预留了焊枪行走避让槽，避让槽的宽度适配常规气保焊焊嘴的外径尺寸，既可以引导焊枪沿焊缝方向直线行走，也能避免焊接过程中焊枪与夹具结构发生干涉，同时夹具上的定位块都采用了可拆卸式设计，易磨损的接触部位可单独更换，不需要整体报废夹具主体，能降低长期使用的维护成本。框架上还设置了多组可调式支撑脚，可根据待焊工件的厚度调整支撑高度，

　　保证不同厚度的工件装夹后焊缝位置都处于同一水平面上，适配自动焊接小车的行走高度要求，避免因工件高度差导致的焊枪干伸长度变化，保障焊接质量的稳定性。整套夹具的受力结构经过优化，压紧力的传递路径直接作用在框架基体上，不会导致待焊工件产生装夹变形，适合薄壁型材、拼接网板这类易变形工件的焊接装夹作业，在护栏网片、仓储货架层板、长条形钢结构支架的批量焊接生产中都能适配使用。
