直列四缸往复式内燃发动机结构展示

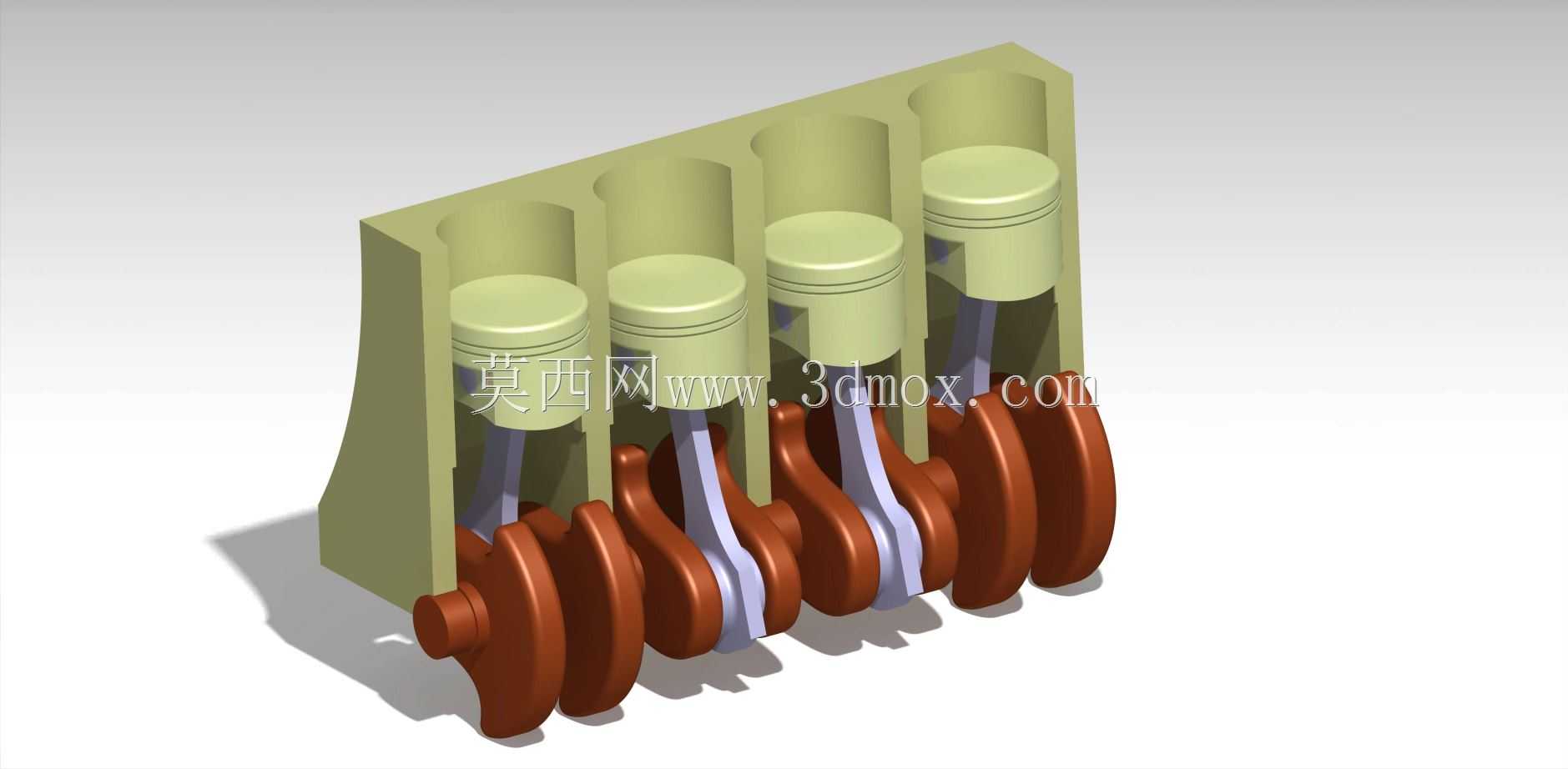

　　这套直列四缸动力单元的结构建模，完整还原了往复式内燃机核心做功机构的装配关系，可直接用于动力总成匹配验证、教学演示以及新机型开发的结构参考。从实际装车场景来看，这类直列四缸结构广泛适配家用乘用车辆、小型工程机械、非道路移动作业设备的动力源，相比三缸机型运转平顺性更优，相比六缸机型整体体积更紧凑，能在前置前驱、前置后驱等不同布局的机舱内完成适配，安装边界可根据配套车型的机舱纵梁间距、悬置安装点位置做针对性调整，常规量产机型的整机长度通常控制在450mm至550mm区间，宽度在380mm至450mm区间，高度在500mm至620mm区间，可满足多数A级到B级车型的机舱布置要求。建模过程中优先还原了曲柄连杆机构的运动逻辑，

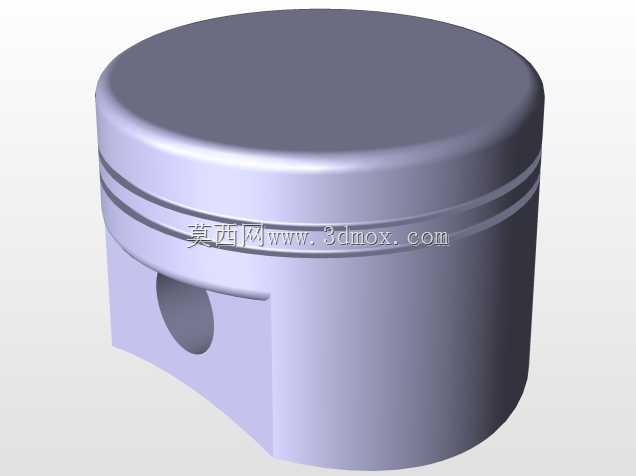

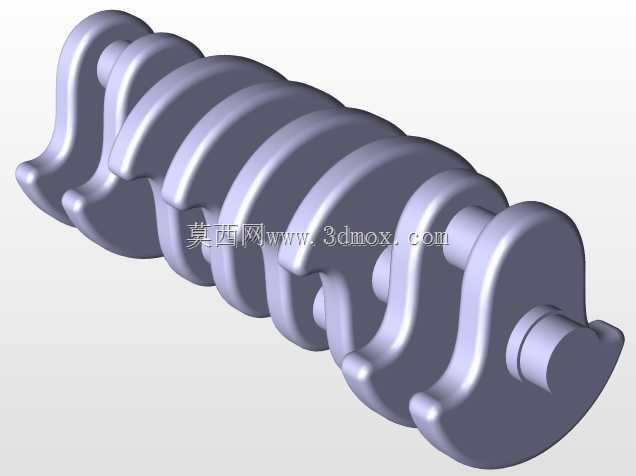

　　四个活塞的曲柄销相位角按90度间隔排布，保证做功行程交替衔接，将一阶、二阶往复惯性力的平衡余量控制在合理区间，减少运转过程中的整机振动传递。汽缸体采用直列并排的集成式水道设计，四个缸筒的中心距按照量产机型的通用标准设定，既保证缸筒周围有足够的冷却水流道空间，也能控制整机的横向尺寸，避免过度侵占机舱两侧的转向机构、散热模块安装空间。活塞组件采用平顶活塞加两道气环一道油环的常规结构，活塞销与连杆小头的配合间隙按照热膨胀工况预留合理余量，连杆大头采用剖分式结构与曲柄销连接，可满足装配与后期检修的拆装需求。曲轴部分的平衡块与四个曲柄臂整合设计，随曲轴一同转动抵消活塞往复运动产生的惯性力，曲轴输出端的法兰结构可直接匹配飞轮、

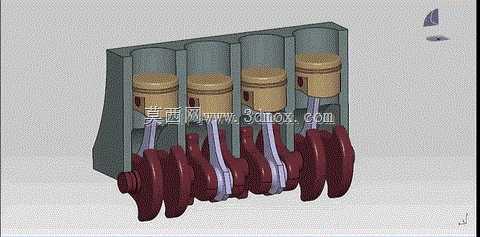

　　离合器总成的安装定位，输入端的轮系安装位可适配正时驱动、附件驱动的带轮或链轮结构。整套模型的装配层级完全按照实际装机的装配顺序搭建，可直接用于拆解演示、运动仿真验证，也能作为同类型新机型开发的结构参考基准，帮助设计人员快速核对各部件的运动干涉边界，确认润滑、冷却通道的布置合理性，减少前期方案验证阶段的重复建模工作量。
