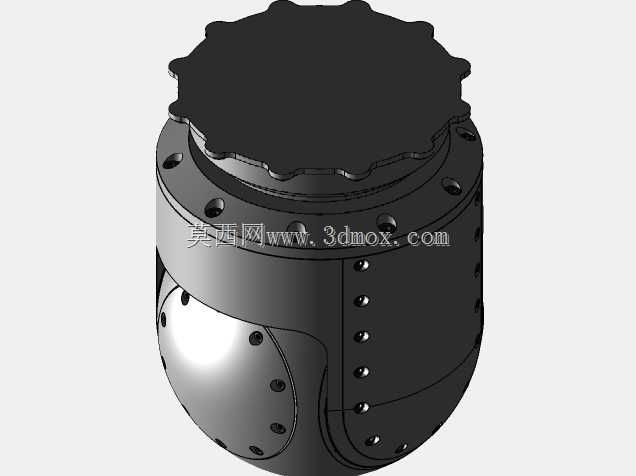

弗利尔飞行吊舱结构三维设计

　　在航空机载设备的配套设计领域，飞行吊舱作为挂载于飞行器外部的独立功能舱段，需要同时兼顾气动外形合理性、内部载荷安装空间、挂载接口兼容性等多重工程要求，本次呈现的弗利尔飞行吊舱三维结构，完整还原了这类机载吊舱的实体设计细节。从实际应用场景来看，这类吊舱多挂载于固定翼飞机、旋翼无人机等航空平台外侧，可根据任务需求搭载不同的功能载荷，执行对地观测、目标探测、信号采集等不同类型的空中作业任务，由于吊舱长期暴露在机身外部高速气流环境中，外形设计的气动合理性直接影响飞行平台的飞行稳定性与吊舱自身的工作可靠性。从设计思路层面拆解，该吊舱整体采用流线型回转体构型，头部做圆弧过渡处理，能够有效降低高速飞行过程中的空气阻力，

　　减少气流对吊舱结构的冲击载荷，避免紊流引发的吊舱振动影响内部载荷的工作精度；吊舱主体段为等直径圆柱结构，能够最大化利用内部空间，为功能模块、供电组件、信号传输单元等载荷预留充足的安装位置，同时规整的柱面结构也便于内部元器件的布局固定，降低装配阶段的定位难度。在安装边界的设计考量上，吊舱尾部设置有标准化的挂载连接接口，接口位置的结构做了局部加强处理，能够承受飞行过程中产生的纵向、横向过载，确保吊舱与飞行器挂架的连接可靠性，接口处预留的走线通道可实现吊舱与机载系统的供电、信号连通，避免线缆外露影响气动性能。吊舱的舱段之间采用分段式连接设计，不同舱段通过法兰边配合紧固件实现拼接，既能够保证舱体连接的结构强度，也便于后期对内部载荷进行检修、

　　更换，降低日常维护的操作难度。从结构细节来看，吊舱外壳的壁厚设计充分考虑了轻量化与结构强度的平衡，在保证飞行过程中结构不发生形变的前提下尽可能降低整体重量，减少挂载后对飞行器载荷能力的占用；吊舱表面预留的光学窗口位置做了平齐化处理，窗口边缘与舱体曲面顺滑过渡，避免出现台阶结构引发气流分离，保证窗口区域的气流平稳，为内部光学类载荷提供稳定的工作环境。对于从事航空机载设备设计、无人机载荷集成的工程人员而言，该三维结构完整呈现了这类外挂吊舱的结构布局逻辑，可作为同类产品结构设计、挂载适配验证的参考依据，帮助设计人员在方案阶段快速梳理吊舱的空间分配、接口匹配、气动外形优化的核心设计要点，减少前期方案迭代的试错成本。
