工业设备承载焊接式底架结构

　　该底架作为工业设备的核心承载基座，主要应用于中小型工业泵组、动力单元、模块化加工工位的底部支撑场景，承担设备整体重量承载、运行振动缓冲、安装基准定位的核心作用，是成套设备落地安装不可或缺的结构部件。整体采用矩形钢管拼焊成型的框架式结构，摒弃了整块板材铣削的厚重设计，在保证整体结构刚性的前提下大幅降低了自身重量，框架内部预留的镂空区域既可以容纳设备底部的管线排布、接线端子与小型附属元件，也能为设备运行过程中的空气对流散热留出足够通道，避免底部积热影响设备运行稳定性。框架上分布的多个带安装孔的立式支撑柱，高度经过统一校准，支撑面经过铣平处理，平面度控制在合理公差范围内，可直接与上方设备的底部安装孔位对接，不需要现场额外配焊调整，

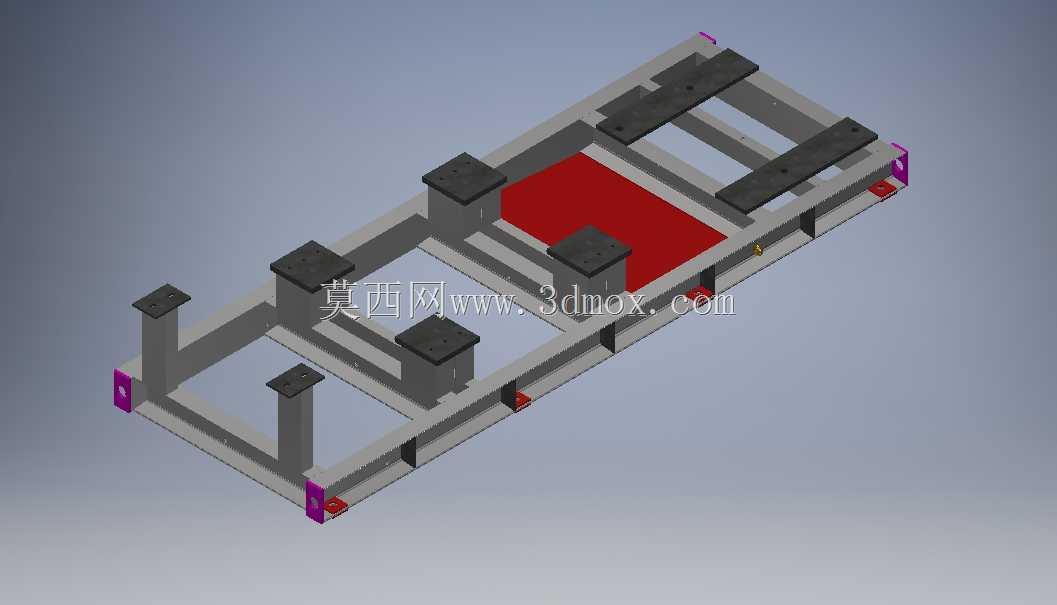

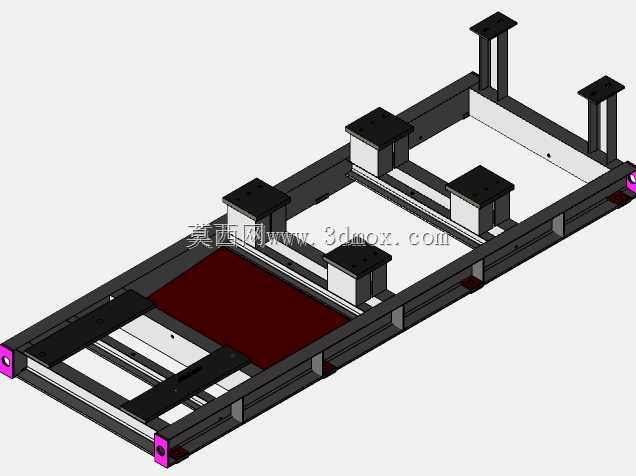

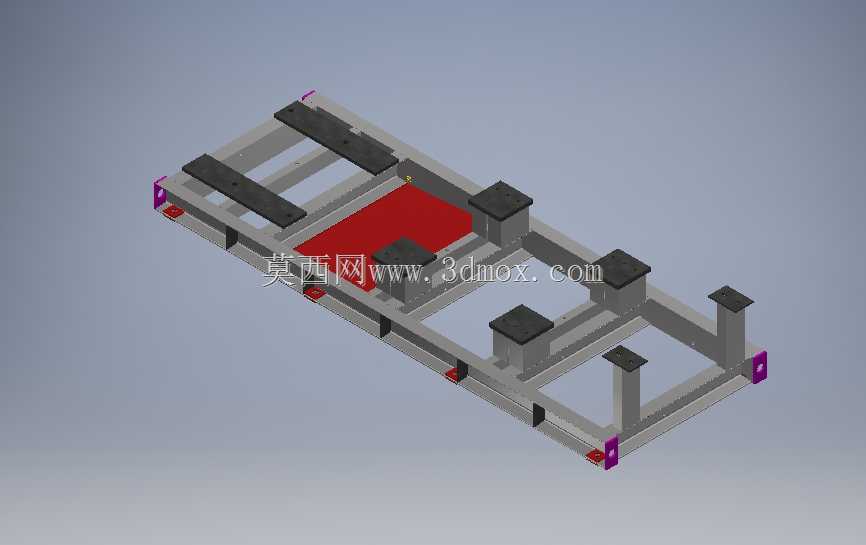

　　每个支撑柱的位置都对应上方设备的重心承载点，避免设备运行过程中出现应力集中导致的支撑变形。底架两侧边缘设置的紫色标识块为吊装定位点，明确标注了吊装时的吊具挂载位置，防止吊装过程中因挂载点选择错误导致框架变形，底部边缘分布的红色垫块为可调式减震垫安装位，安装时可通过调整垫块高度实现整个底架的水平度校准，抵消地面不平整带来的安装应力，同时可吸收设备运行过程中产生的高频振动，降低振动向地面传递的幅度，减少车间内的振动传导与噪音影响。设计过程中优先考虑了现场安装的便捷性，整体外形尺寸控制在常规工业设备的安装边界范围内，可直接适配多数标准设备的安装间距，不需要对现有安装工位进行额外改造，框架的焊接位置均做了去应力处理，

　　避免焊接残余应力导致长期使用后出现框架变形，所有外露的安装孔位均做了倒角处理，防止安装时螺栓卡滞，也能避免锐边划伤安装人员。框架中部的整块红色安装区域为预留的重型部件安装位，可直接固定重量较大的核心主机部件，该区域下方做了额外的加强筋焊接处理，承载能力比周边框架区域高出40%以上，可承受核心部件运行时的动载荷与静载荷组合作用，不会出现局部下凹变形的问题。
