多单元组合式工业电气控制柜结构设计

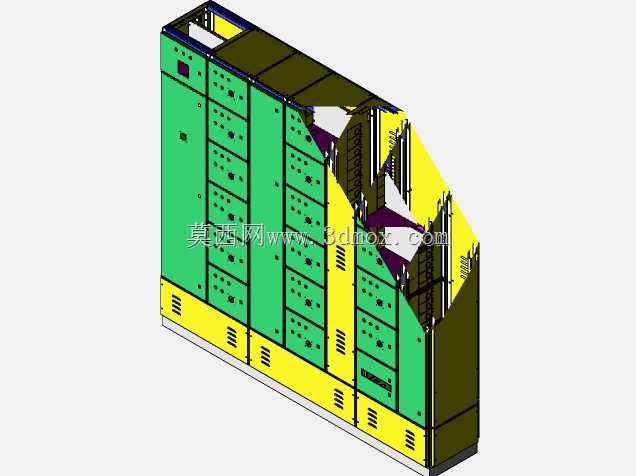

　　这款多单元组合式电气控制柜，主要面向工业车间产线配电、设备集群电控、中小型厂区动力配电等场景使用，可同时承载多回路配电、控制元件安装、线路分理排布等多重功能，适配离散制造车间、自动化产线、公用工程配电间等多种安装环境。从结构设计逻辑来看，整体采用模块化拼接思路，将柜体拆分为多个独立功能单元，每个单元可独立完成元件安装、接线作业后再进行整体拼合，既方便生产阶段的分工作业，也能在后期运维时单独拆解对应单元，无需整体拆卸柜体，大幅降低现场运维的作业难度。柜体下部设置了通长的布线与进线仓，所有外部进线可统一从底部仓体进入，再分路引至上部各个功能单元，仓体预留了标准的走线槽安装位，强弱电回路可通过内置隔板实现物理分隔，避免信号干扰问题。

　　上部的功能单元面板预留了标准化的元件安装孔位，可适配断路器、接触器、继电器、端子排等常用电控元件的安装尺寸，每个单元面板设置了独立的操作观察区，日常巡检时可直接通过面板查看对应回路的运行状态，操作元件无需打开整扇柜门，降低误触其他回路的风险。柜体侧面设置了整体式加强筋，沿柜体高度方向通长布置，可抵消多层元件安装后的自重变形，同时在柜体顶部预留了吊装孔位，满足整柜吊装转运的受力需求，底部设置了可调式安装脚座，可适配地面不平整的安装场景，调整柜体水平度，避免柜门开合卡滞、元件安装受力不均的问题。从安装边界来看，整柜采用并排拼接设计，可根据实际回路数量灵活增减单元数量，单组柜体的深度预留了足够的元件安装与接线空间，

　　即使安装深度较大的塑壳断路器等元件，柜门关闭时也不会与内部元件发生干涉，柜内预留的接地排安装位可实现所有柜体单元、柜门、安装板的等电位连接，满足工业电控的安全防护要求。柜体的门板与框架之间采用隐藏式铰链连接，开合角度可满足内部元件拆装的操作空间需求，门板边缘预留了密封胶条安装槽，可根据使用环境加装密封胶条，实现防尘、防溅的防护效果，适配不同洁净度等级的安装场景。
