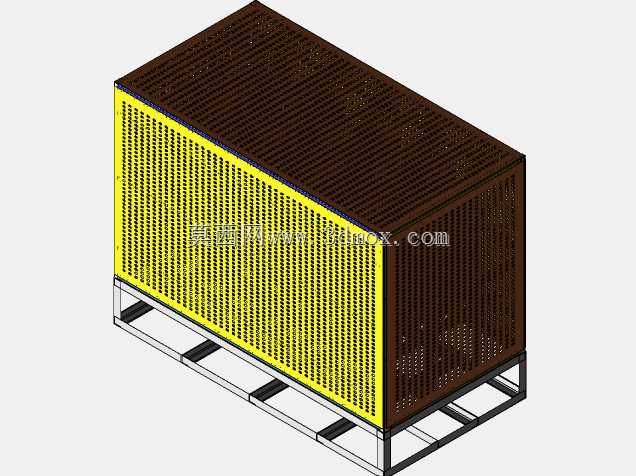

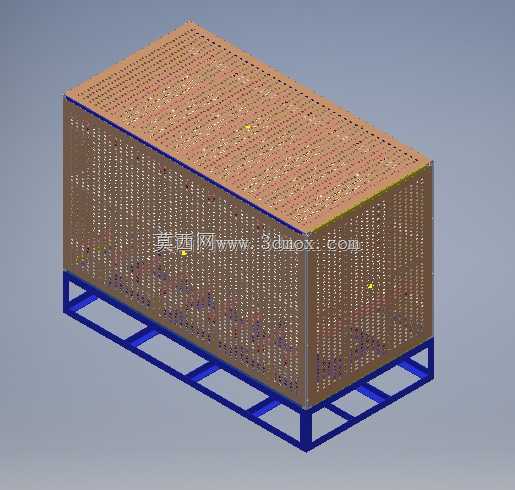

216KW柴油发电机组测试用电阻负载架

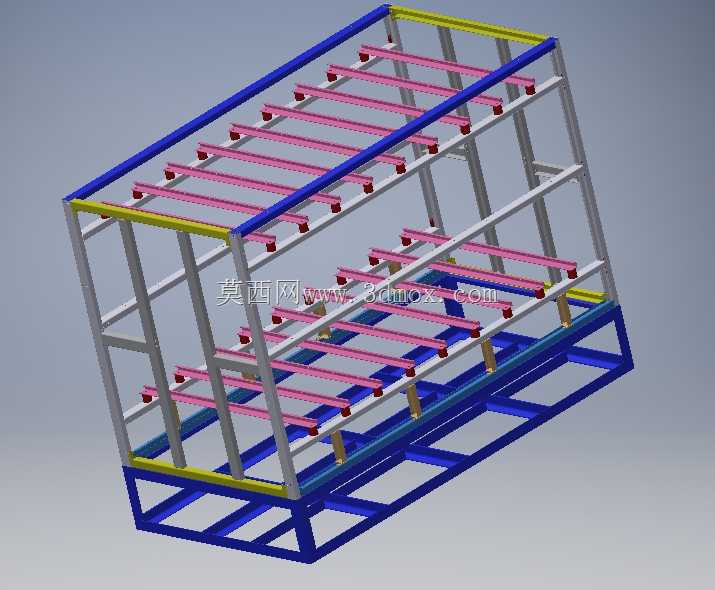

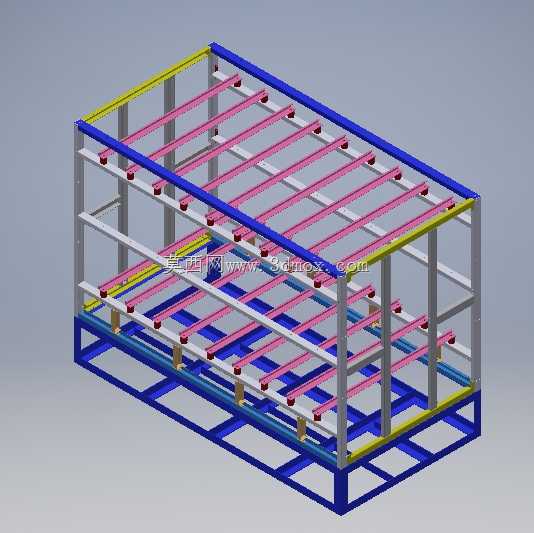

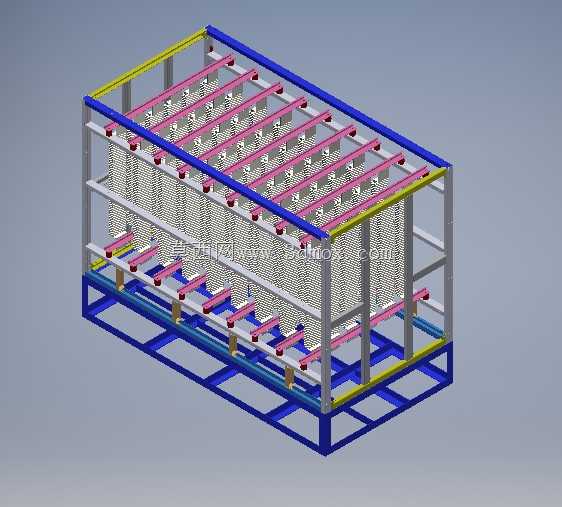

　　该负载架主要应用于柴油发电机组出厂带载测试、现场验收调试、定期维护带载校验场景，是模拟真实用电负荷的核心工装设备，可精准消耗发电机组输出的有功功率，验证机组在额定216KW负载下的电压稳定性、频率波动范围、温升表现及持续运行可靠性，避免机组空载或轻载测试无法暴露的带载故障隐患。整体采用模块化框架式结构设计，底部为高强度型钢拼焊的承力底座，底座预留标准叉车孔位与地脚安装孔，既满足车间内转运移位需求，也可在固定测试工位通过膨胀螺栓实现刚性固定，抵消带载过程中电阻元件发热产生的轻微形变应力。框架主体采用分层排布设计，上下两层负载安装位通过横向型钢梁做承重分隔，每层沿长度方向等距布置多组电阻元件安装导轨，

　　粉色绝缘安装条将电阻元件与金属框架做完全电气隔离，避免大电流工况下出现爬电、击穿风险；框架顶部与侧边设置黄蓝双色的防护边梁，既作为结构加强件提升整体抗扭刚度，也可作为安全警示标识，提醒现场操作人员避开高温带电区域。设计阶段充分考虑大电流工况的散热需求，层与层之间预留足够的通风间隙，配合电阻元件自带的散热结构，可实现自然对流下的持续散热，无需额外加装强制风冷装置即可满足长时间额定带载的温升要求；侧边预留接线端子安装位，可根据测试需求灵活调整接线方式，实现不同功率段的负载分级投切，适配从30%轻载到100%额定负载的多档位测试需求。整体安装边界充分考虑标准测试工位的空间限制，宽度适配常规车间通道的通行尺寸，高度匹配现有测试接线平台的操作高度，无需对现有测试场地做额外改造即可直接投入使用；框架所有焊接位置均做去应力处理，表面采用防锈喷塑工艺，可适应测试车间内的温湿度环境，长期使用不会出现结构变形、漆面脱落问题。
