手动双孔纸张打孔器结构三维设计

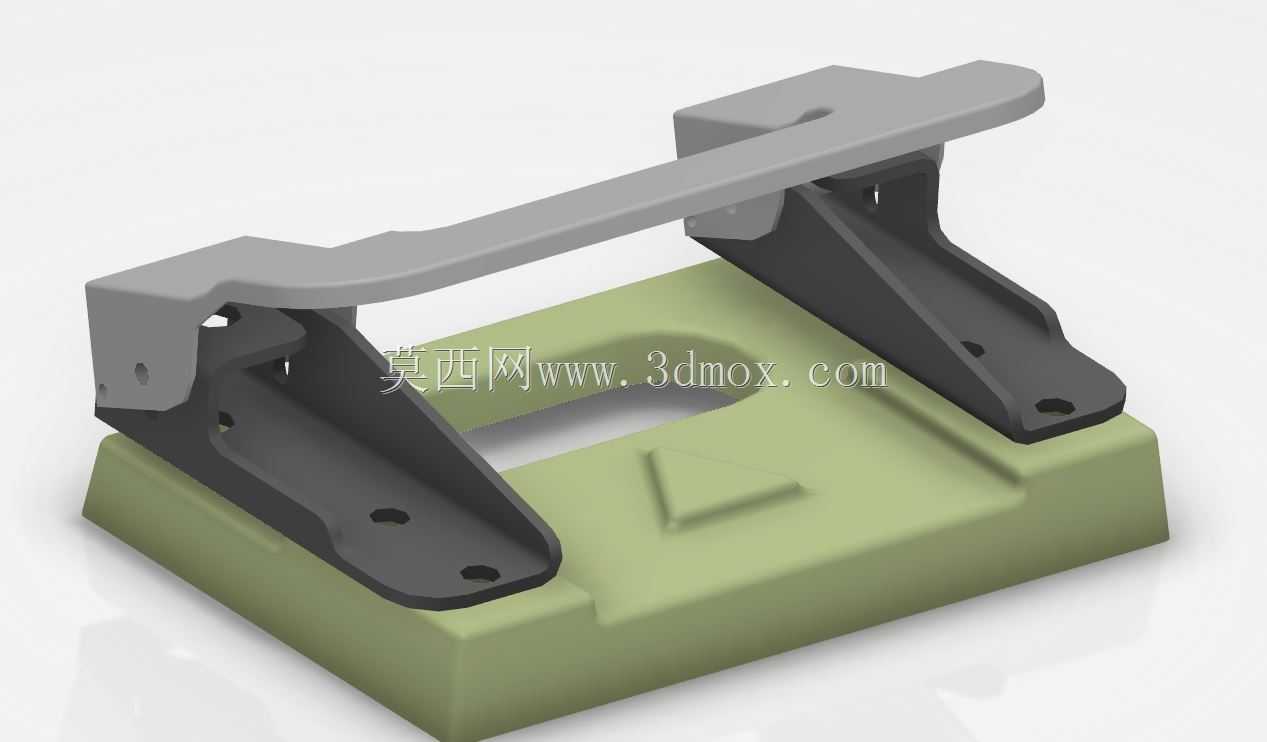

　　日常办公场景里的纸质文件归档、活页本册装订环节，这类手动打孔设备是普及率极高的基础工装，区别于工业级厚材冲孔设备，它的核心作业对象是定量在70g到250g区间的办公用纸、铜版纸、薄型PVC封皮，单次冲裁可处理20到30张堆叠平整的纸张，打出的孔位间距匹配常规2孔、4孔活页夹的标准安装尺寸，无需外接动力源，完全依靠手动按压的杠杆力完成冲裁动作。从结构设计逻辑来看，整个设备分为三个核心功能模块：底部的承托基座、两侧对称布置的支撑立架、顶部的按压杠杆臂。基座采用带定位挡边的一体化成型结构，表面预留的三角形定位凸台是纸张对齐的基准标识，作业时将纸张边缘抵靠挡边，就能保证每次冲孔的边距一致，不会出现孔位歪斜、前后错位的问题，

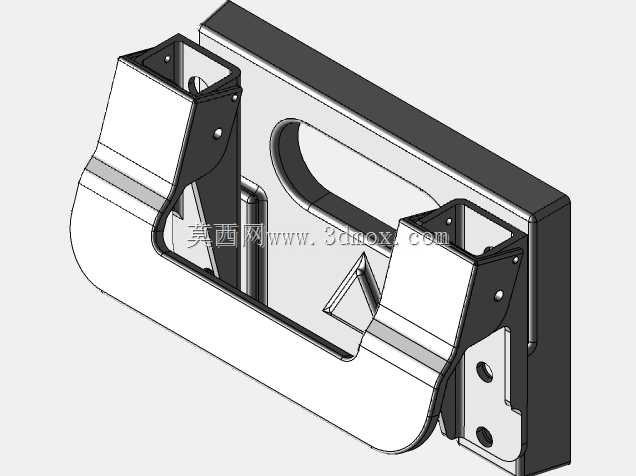

　　基座底部预留的防滑垫安装槽，可粘贴橡胶防滑垫，避免按压作业时设备在桌面滑移。两侧的支撑立架采用三角加强筋结构，连接基座与顶部杠杆的铰接点，三角筋的设计能抵消杠杆按压时产生的侧向弯矩，避免长期使用后立架出现形变、铰接点松旷的问题，立架上预留的冲头导向孔与下方基座的落料孔同轴度控制在0.1mm以内，保证冲头下行过程中不会出现偏磨，延长冲头的使用寿命。顶部的按压杠杆臂采用符合人体工学的弧形轮廓，按压端做了加宽的圆弧过渡，减少手动按压时的局部压强，杠杆的力臂比经过反复校核，成年人单掌施加150N左右的按压力，就能通过杠杆放大作用在冲头端产生足够冲裁纸张的剪切力，冲头采用空心刃口结构，冲裁下的纸屑会通过冲头内部的空腔落入基座下方的储屑仓，

　　定期清理即可，不会出现纸屑散落污染办公桌面的问题。安装边界方面，整个设备的基座长宽尺寸控制在可稳定放置在常规办公桌面的范围，不需要额外的螺栓固定，整体重量控制在1.2kg左右，方便日常挪动收纳，铰接位置采用免润滑的耐磨轴套，长期使用不需要加注润滑油，避免油污污染纸张。设计过程中重点校核了冲头的刃口角度、杠杆的受力形变、支撑立架的抗疲劳强度，确保经过上万次按压作业后，孔位精度依然能满足活页装订的要求，不会出现冲头卡顿、杠杆回弹不畅的问题，基座与立架的连接采用嵌入式卡扣加定位销的组合固定方式，不需要额外的紧固件，装配工序简单，适合批量注塑或冲压成型生产，能有效控制制造成本。
