外露天花板加工用自动冲孔三通设备

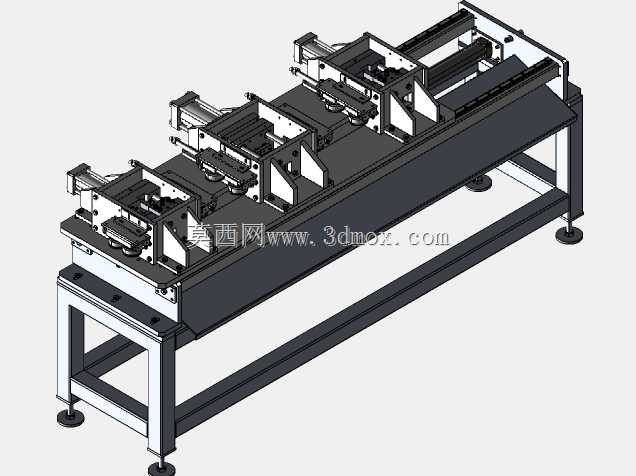

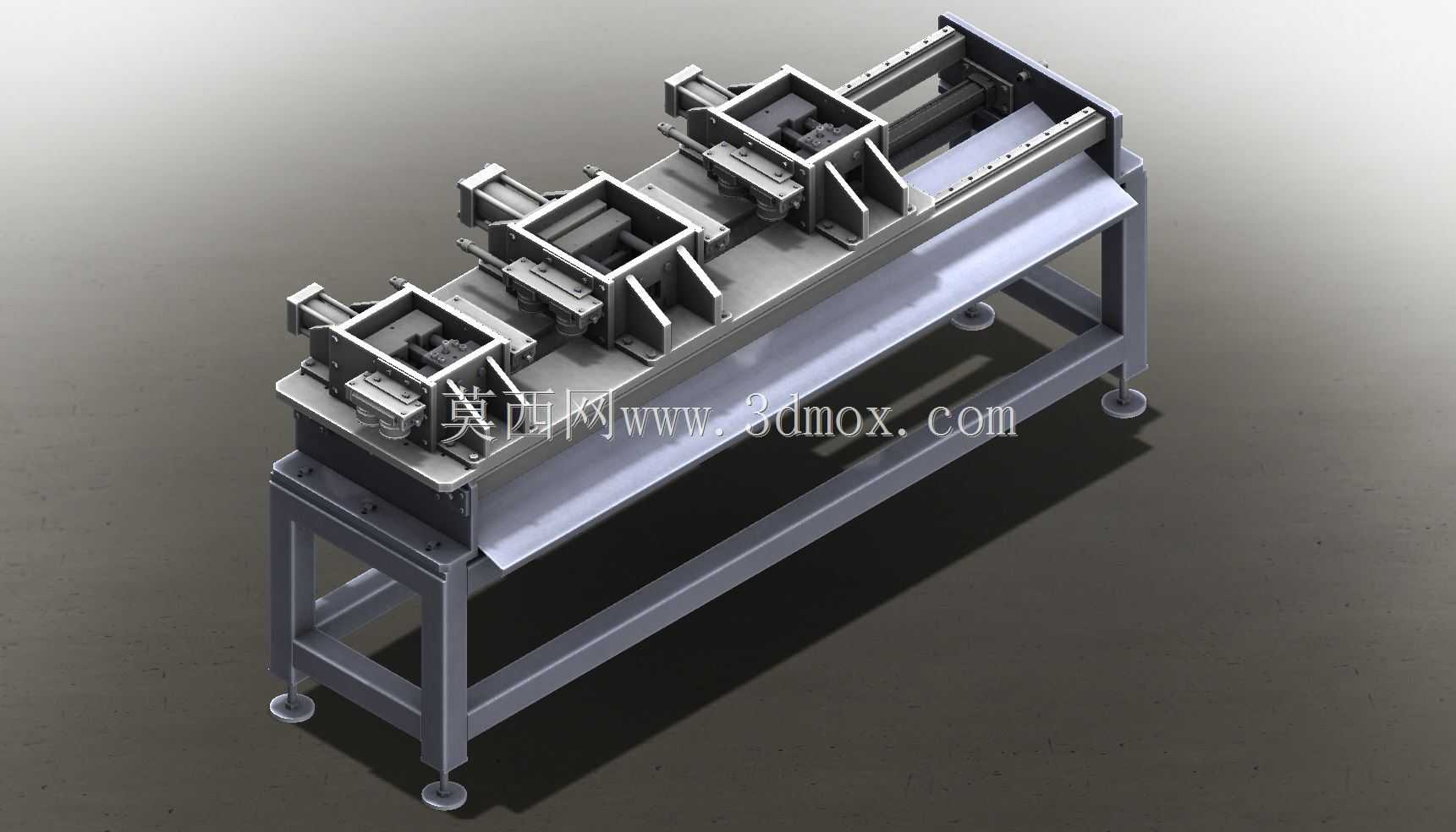

　　在建筑装饰型材加工的现场作业环节里，外露天花板构件的孔位加工长期存在定位偏差、多面冲孔效率低、工件装夹繁琐的痛点，这款自动冲孔三通设备正是针对这类加工场景开发的专用加工装备，主要用于外露天花板类金属型材的三通位置冲孔作业，可一次装夹完成多面、多孔位的同步加工，替代传统单孔冲压、人工划线定位的落后加工方式。从设备的整体布局来看，整机采用长条形床身设计，底部为型钢焊接的框架式机架，机架底部配置可调式脚杯，可根据车间地面的平整度调整设备水平度，调整行程范围适配常规工业厂房的地面高差，安装时不需要额外做预埋基础，直接放置在硬化地面上即可完成调平固定，设备整体占地长度适配常规6米以内型材的加工需求，宽度方向预留了操作人员上下料的操作空间，

　　不会占用过多车间通道位置。床身上方沿长度方向布置了三套独立的冲孔执行单元，每个单元都配置了独立的冲压驱动模块、工件定位靠山以及压料机构，三套单元的间距可根据待加工型材的孔位间距要求进行手动调整，调整时通过床身自带的刻度标尺快速定位，不需要额外做测量划线，能适配不同规格三通构件的孔位分布要求。冲孔执行单元的冲压模座采用快换式结构设计，可根据待加工孔的形状、尺寸更换对应的凸凹模，更换过程不需要拆卸整个单元的主体结构，仅需松开模座的锁紧螺栓即可完成模具换装，能快速切换不同加工批次的孔型需求，适配圆形、腰型、方形等常见的安装孔加工要求。设备的进料侧配置了贯穿式的工件定位导轨，导轨的导向面做了淬火硬化处理，耐磨性能满足长期批量加工的磨损要求，

　　型材沿导轨推入后，可通过每个工位的侧定位块快速对齐基准，压料机构采用气动压紧方式，压紧力可根据型材的壁厚调整，避免薄壁型材被压变形，同时保证冲孔过程中工件不会出现位移，保证孔位的位置精度。每个冲孔单元的下方都设置了落料导槽，冲孔产生的废料会沿导槽滑落到设备下方的废料收集区域，不会在床身表面堆积，减少日常清理的工作量，也避免废料卡入运动部件造成设备故障。从设计思路上，这款设备没有采用复杂的多轴数控结构，而是针对外露天花板型材的标准化加工特点，采用模块化的多工位并列布局，在保证加工效率的前提下尽可能简化结构，降低设备的维护难度，每个冲孔单元都可以独立运行，也可以根据加工需求选择启用其中的部分工位，加工短尺寸工件时不需要启动全部单元，

　　减少不必要的能耗。设备的操作控件集中布置在床身的端部位置，操作人员站在上料侧就可以完成全部的操作，每个工位都设置了独立的到位检测开关，只有当工件定位到位、压料机构压紧完成后，冲孔动作才会启动，避免误操作带来的安全风险。在实际生产应用中，这款设备可适配镀锌钢板、铝合金等常见的天花板基材加工，加工时型材一次装夹即可完成三个方向的孔位冲裁，孔位的位置公差可控制在装饰安装允许的范围内，不需要后续做二次修孔，加工效率相比传统的单工位冲孔设备提升两倍以上，同时减少了多次装夹带来的定位误差，成品的一致性更好。设备的运动部件都配置了集中润滑点，日常维护时只需要在指定的注油位置加注润滑脂即可，不需要拆解设备做分散润滑，降低了一线操作人员的维护门槛。床身的侧面预留了电气元件的安装腔，所有的气动管路、控制线路都布置在腔体内部，不会外露在加工区域，避免加工过程中废料、切削液（如果配套润滑冷却的话）损坏线路管路，提升设备运行的稳定性。考虑到车间作业的实际环境，设备的外表面都做了喷塑处理，耐油污、耐锈蚀，适合在金属加工车间的多尘环境下长期使用，不需要做特殊的防护处理。
