进气系统防护用格栅式防雨罩结构

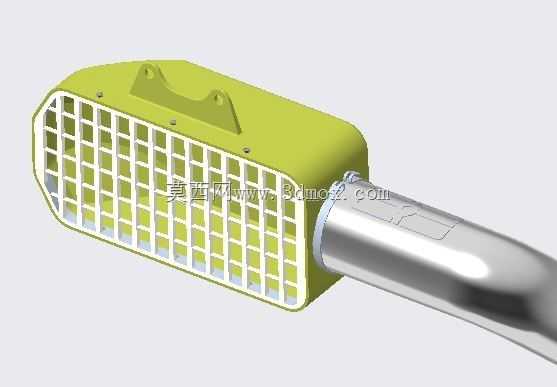

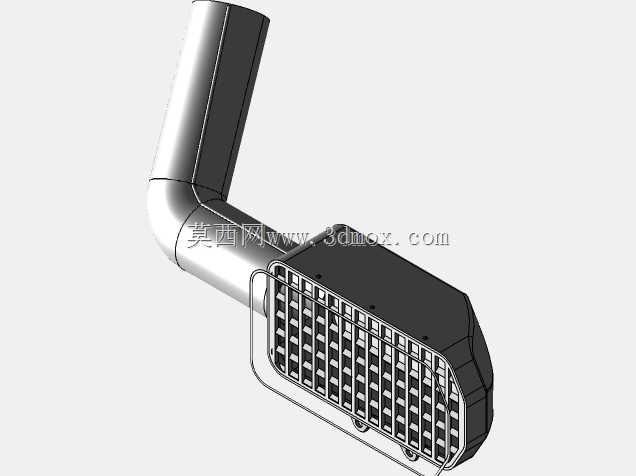

　　这款防雨罩主要应用于各类搭载内燃动力的移动设备进气系统前端，作为进气路径的第一道防护结构，日常作业中需要直面户外复杂工况，既要阻挡大体积杂物、雨水被吸入进气道，又要尽可能降低进气阻力，避免影响发动机的充气效率。从结构设计来看，整体采用半封闭弧面壳体搭配内置格栅的组合形式，壳体外侧设置了一体化的安装支耳，支耳上预留了标准紧固件安装孔位，安装时可直接通过螺栓固定在进气道前端的安装法兰上，不需要额外设计转接支架，适配常规圆形截面的金属进气管道，安装边界完全贴合进气道端部轮廓，不会出现额外的突出结构占用周边布置空间。

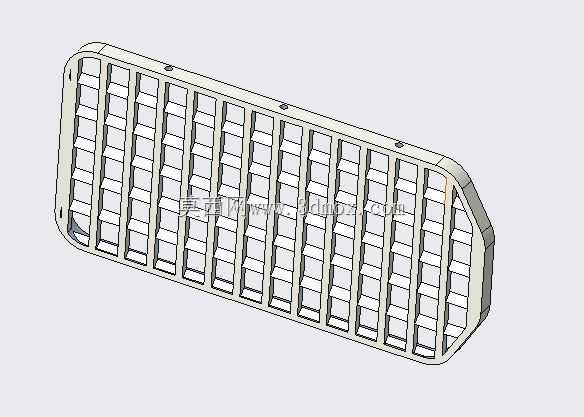

　　格栅部分采用等间距纵横交错的筋条布局，筋条厚度经过反复校核，既保证足够的结构强度，在车辆行驶过程中承受飞石冲击、气流交变载荷不会出现断裂变形，又将格栅的通风开口率控制在合理区间，避免进气节流导致的发动机功率损失。壳体与格栅的衔接处做了圆弧过渡处理，没有尖锐棱角，一方面可以优化进气气流的走向，减少气流在罩体内部形成涡流造成的压损，另一方面也能避免应力集中，提升结构的抗疲劳性能。罩体与进气管道连接的位置设置了环形定位止口，安装时止口直接嵌入进气管道内壁，配合密封垫可以完全消除连接缝隙，防止雨水、灰尘从装配间隙处渗入进气道。

　　在实际使用场景中，这类防雨罩需要兼顾多工况的适应性：设备在雨天行驶时，倾斜的雨滴撞击到格栅筋条后会顺着筋条表面流到罩体底部的导流槽排出，不会被进气负压裹挟进入进气道；在扬尘、多落叶的野外作业环境下，格栅可以有效拦截大体积的落叶、飞虫、碎石等杂物，避免这些杂物进入空滤滤芯造成滤芯提前堵塞，延长空滤的维护周期。设计过程中也充分考虑了不同安装角度的适配性，支耳的位置经过对称布局，支持多角度安装调整，不管进气道是水平布置还是小角度倾斜布置，都能保证罩体的导流结构处于合理位置，不会出现积水积灰的问题。整体结构没有复杂的异形曲面，不管是注塑成型还是金属冲压都能实现批量生产，零部件的加工工艺性良好，后期维护时只需要定期清理格栅表面附着的杂物即可，不需要额外的保养操作，适配工程机械、农用机械、商用车辆等多种设备的进气系统防护需求。
