灯泡测试用荧光灯支架测试装置结构

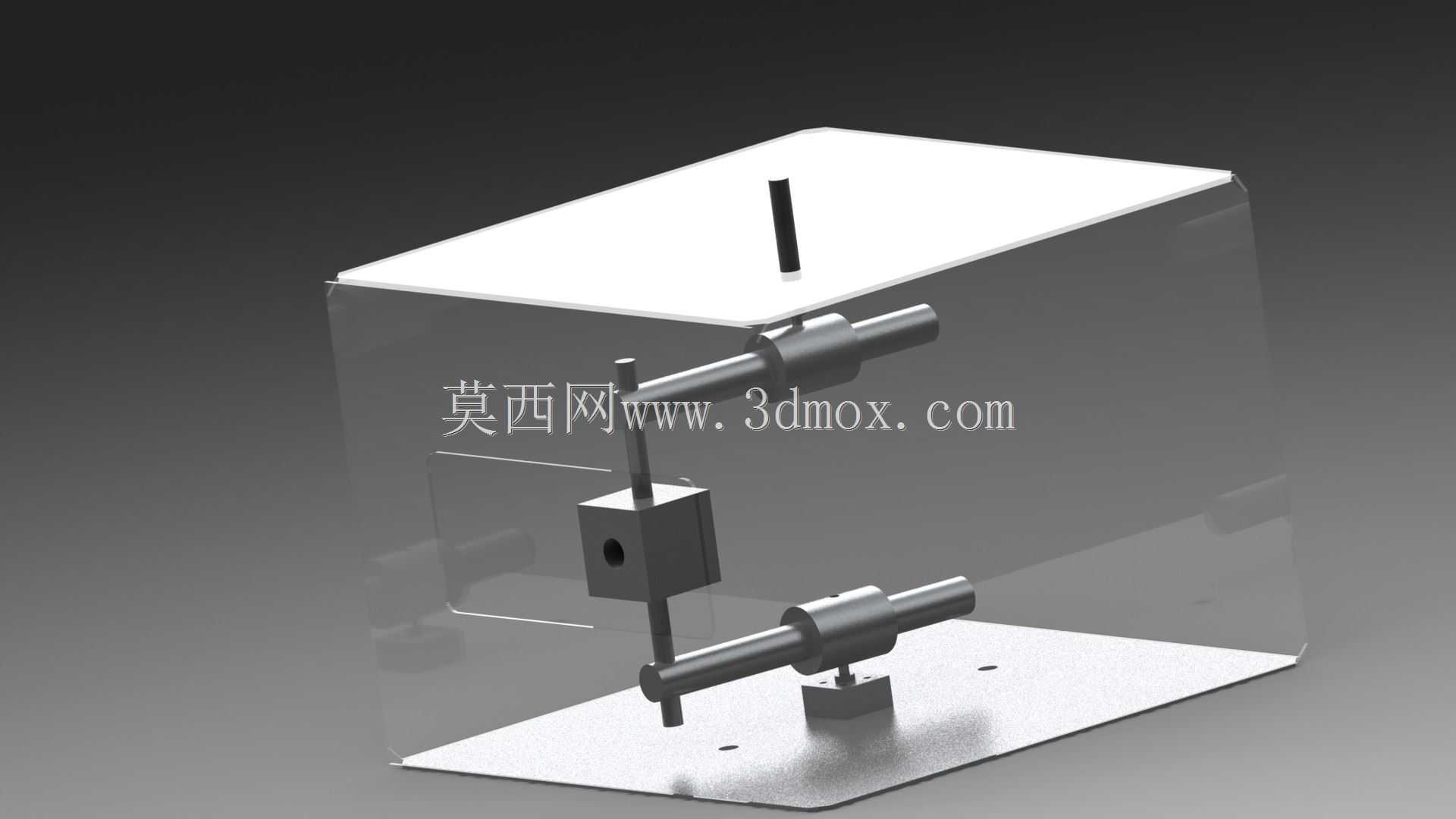

　　该装置主要面向实验室、灯具生产车间的灯泡性能检测场景，用于在灯泡研发、出厂抽检环节提供稳定的装夹与测试支撑，替代传统零散搭建的临时测试架，避免测试过程中因装夹不稳、对位偏差导致的光线参数采集误差。装置整体采用透明围板搭配上下金属安装板的框架结构，上下金属安装板预留标准安装孔位，可直接固定在光学测试平台上，安装边界适配常规0.8米见方的测试工位，整体高度控制在400毫米以内，不会遮挡测试光路的采集范围，透明围板采用高透亚克力材质，既可以隔绝外界气流对灯泡点亮后温度场的干扰，也不会对光线传播造成额外的折射衰减，保证测试数据的准确性。上下两层横向布置的轴类装夹结构，可根据不同规格灯泡的引脚尺寸调整装夹位置，

　　中部的滑动定位块可沿垂直导杆上下移动，适配不同长度的灯泡装夹需求，顶部预留的探针安装位可直接对接通电触点，无需额外外接飞线，避免线路杂乱对光线测试造成遮挡。设计过程中优先考虑装夹的通用性，所有可动部件均采用无油润滑的滑动配合，避免油脂挥发在灯泡表面形成污渍影响透光率，金属结构件全部做哑光发黑处理，减少结构本身的光线反射对测试结果的干扰，垂直导杆与横向装夹轴的垂直度公差控制在0.02毫米以内，保证灯泡装夹后处于垂直状态，光线出射角度与测试传感器的对位偏差不超过0.5度。装置底部的安装板预留了走线槽，供电线路可从板底走线，完全隐藏在结构内部，测试区域无多余外露部件，既提升了测试操作的安全性，也避免了线路对光线的遮挡。实际使用时，

　　可根据测试需求更换不同规格的装夹头，适配螺口、插脚等不同接口类型的灯泡，中部的滑动定位块带有锁紧结构，调整到位后可直接锁死，不会因灯泡点亮后的轻微震动出现位置偏移，透明围板采用快拆结构，更换测试样品时可直接取下围板，操作便捷，单次样品更换时间不超过10秒，适配批量抽检的快节奏测试需求。
