汽车排气歧管等长流形结构设计

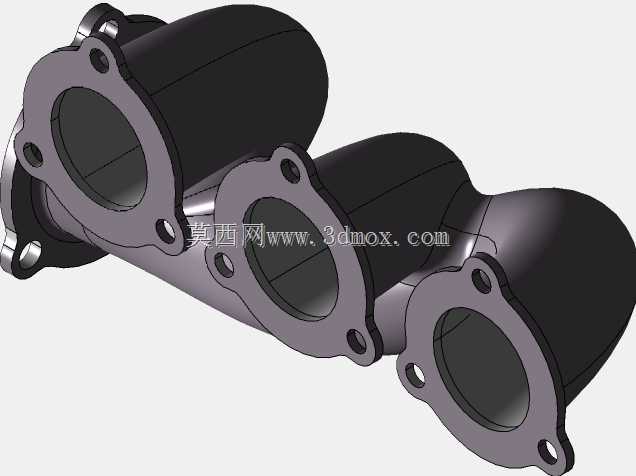

　　该排气歧管结构主要适配直列三缸内燃机的排气端布局，核心作用是将三个气缸排出的高温高压废气有序汇集，导入后续的三元催化、排气消声系统，是发动机进排气系统中直接影响排气效率、泵气损失的关键零部件。从实际装车场景来看，这类等长流形设计的歧管多用于对排气脉冲利用有要求的动力配置，能够避免各缸排气行程的气流干涉，让每个气缸排出的废气都能沿长度一致的管路汇入集合端，充分利用排气脉冲的负压效应提升气缸扫气效率，尤其在自然吸气机型上，对中高转速区间的扭矩输出有明显的正向作用。设计过程中首先要匹配发动机缸盖的排气口安装位置，三个进气法兰的孔位间距、密封面平面度需要完全对应缸盖排气侧的接口尺寸，法兰上的螺栓过孔位置要预留足够的扳手操作空间，

　　避免装车时出现工具无法伸入锁紧的问题，同时法兰与管路的焊接位置要做圆弧过渡，减少应力集中，避免长期在高温交变载荷下出现焊缝开裂。管路的弯曲半径设计充分考虑了成型工艺的可行性，所有弯管段的曲率半径都控制在管径的1.5倍以上，既保证管内气流的顺畅性，减少排气阻力，也能适配常规的弯管加工工艺，不需要特殊的定制模具就能完成管路成型。集合端的球形汇流腔做了圆滑过渡处理，三个支路的气流汇入时不会产生突兀的截面变化，降低气流紊流产生的排气噪声，同时汇流腔出口的法兰尺寸匹配下游排气系统的标准接口，能够直接对接通用规格的三元催化器入口，不需要额外设计转接段。安装边界方面，整个歧管的外轮廓避开了发动机舱内的周边部件，与发动机缸体、线束、

　　冷却管路的最小间隙都保留了15mm以上的安全距离，避免车辆运行过程中因发动机抖动产生干涉，同时歧管的固定吊耳位置设计在刚度较强的集合端附近，能够将歧管的重量有效传递到发动机缸体的安装点，减少管路接口处的长期振动载荷。管壁厚度的选择兼顾了耐高温性能和轻量化需求，在排气温度最高的支管段采用合适的壁厚，既能够承受近千度的排气高温，也不会因壁厚过大增加不必要的重量，管路表面的光滑过渡设计也减少了热应力集中点，降低冷热交变下的变形开裂风险。
