车载110型双极线束连接器结构设计

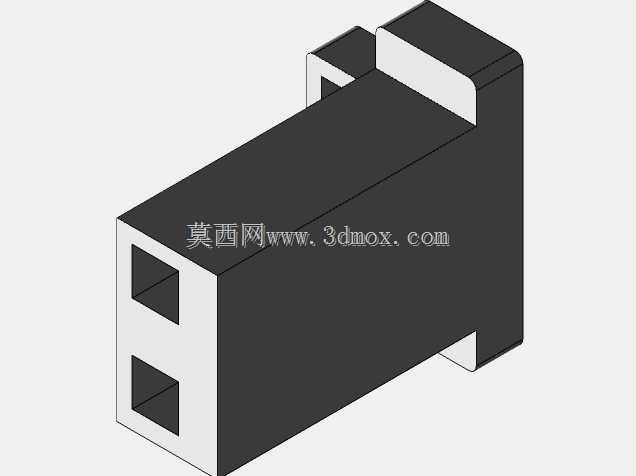

　　车载低压线束回路里，这类双极连接器是最常见的基础连接单元，多用于车身小功率电器的回路对接，比如车门微动开关、室内照明灯、小型传感器的线束转接，不需要大载流能力，但对插接可靠性、防呆容错有明确要求。从结构上看，这个塑件采用整体式矩形壳体设计，插合端做了双层方孔型腔，两个独立的端子腔完全物理隔离，避免相邻端子在振动工况下出现搭接短路的问题，壳体外侧的两个凸耳是锁止结构的配合位，和对插件扣合后能形成轴向限位，车辆行驶过程中持续受振动冲击也不会出现松脱退针的情况。设计时首先要匹配对应规格的插簧端子尺寸，型腔内部的倒扣卡槽位置要和端子的止退肩完全对齐，端子压接线束后从尾部装入型腔，倒扣卡住端子肩部后，正常拉拽线束不会把端子从塑壳里带出，

　　同时型腔的内壁尺寸要留足端子插入的导向间隙，装配时不用额外校正就能顺利把端子推到锁定位置。壳体的外轮廓尺寸要适配车内的安装空间，整体壁厚控制在均匀的1.2mm左右，既满足注塑成型的工艺要求，不会出现缩痕、缺料的问题，也不会因为壁厚过大占用多余的布线空间，插合端面的边缘做了0.3mm的倒角导向，和对插件对接时能自动导正位置，就算装配时存在少量对位偏差，也能顺着倒角滑入配合位，降低一线装配的对位难度。尾部的线束引出端做了微收的结构，和线束护套配合后能形成一定的密封防护，阻挡灰尘、少量溅水进入端子接触区域，避免接触电阻升高导致的回路压降过大问题。这类双极连接器因为回路数少，整体结构紧凑，在车身线束的分支节点上应用非常广泛，

　　建模时要重点关注型腔的同轴度、锁止凸耳的强度，以及不同壁厚位置的过渡圆角，避免注塑时出现应力集中导致的壳体开裂，同时要预留和对插件的配合公差，插合力度控制在人工徒手就能操作的范围，不需要借助额外工具就能完成插拔，后期维修更换电器件时也能快速拆接，不会损伤周边线束。
