卡丁车轻量化车轮轴承支座结构设计

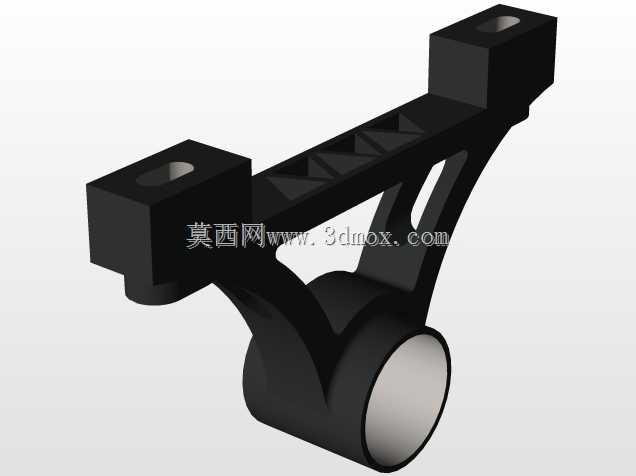

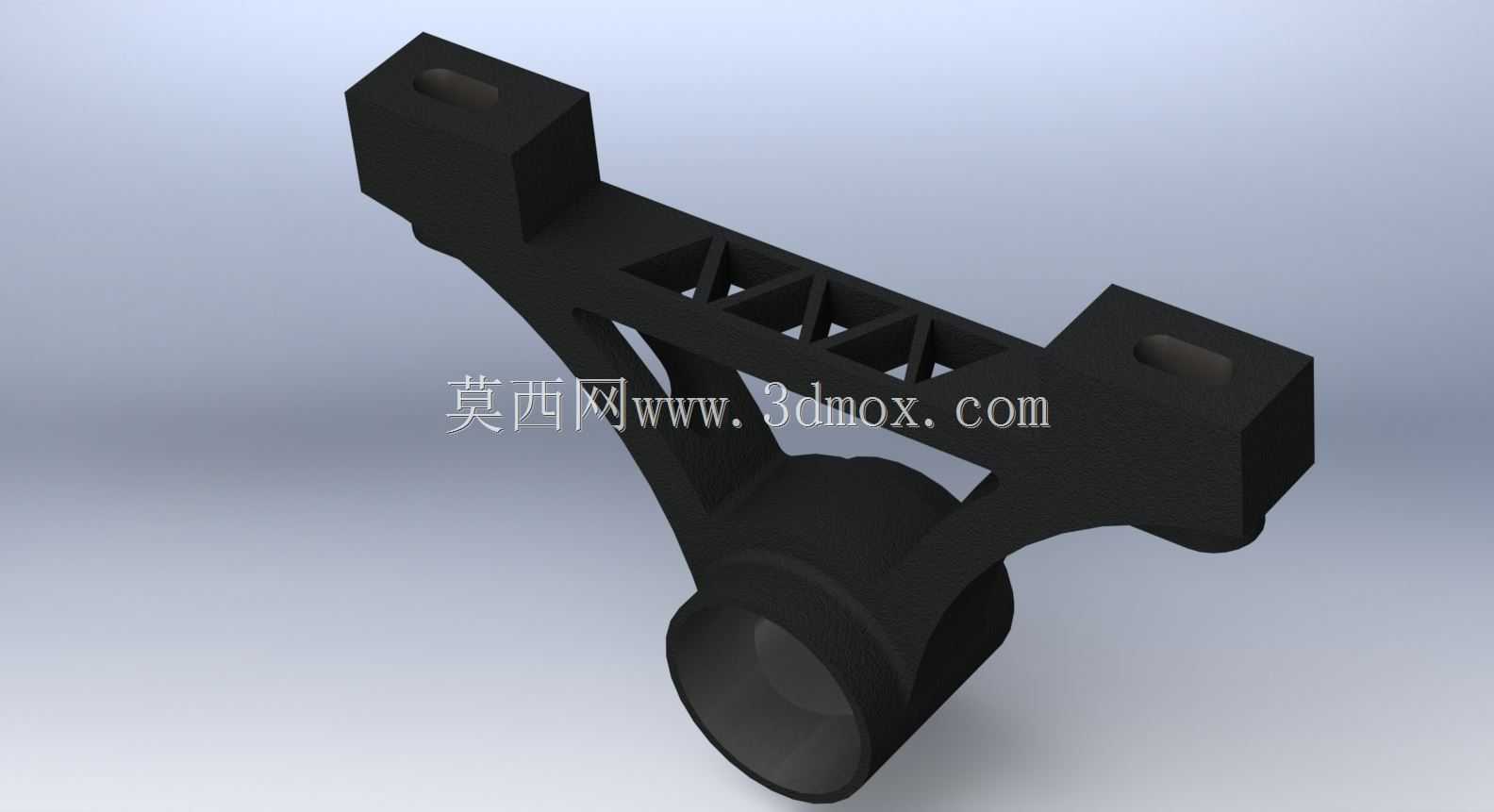

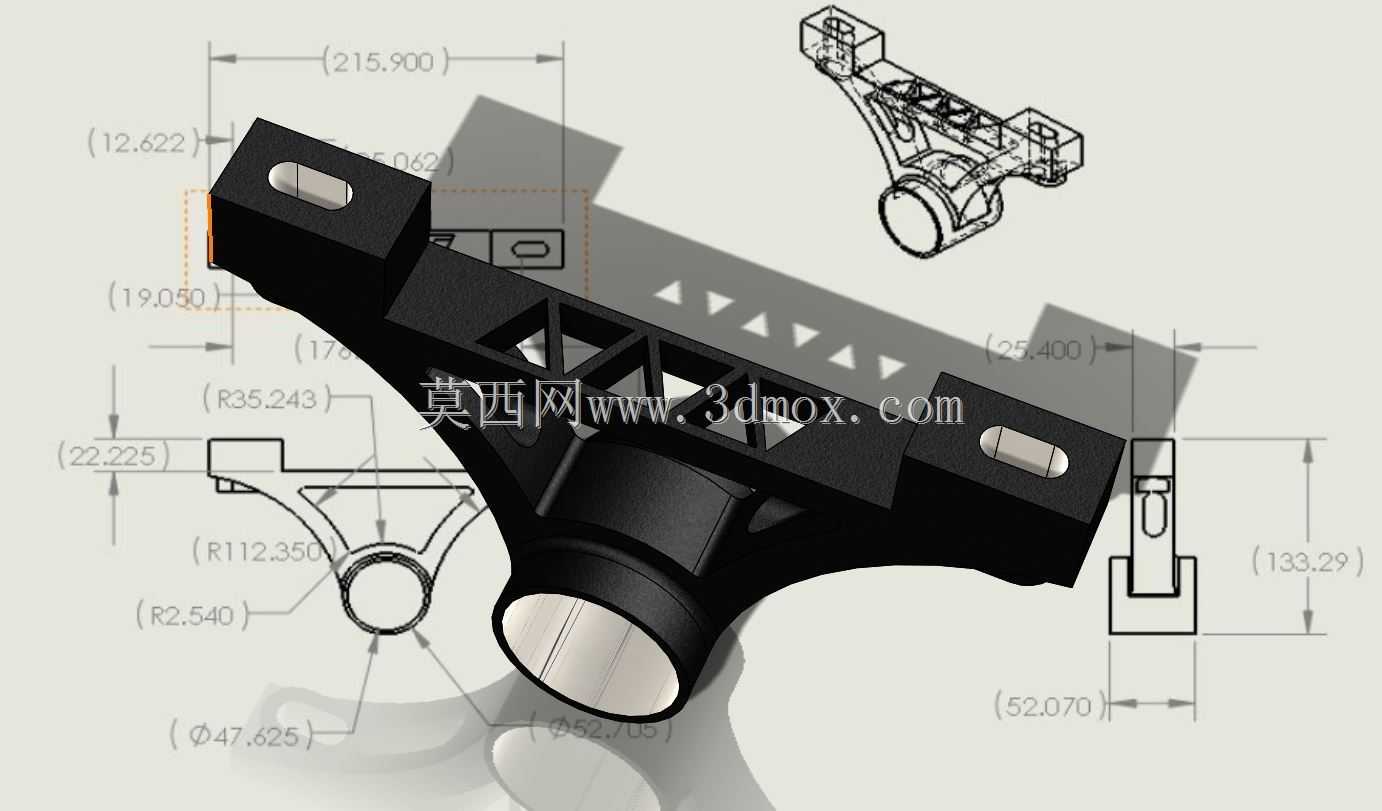

　　该零件为小型轮式行走设备配套的车轮轴承安装支座，主要应用于非道路休闲卡丁车的行走轮系承载场景，承担车轮轴承外圈定位、轮系载荷传递、车架连接固定的核心作用，是轮边承载结构中的关键受力件。零件整体采用对称式三角承载构型，下端为一体式圆筒轴承座结构，内孔可直接适配标准深沟球轴承外圈，加工时需保证内孔圆柱度与端面垂直度，避免轴承装配后出现偏磨、卡滞问题，轴承座端面预留有轴承轴向定位台阶，可限制轴承外圈轴向窜动，满足轮系高速转动时的定位精度要求。上端设置两个带安装沉孔的方形连接凸台，凸台内的沉孔用于穿装连接螺栓，可直接与卡丁车车架的对应安装面贴合固定，两个凸台的中心距、安装孔位公差需严格匹配车架安装边界，保证装配后支座无附加安装应力。

　　连接轴承座与上端安装凸台的支臂采用镂空三角桁架结构，在保证整体结构刚度、满足冲击载荷承载要求的前提下，大幅去除非受力区域的冗余材料，有效降低零件自身重量，适配小型卡丁车对簧下质量减重的设计需求，桁架筋的厚度、排布角度经过受力校核，可承受轮系经过颠簸路面时传递的垂直冲击、侧向转弯载荷以及启动制动时的纵向扭矩，避免支臂出现应力集中断裂问题。零件选用6061T6铝合金作为加工毛坯材料，该材料具备良好的切削加工性能与热处理后强度，重量轻且抗腐蚀性能优异，适合非道路户外使用场景，整体毛坯可采用一体化铣削加工成型，无需额外拼接焊接，减少装配工序带来的累积误差。安装时需先将轴承压入下端轴承座内孔，涂抹适配的润滑脂后装入车轮轴，

　　再通过螺栓将上端两个凸台紧固在车架安装位，装配过程中需保证两个安装面的贴合度，按照扭矩要求拧紧连接螺栓，避免螺栓松动带来的轮系晃动问题。该结构的设计思路打破了传统铸造支座厚重的构型逻辑，通过拓扑优化去除非承载区域材料，在满足1lb以内重量控制要求的同时，完全覆盖卡丁车日常行驶的所有载荷工况，兼顾了轻量化与结构可靠性，可直接用于小型休闲卡丁车的轮系改装、定制车型开发场景，也可作为同类小型轮式设备轮边支座的设计参考，调整安装孔位、轴承座内径参数后即可适配不同载重、不同轮径的小型行走设备。
