轨道车用铸铝小轮带轴承结构设计

　　这款铸铝小轮主要适配轻型轨道输送场景，在车间轻型物料转运轨道、景区小型观光轨道车、仓储线轻型轨道台车这类载荷不大但对轮体自重有要求的场合应用较多。轮体采用铸铝材质，核心是为了降低整套行走机构的自重，相比同尺寸钢制轮，铸铝材质的轮体重量能降低六成左右，对于需要频繁拆装、或者对整车自重控制严格的轻型轨道设备来说，这个减重优势非常明显，同时铸铝的自润滑特性在低速运行场景下能减少轮缘和轨道的摩擦损耗，日常维护不需要额外频繁加注润滑脂。

　　结构设计上，轮体中心集成了标准深沟球轴承安装位，轴承直接压装在轮体中心镗孔内，不需要额外设计轴承座转接结构，既压缩了轮组的轴向安装尺寸，也减少了装配环节的零件数量，压装时只要控制镗孔的公差带在H7区间，就能保证轴承外圈的固定可靠性，不会出现运行过程中轴承外圈跟转的问题。轮辐采用六处镂空的辐条式结构，不是实心轮盘设计，这部分的设计思路是在保证轮体径向承载强度的前提下进一步减重，每处镂空的圆弧过渡都做了R角处理，避免铸造成型后出现应力集中的问题，经过受力校核，在额定静载荷下辐条位置的变形量控制在0.02mm以内，完全满足低速轨道运行的刚度要求。

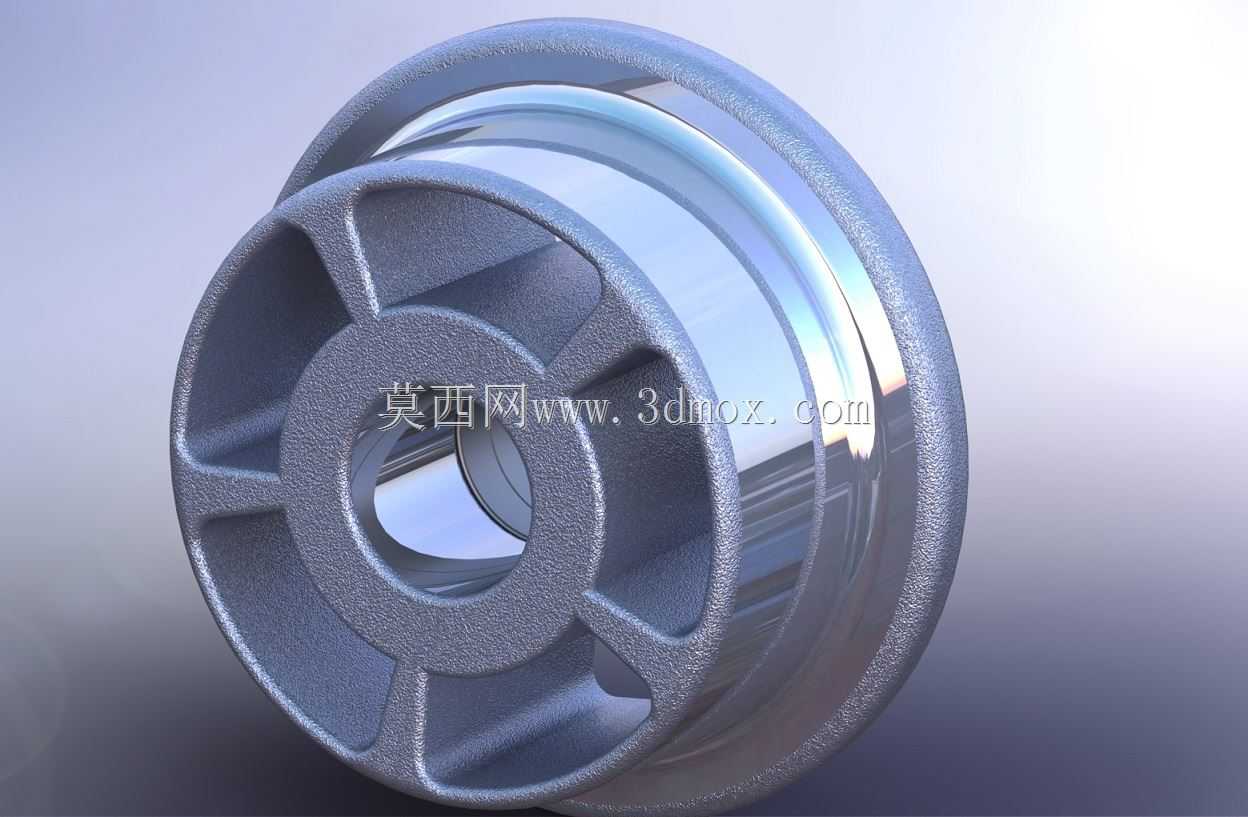

　　轮缘的型面按照轻型钢轨的截面匹配设计，轮缘内侧的导向斜面角度做了优化，过轨道接头或者小曲率弯道的时候不会出现卡滞，踏面做了微弧处理，和轨道顶面的接触应力分布更均匀，不会出现局部偏磨的情况。安装边界上，轮体的轴向总宽度控制在适配常用20kg级轻型轨道的尺寸范围内，中心轴承的内孔直径匹配常规的轮轴安装尺寸，不需要对现有轻型轨道台车的轮轴结构做改动就能直接替换安装。轮体的外圆跳动公差控制在0.05mm以内，保证运行过程中不会出现明显的颠簸振动，对于搭载精密轻型物料的转运场景来说，这个精度等级能满足运行平稳性的要求。

　　实际选型的时候需要注意，这款铸铝轮的额定载荷适合单轮载荷不超过150kg的场景，不适合重载轨道车辆使用，因为铸铝的硬度相比钢制轮更低，重载下容易出现踏面压痕，影响运行平顺性。轴承采用双面密封结构，能阻挡轨道运行过程中产生的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，在常规车间环境下，轴承的免维护运行周期能达到8000小时以上。轮体的非加工面保留铸铝的自然氧化层，不需要额外做喷漆处理，本身就具备不错的防锈能力，在潮湿的车间环境下也不会轻易出现锈蚀问题。
