聚合物吉他琴体CNC加工原型结构设计

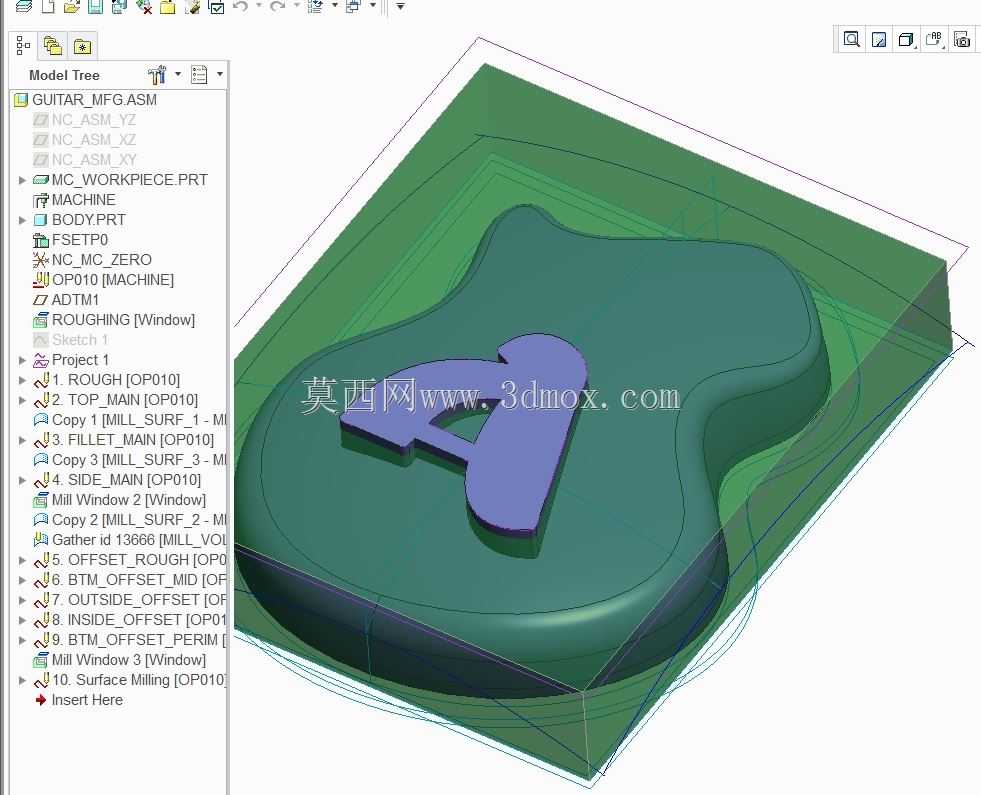

　　该模型针对聚合物材质吉他琴体的CNC数控加工全流程做了完整的工艺路径规划与毛坯适配设计，核心面向乐器制造领域中小批量定制琴体的加工场景，可直接对接三轴数控铣床完成从毛坯开粗到曲面精修的全工序加工，无需额外做路径补全或工艺调整。从实际加工逻辑来看，设计阶段优先匹配了高密度PU泡沫毛坯的装夹边界，将毛坯外形设定为规整矩形块，单边预留3.5mm加工余量，既方便普通平口钳直接装夹，也适配真空吸盘的装夹尺寸要求，不需要额外制作专用工装，能大幅降低单件定制的加工准备成本。加工路径的排布完全贴合泡沫材质的切削特性，开粗工序采用分层环绕走刀，每层切深控制在4mm，走刀速率匹配高速钢铣刀的切削参数，避免泡沫材质因切削热出现熔融粘刀的问题；

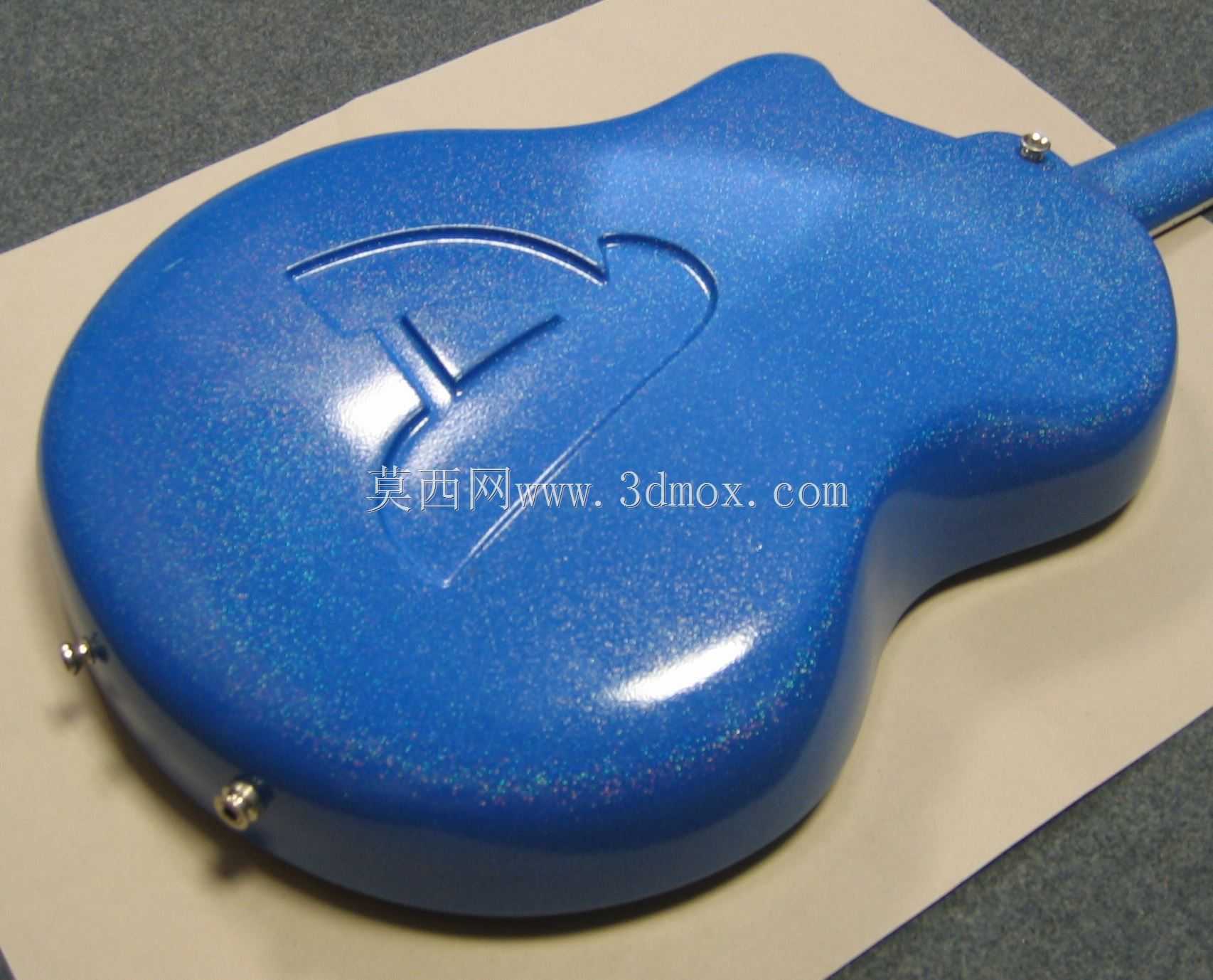

　　半精修阶段预留0.3mm精加工余量，针对琴身的弧形曲面做等步距平行走刀，步距设定为0.8mm，保证曲面加工后的残留高度控制在0.05mm以内，减少后续手工打磨的工作量；精修阶段针对琴身轮廓边缘、拾音器安装槽位做单独路径优化，边缘处采用圆弧进刀退刀方式，避免接刀痕在琴体外观面留下明显瑕疵，槽位加工则严格匹配标准拾音器的安装尺寸公差，控制在±0.1mm范围内，保证后续五金配件可直接装配无需二次修配。从结构设计层面，模型完整还原了民谣吉他琴身的声学曲面弧度，面板与背板的弧度过渡完全参照量产实木吉他的曲率参数，保证PU泡沫材质加工出的原型在结构验证阶段，可直接模拟实木琴体的装配适配性，包括琴颈连接位的尺寸、背带钉安装孔位、

　　琴桥安装平面的平面度都做了精准的特征还原，可直接用于新琴型开发阶段的结构验证、装配干涉检查，也可作为翻模制作玻璃钢模具的母模使用。整个加工路径的排布还考虑了机床的行程适配，整体加工范围控制在600mm×400mm×120mm以内，可适配绝大多数中小型三轴数控铣床的加工行程，不需要大行程设备即可完成加工，同时路径中加入了多工序的抬刀安全高度设置，所有快速移动的抬刀高度统一设定为15mm，避免走刀过程中碰撞夹具或毛坯残留凸台，加工过程中可实现无人值守自动运行，单块琴体原型的总加工时长可控制在2.5小时以内，相比传统手工修型的制作方式，加工精度一致性提升明显，曲面轮廓度误差可控制在0.2mm以内，完全满足乐器原型开发的精度要求。
