曲面成型模具用异形镶块结构设计

　　这套模具镶块主要应用于带复杂曲面特征的注塑件成型工序，是模具型腔部分的核心成型构件，直接决定产品外观曲面的成型精度与表面质量。在实际注塑生产场景中，这类镶块通常安装在定模或者动模的模仁安装槽内，承担产品异形曲面区域的胶料填充成型、冷却传导以及脱模辅助的多重作用，相比整体式模仁，拆分式镶块结构能够大幅降低复杂曲面的加工难度，同时便于后续生产过程中磨损部位的快速更换，减少模具维护的停机时长。

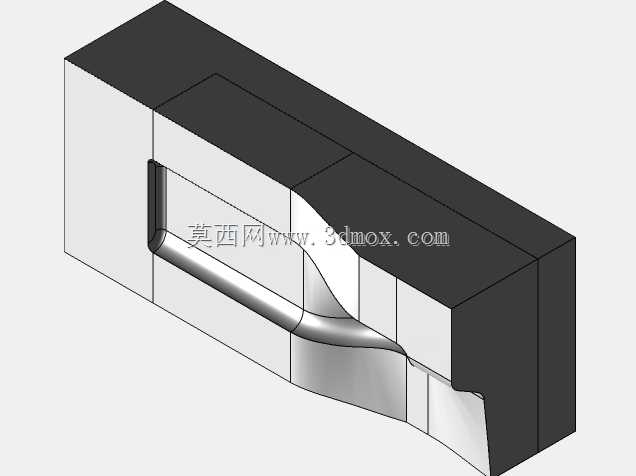

　　从设计思路来看，该镶块的分型面完全贴合产品曲面的自然走向，在曲面转折的陡峭位置做了合理的插穿封胶结构设计，封胶面预留了足够的贴合宽度，避免注塑过程中出现飞边、披锋等质量缺陷。镶块的安装基准面采用了平面定位加销钉防转的组合方式，安装边界做了均匀的避空处理，仅在封胶区域和定位贴合区域保留精密配合面，既保证了镶块安装后的位置精度，也降低了镶块与模仁槽的配合加工难度，装配时无需反复修配即可快速到位。

　　功能特性方面，镶块的成型曲面做了均匀的抛光余量预留，后续省模工序可以顺着料流方向完成镜面抛光，减少胶料填充时的流动阻力，避免产品表面出现流痕、困气等问题。镶块内部在不影响结构强度的位置，可以随形布置冷却水道，保证成型过程中曲面区域的温度均匀分布，减少产品因冷却不均产生的翘曲变形，提升成型尺寸的稳定性。镶块的边角位置全部做了工艺倒角处理，既避免装配过程中锐边磕碰损伤模仁，也能减少应力集中，提升镶块在反复开合模受力过程中的结构强度，延长使用寿命。

　　在实际生产适配中，这类镶块需要匹配对应模架的安装槽尺寸，安装时要保证镶块分型面与模仁整体分型面的平面度误差控制在合理范围内，避免合模时出现压模损伤。针对不同流动性的塑胶原料，镶块的封胶面粗糙度需要做对应调整，比如加工流动性较好的原料时，封胶面的贴合精度要求更高，防止溢料。同时镶块的选材通常会根据生产批量选择对应牌号的模具钢，批量较大的生产场景会选用淬火硬度较高的钢材，提升镶块的耐磨性能，小批量打样场景也可选用预硬钢降低加工成本，适配不同的生产需求。
