球鼻曲面五轴联动加工倾斜角验证结构

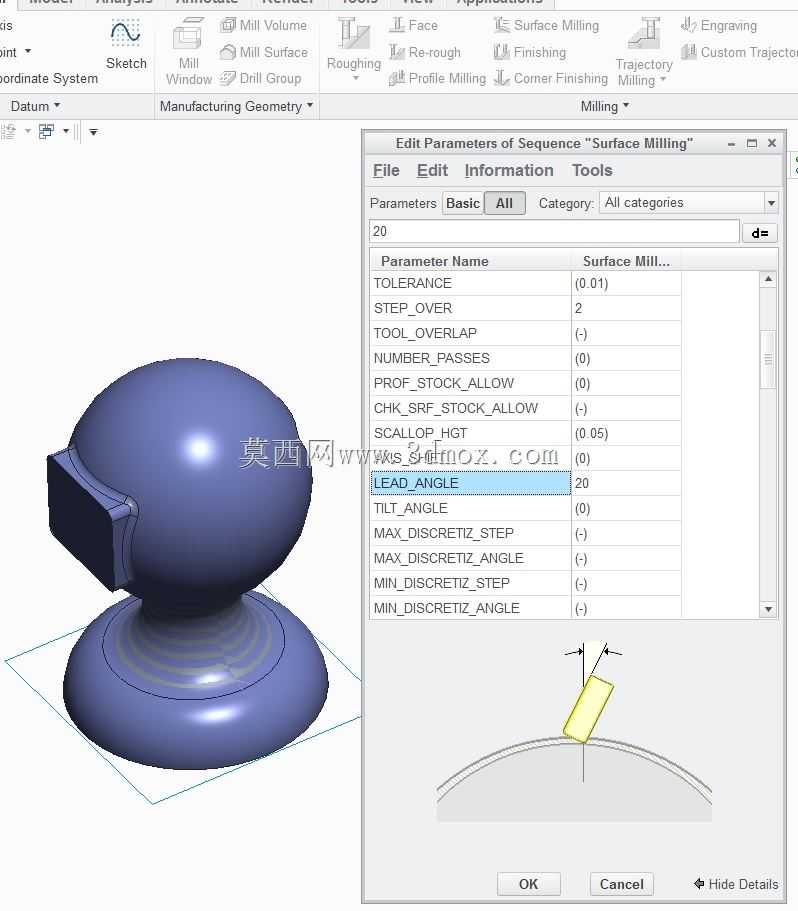

　　这套结构针对复杂回转曲面的五轴加工刀路验证场景搭建，核心是模拟球鼻类异形回转件的最终表面扫描加工工况，解决常规三轴加工无法覆盖连续曲面法向切削的痛点。实际生产中，这类球鼻结构常见于流体部件端头、精密球面密封件、异形回转模具型腔的加工环节，加工过程中刀具需要始终保持与工件曲面法向的固定倾角，避免球头刀切削点落在刀尖零速区域造成的表面烧蚀、刀纹不均问题。设计时特意将工件装夹基座设置为20度固定倾斜角，这个角度是经过大量切削试验验证的最优倾角区间，既可以让刀具侧刃参与部分切削，降低刀尖磨损速率，也能避让五轴机床的转轴奇异点区域，避免加工过程中出现轴运动突变造成的过切或撞机风险。从安装边界来看，

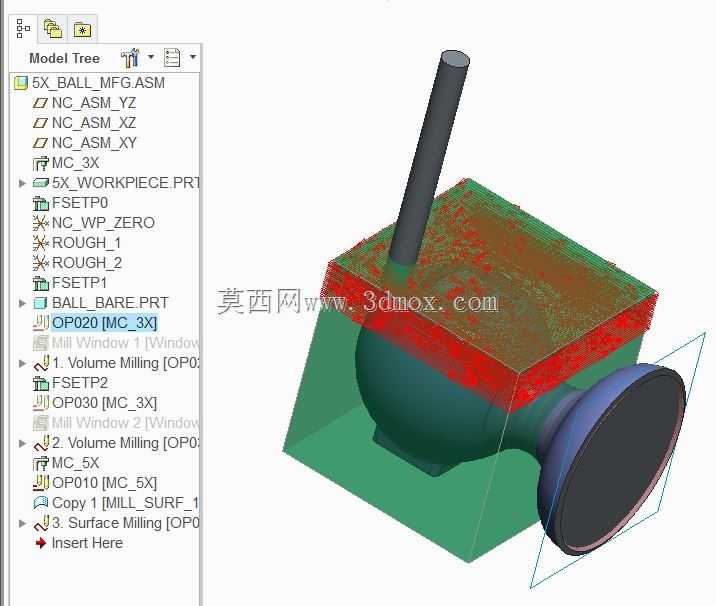

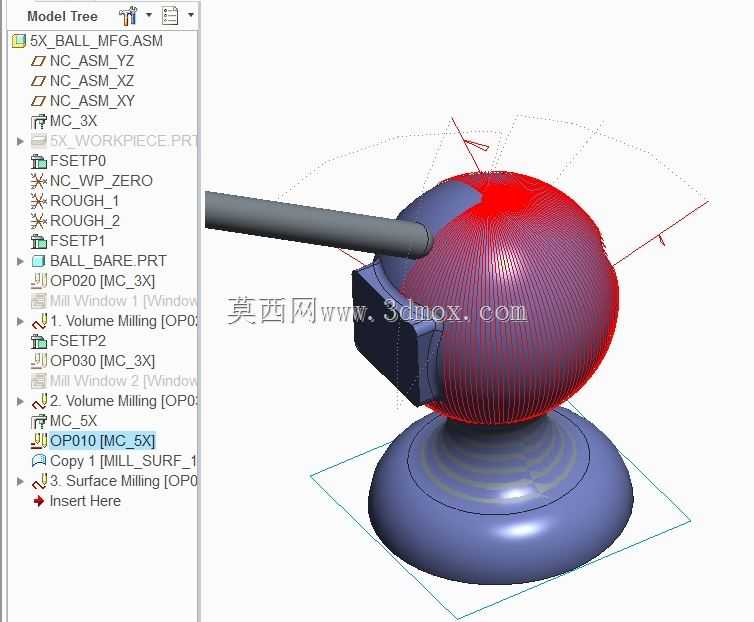

　　底部圆形装夹座的直径适配常规五轴机床的转台台面安装孔位，不需要额外制作过渡工装即可直接装夹定位，工件装夹后的总高度控制在机床Z轴有效行程的中段区间，既不会因为悬伸过长造成切削振颤，也能充分利用五轴摆头的摆动角度范围，覆盖球鼻件从顶部到根部与基座衔接处的全部加工区域。左侧的模型树结构完整保留了加工工序的层级逻辑，从粗加工开粗、半精加工留量到最终表面扫描精加工的工序步骤清晰可查，每一步工序对应的坐标系设置、刀具参数区间、安全平面高度都做了对应匹配，粗加工环节采用分层铣削策略快速去除大余量，半精加工预留均匀的0.15mm精加工余量，最终精加工采用螺旋扫描走刀方式，保证曲面表面纹理连续均匀。

　　这套结构的刀路设置特意规避了常规五轴加工中常见的摆轴超程问题，所有走刀路径的转轴摆动范围都控制在机床B、C轴的有效行程内，不需要额外做后处理的行程超限修正，同时刀轴矢量的变化速率做了平滑处理，避免加工过程中转轴加减速过快造成的表面振纹。实际应用中，这套验证结构可以直接用于五轴机床的切削精度校验，也可以作为同类曲面零件加工的刀路模板，调整工件曲面参数后即可快速生成对应加工路径，大幅减少复杂曲面零件的刀路编制时间，降低新零件加工的试切成本。
