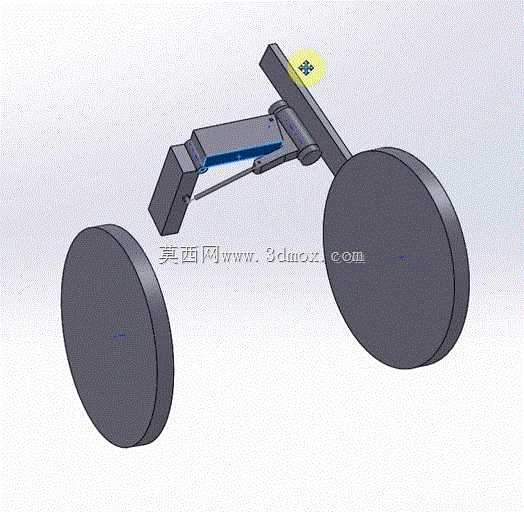

双轮铰接式连杆传动运动机构

　　这套双轮铰接式连杆传动机构，常被应用在小型代步装置、窄空间巡检移动载体的传动方案验证环节，核心是通过多段铰接连杆的角度联动，实现两个轮体之间的动力传递与姿态调整，适配非平整路面的小幅颠簸缓冲需求。从结构设计逻辑来看，整套机构没有采用传统的一体式车架连接方案，而是将两个轮体的安装座通过三段式铰接臂进行连接，中间段的连杆搭配微型气撑结构，能够在轮体遇到垂直方向位移时，通过铰接点的转动抵消部分冲击力，避免刚性连接带来的结构应力集中。在安装边界的考量上，两个轮体采用等直径圆盘式结构设计，轮体端面与铰接臂的安装面预留了3mm的装配间隙，避免轮体转动过程中与臂体发生摩擦干涉；铰接臂的总伸展长度控制在两轮中心距的1.2倍范围内，

　　当臂体处于最大折叠角度时，整体横向尺寸不会超出轮体的外圆边界，能够满足小型载体对紧凑安装空间的要求。功能特性层面，这套机构的铰接点全部采用销轴式转动连接，每个转动副的配合公差选取H7/g6的间隙配合等级，既保证转动过程的顺滑度，又不会因为间隙过大导致传动过程出现旷量；中间的支撑连杆可以根据实际负载需求调整安装孔位，改变力臂长度从而调整整体的缓冲刚度，适配0.5kg到5kg不等的上部载体负载。在实际应用场景中，这类结构常被用于教学类机械原理演示装置，能够直观展示平面连杆机构的运动轨迹与力传递特性，也可以经过尺寸缩放后应用在小型探测机器人的行走部，通过连杆的联动实现轮距的小幅自适应调整，提升在狭窄管道、凹凸台面的通过能力。

　　设计过程中需要重点校核铰接点的剪切强度，尤其是中间连接臂与轮座连接的销轴，需要承受机构运动过程中的交变载荷，因此销轴材质选取45号钢调质处理，表面硬度达到HRC28-32，保证长期往复运动下不会出现磨损变形；轮体部分采用实心圆盘结构，不需要额外设计轮辐，既简化了加工工艺，也能在运动仿真过程中更清晰地观察轮体的转动角度变化，方便验证连杆运动的死点位置，避免实际装配后出现机构卡滞的问题。
