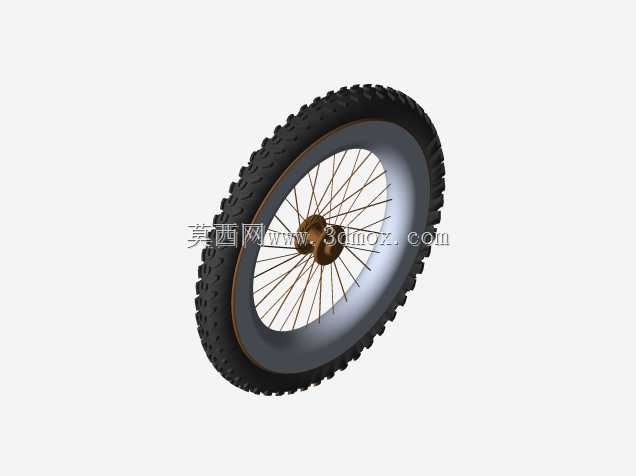

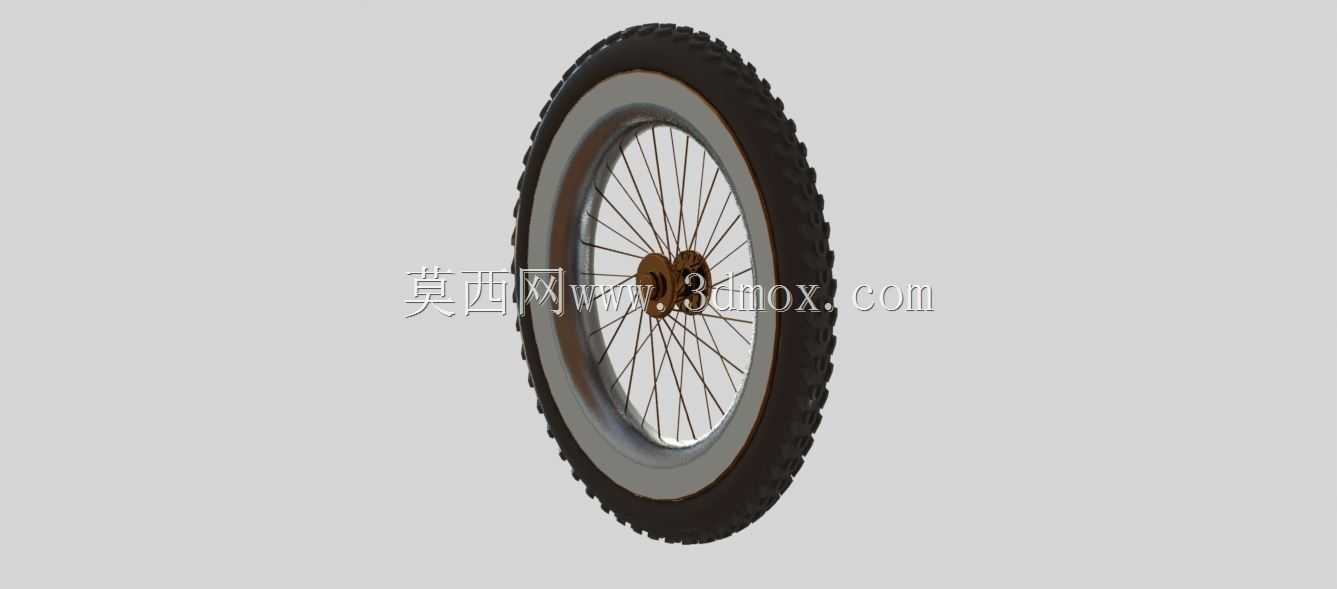

自行车辐条式轮组带外胎结构设计

　　日常代步、山地越野类自行车的行走核心部件，轮组的结构合理性直接决定骑行过程的滚阻表现、承重能力与颠簸路段的缓冲效果。这套带外胎的辐条式轮组，在设计阶段优先匹配非机动两轮车的使用场景，兼顾铺装路面通勤与非铺装路面轻度越野的使用需求，轮辋采用带唇边的圈型结构，唇边高度刚好卡住外胎的胎圈位置，避免充气后胎体出现窜动滑脱的问题，轮辋内侧预留的气嘴安装位，适配常规美式气门芯的安装尺寸，不需要额外做扩孔或者衬套补强。辐条采用交叉编织的排布方式，每根辐条的张紧度在建模时就做了受力模拟，从花鼓法兰盘位置延伸到轮辋的固定孔位，不同角度的辐条分别承担垂直方向的承重、行进方向的扭矩传递以及转向时的侧向受力，避免单根辐条受力过载出现断裂变形。

　　花鼓部分设计为双轴承支撑结构，中心轴的安装直径匹配常规自行车前叉的开档尺寸，两端的锁紧螺纹规格通用市面常见的花鼓锁紧螺母，不需要定制特殊规格的紧固件就能完成装车固定。外胎部分做了块状胎纹的造型，胎面的凸起花纹块在湿滑路面或者松散泥土路面可以提供足够的抓地力，胎侧的厚度做了渐变处理，靠近胎圈的位置厚度更大，避免拆装过程中出现胎侧撕裂，胎面下方的缓冲层结构在建模时做了分层示意，能够过滤路面传来的小幅颠簸，降低骑行过程中的震感。整套轮组的外形尺寸参考26寸山地车轮组的通用规格，轮组整体的轴向宽度控制在常规前叉、后叉的安装间隙范围内，安装时不需要额外调整车架的开档尺寸，外胎的最大外径不会在转向过程中与车架前叉、挡泥板部件出现运动干涉。建模过程中对轮组的转动同心度做了校验，花鼓中心轴与轮辋的同轴度偏差控制在合理范围内，避免装车后出现轮组偏摆、刹车蹭圈的问题，辐条与花鼓、轮辋的连接位置都做了圆角过渡，减少应力集中点，提升长期使用的结构强度。
