直径400mm锤式粉碎机转子圆盘结构

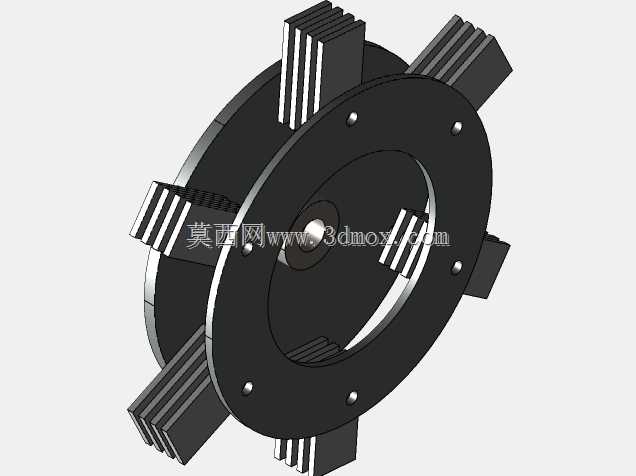

　　在矿山、建材、固废回收等物料破碎作业场景中，锤式粉碎机依靠高速回转的转子组件带动锤头冲击物料完成粗碎、中碎工序，转子圆盘作为整个转子总成的核心承载基体，其结构合理性直接决定设备运行稳定性与易损件更换效率。这款直径400mm的转子圆盘，采用多凸耳周向均布的结构形式，每个凸耳位置预留锤轴安装位，可配套装配多组叠层式锤片，作业时随主轴高速回转，锤片在离心力作用下向外甩开，对进入破碎腔的煤块、石灰石、建筑废渣等中硬物料施加冲击载荷，同时配合腔体内衬板完成物料的碰撞、研磨破碎，最终将物料破碎至符合筛网孔径的粒度后排出。设计阶段首先考虑回转部件的动平衡性能，所有锤轴安装孔沿圆盘中心呈等角度圆周分布，相邻安装位的角度偏差控制在极小范围内，

　　避免高速回转时产生偏载振动，降低主轴轴承的交变载荷冲击，延长轴承使用寿命。圆盘中心设置阶梯式轴孔，可与对应直径的主轴通过键连接实现周向固定，轴孔周边的加厚凸台结构，可提升主轴配合段的结构强度，避免长期传递扭矩时出现孔位变形、键槽崩裂的问题。圆盘本体上沿周向分布的紧固孔，可用于相邻圆盘之间的间隔套定位，多片圆盘按固定间距装配在主轴上时，可通过穿装在紧固孔内的拉杆实现整体锁紧，保证整个转子总成的轴向刚度，避免长期作业后圆盘出现轴向窜动。每个锤轴安装位的凸耳结构做了圆弧过渡处理，减少应力集中点，即使在处理硬度偏高的物料、锤头受到突发冲击载荷时，也能避免凸耳根部出现裂纹扩展。从安装边界来看，

　　400mm的圆盘直径适配中小型锤式粉碎机的腔体尺寸，装配后锤头回转直径与腔体内壁预留足够的安全间隙，既避免运转时锤头刮蹭衬板，也能保证物料在腔体内有足够的冲击破碎空间。叠层式锤片的安装结构，允许单组锤片出现磨损后单独更换，无需拆卸整个转子总成，大幅降低设备运维的停机时间。圆盘盘面的减重设计在保证结构强度的前提下，适当去除非承载区域的多余材料，降低转子整体转动惯量，减少设备启动时的电机负载冲击，同时也能降低回转过程中的风阻损耗，提升设备运行的能效表现。实际作业过程中，转子圆盘不仅要承受锤头冲击物料时的反作用力，还要承接物料被击打后反弹的随机载荷，因此结构设计上对所有受力截面的强度冗余做了充分校核，保证在满负荷连续作业工况下，圆盘本体不会出现结构性失效，为整个破碎工序的稳定运行提供可靠的结构支撑。
