面包烘焙竖炉金属框架结构设计

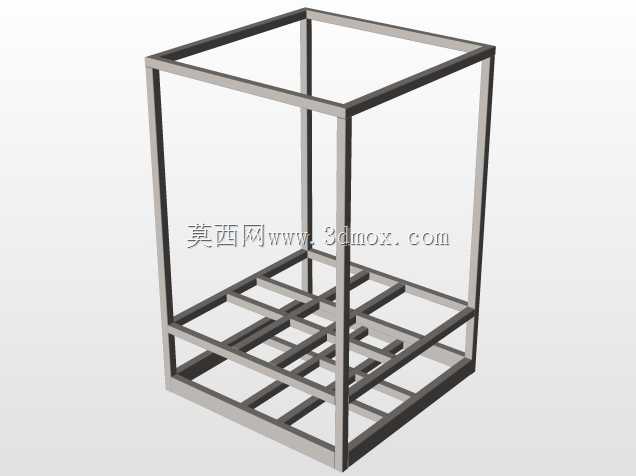

　　该结构为面包竖炉的主体承载框架，主要应用于商用烘焙生产线的立式烘烤设备配套，作为炉体内胆、保温层、加热组件及外部护板的安装基体，承担整台设备的静载与运行过程中的动载荷，是竖炉类烘焙设备的核心支撑部件。框架整体采用立方立式布局，底部设置格栅式承托结构，区别于整块底板的设计，既可以降低框架整体自重，又能预留出热空气循环的流通通道，适配竖炉底部热风循环风道的安装需求，同时格栅的排布间距经过承重校核，可均匀承载炉内多层烤盘架及待烘烤面包坯的总重量，避免长期使用出现底部变形。框架的竖向立柱与横向围边均采用标准规格金属方管焊接成型，立柱与横撑的连接节点采用满焊工艺，焊后做打磨整平处理，保证后续外护板安装时的贴合度，顶部为闭合式方框结构，

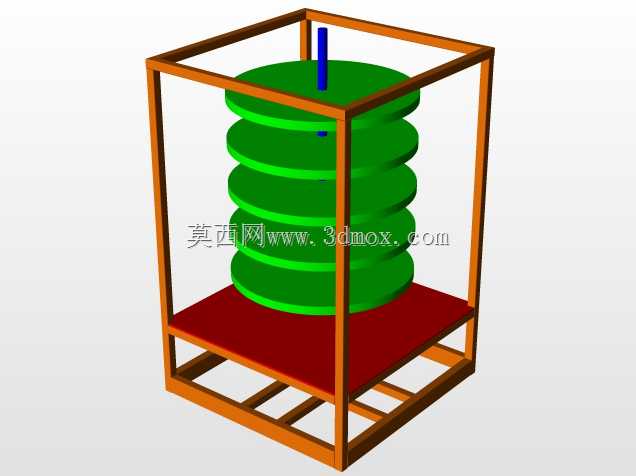

　　可用于安装顶部加热模块、排气风道及控制组件的固定支座，顶部边框预留的安装孔位可直接适配常规商用烘焙设备的标准组件安装尺寸，无需二次打孔加工。从安装边界来看，框架的外部轮廓尺寸适配标准商用烘焙车间的设备摆放预留空间，底部框架的支脚位置可适配可调脚杯或万向脚轮的安装，满足设备调平与短距离移位的需求，框架的内部净空尺寸可容纳标准尺寸的多层烤盘输送架，竖向立柱内侧预留的安装位可固定导轨，用于烤盘架的升降导向，避免运行过程中出现架体偏移。设计过程中优先考虑了食品加工设备的结构易清洁性，框架所有杆件均采用直角拼接，无难以清理的死角结构，焊接位置打磨光滑无毛刺，后续做防锈耐高温涂层处理后，可满足烘焙车间的卫生清洁要求，

　　同时框架的模块化方管拼接设计，在生产阶段可直接采用定尺管材切割焊接，无需复杂的折弯或冲压工序，加工难度低，生产效率高，适合批量配套生产。框架的侧向横撑可用于固定保温层的挂装件，避免保温层在设备长期冷热交替工况下出现脱落，同时侧向的结构强度可承受检修过程中操作人员的倚靠载荷，无需额外增加加强筋结构，在保证结构强度的前提下尽可能压缩了材料用量，控制了整体制造成本。
