框架式立式熔炼炉结构设计方案

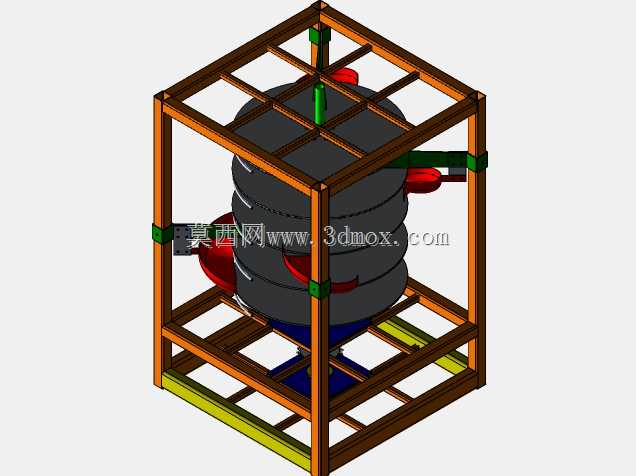

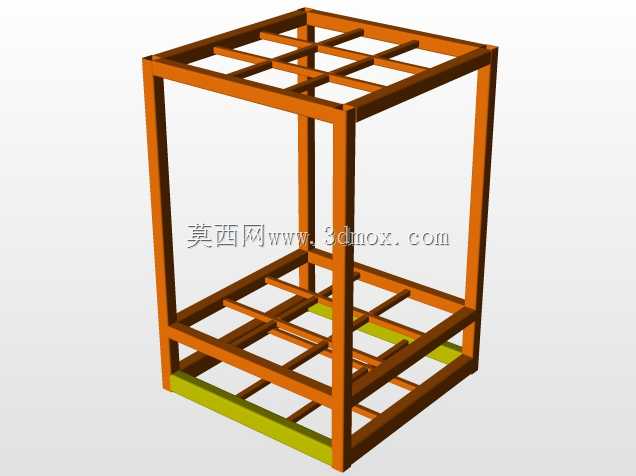

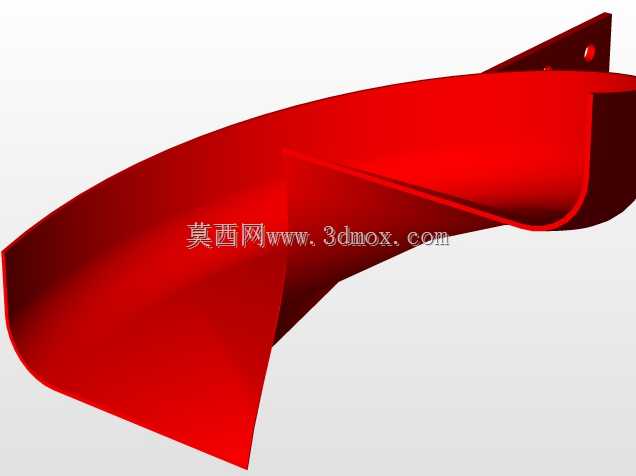

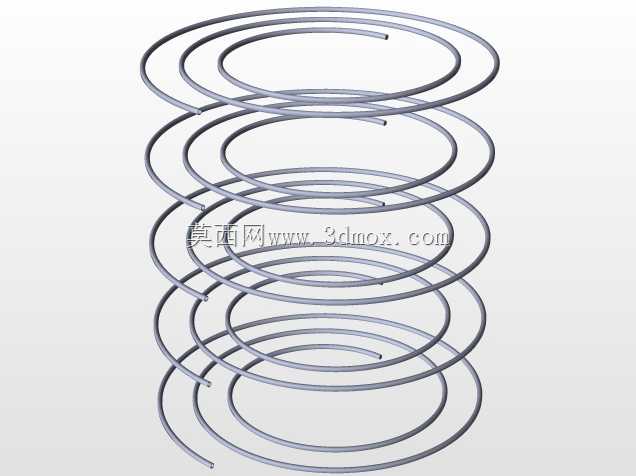

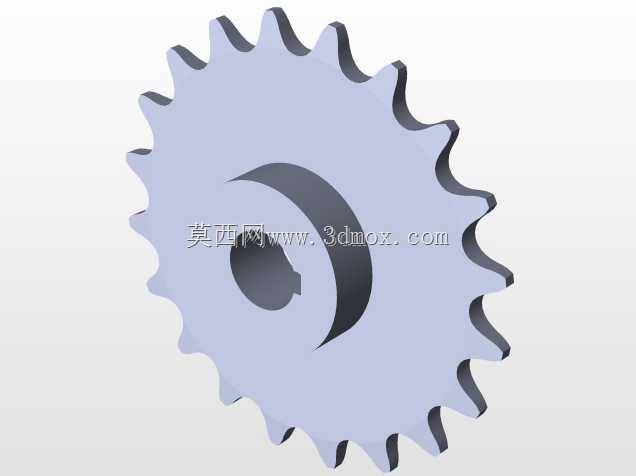

　　这款立式熔炼设备主要面向小型金属铸造、合金配料熔炼、实验室金属试样制备等场景，适配小批量有色金属、低熔点黑色金属的熔融作业，可直接对接小型浇铸生产线、铸锭工位，也可作为热处理车间的辅助熔融单元使用。设备整体采用方管焊接框架作为承载主体，框架结构做了等距横纵撑排布，既能够承托炉体满载时的整体重量，也预留了足够的检修操作空间，侧面的接口位置完全避开框架立柱遮挡，方便外接管路、测温元件的走线与后期拆装维护。炉体采用多层叠装式筒体结构，层间做了密封止口设计，既可以减少炉内热量向外散失，也能根据熔炼工艺需求调整内部有效容积，适配不同单次投料量的作业需求。炉体顶部预留了投料与排气接口，侧部分布的接口分别对应测温元件安装、熔融金属出料、

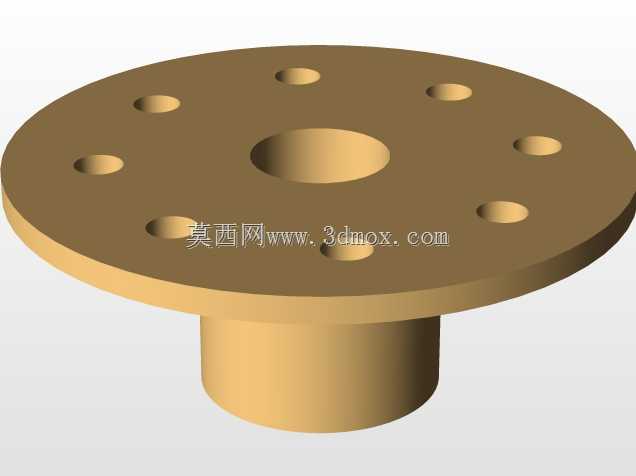

　　保护气通入的功能，底部设置了定位支撑座，与框架底部的安装梁通过螺栓刚性连接，避免炉体在作业过程中出现移位。框架底部的承托梁做了加宽处理，既可以适配炉体底部的保温层安装空间，也预留了叉车转运的插槽位置，方便设备在车间内的转场移位。设计过程中优先考虑了炉体热膨胀的补偿空间，框架与炉体的连接位置均设置了长圆孔调节位，避免炉体受热膨胀后对框架产生额外的结构应力，侧部接口的伸出长度做了统一规划，所有外接元件的安装面都处于框架外侧的安全操作范围内，操作人员无需探入框架内部即可完成阀门操作、元件更换等日常作业。框架的顶部横梁预留了吊装孔位，设备整体组装完成后可直接通过吊具完成整机组装吊装，无需额外制作吊具工装。

　　炉体与框架之间预留了足够的保温层填充间隙，可根据作业温度需求填充不同厚度的保温材料，减少炉壁散热对车间作业环境的影响，同时避免框架长期处于高温环境下出现结构强度下降的问题。出料口的高度设置匹配常规小型浇铸包的接料高度，无需额外设置接料平台即可完成熔融金属的接取作业，降低配套设施的投入成本。
