立式锥底真空蒸发处理罐体结构

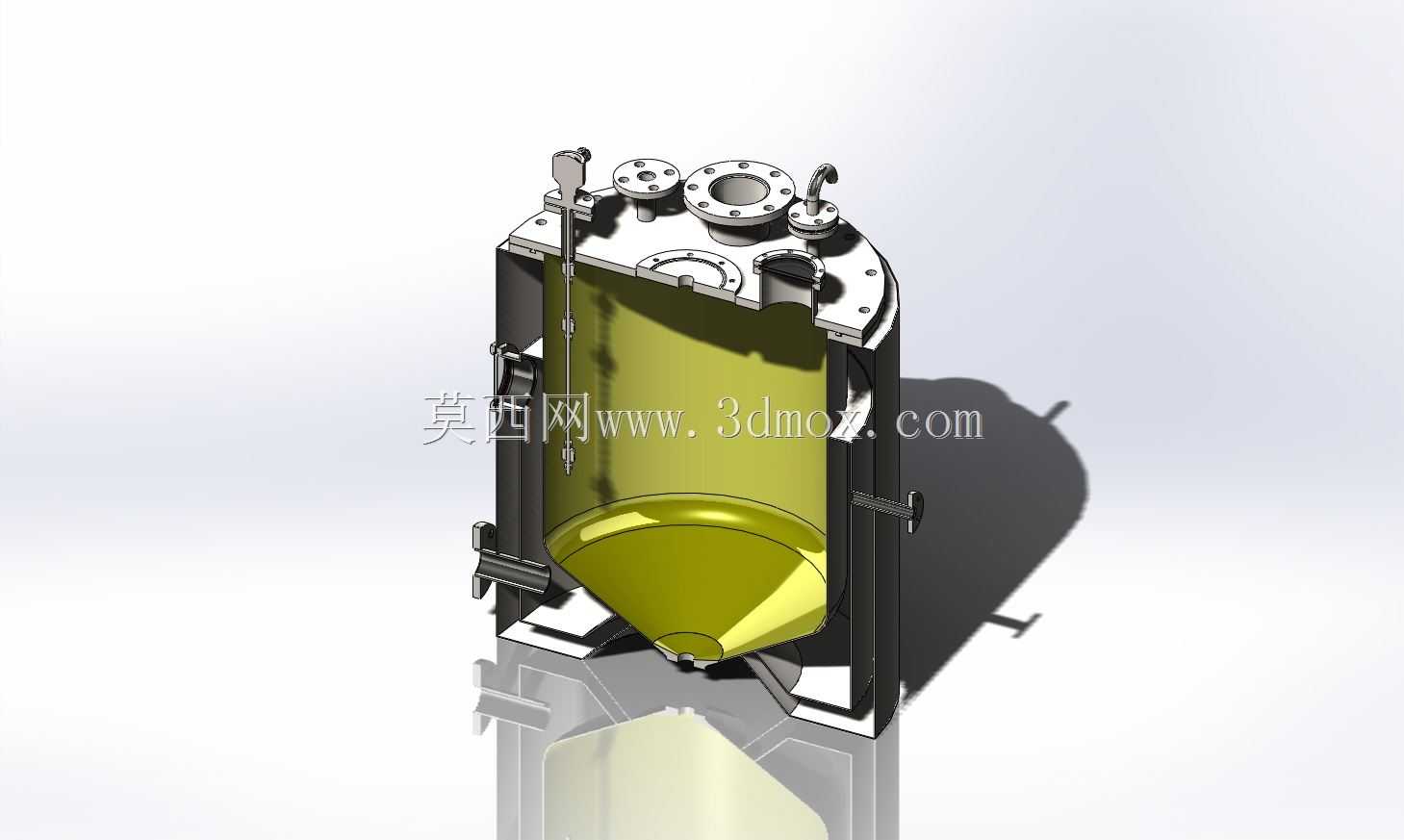

　　这款立式锥底结构的真空蒸发设备，常应用于精细化工、食品浓缩、医药溶剂回收、工业废水减量等场景，核心作用是在负压环境下降低料液沸点，完成热敏性物料的低温蒸发浓缩、溶剂脱除或废液减容处理，相比常压蒸发能大幅减少高温对物料有效成分的破坏，同时降低蒸发过程的能耗。从结构设计来看，设备采用上圆下锥的立式布局，上部直筒段为主要的蒸发气液分离空间，足够的筒体高度能给蒸发上升的二次蒸汽预留足够的沉降距离，减少雾沫夹带，避免料液被二次蒸汽裹挟带出罐体；下部锥底设计完全考虑了浓缩后高粘度、含固料液的出料需求，锥角经过适配常规高粘度物料流动角度设计，不会出现料液挂壁、积料死角，排料时能依靠自重完全排空罐内残液，减少物料残留与清洗工作量。

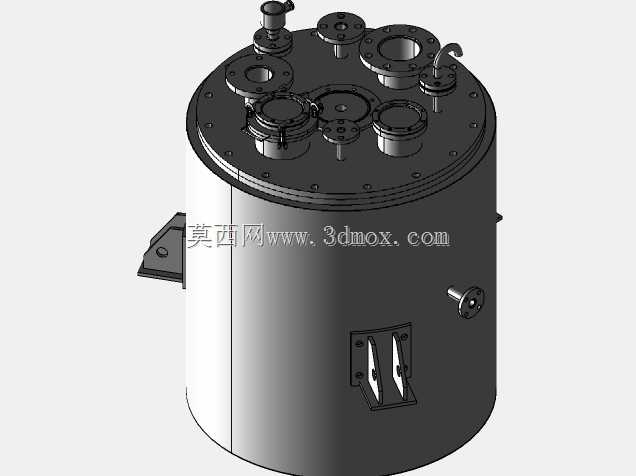

　　罐体顶部的接口布局经过功能分区，大口径法兰为人孔或主进料口，方便检修人员进入罐体内部维护、清洗，旁侧的小口径法兰分别对应二次蒸汽出口、真空表接口、进料口、清洗喷淋口、安全阀接口，所有接口的法兰压力等级匹配设备的真空工作工况，避免负压下出现密封泄漏问题。罐体侧面设置的快开式检修结构，可在不拆卸顶部主法兰的情况下完成局部观察、小范围检修操作，外部的支腿结构直接与罐体筒身加强圈焊接固定，支腿的安装孔位间距适配常规车间设备安装平台的预留尺寸，安装时不需要额外制作复杂的过渡支架，直接通过地脚螺栓固定即可满足承重要求。设备满容积200L，操作容积控制在100L，预留了一半的气相空间，完全符合真空蒸发设备的装料系数要求，

　　避免料液沸腾时漫灌进入蒸汽管路；设备整体重量420KG，安装时仅需要考虑平台单位面积承重满足载荷要求即可，不需要额外做加固处理。建模过程中完全还原了罐体的壁厚、法兰密封面结构、支腿受力加强结构、内部锥底过渡圆角，所有配合尺寸都按照实际加工公差要求设定，可直接用于设备选型参考、结构校核、生产出图使用，也可作为同类型蒸发设备的设计改型基础模板，调整容积、接口位置即可适配不同的工艺需求。
