家禽屠宰设备用螺旋贯穿销轴结构

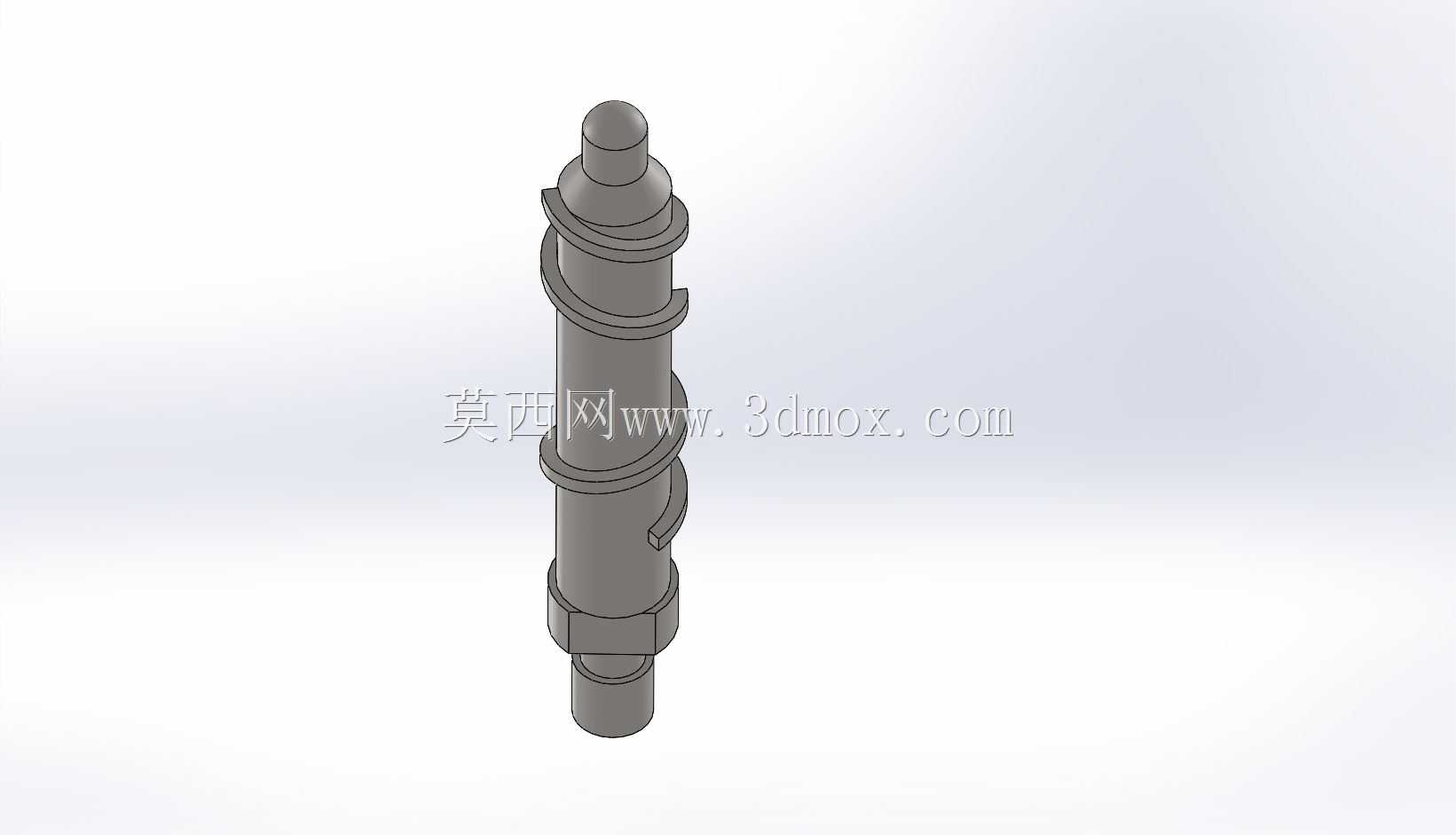

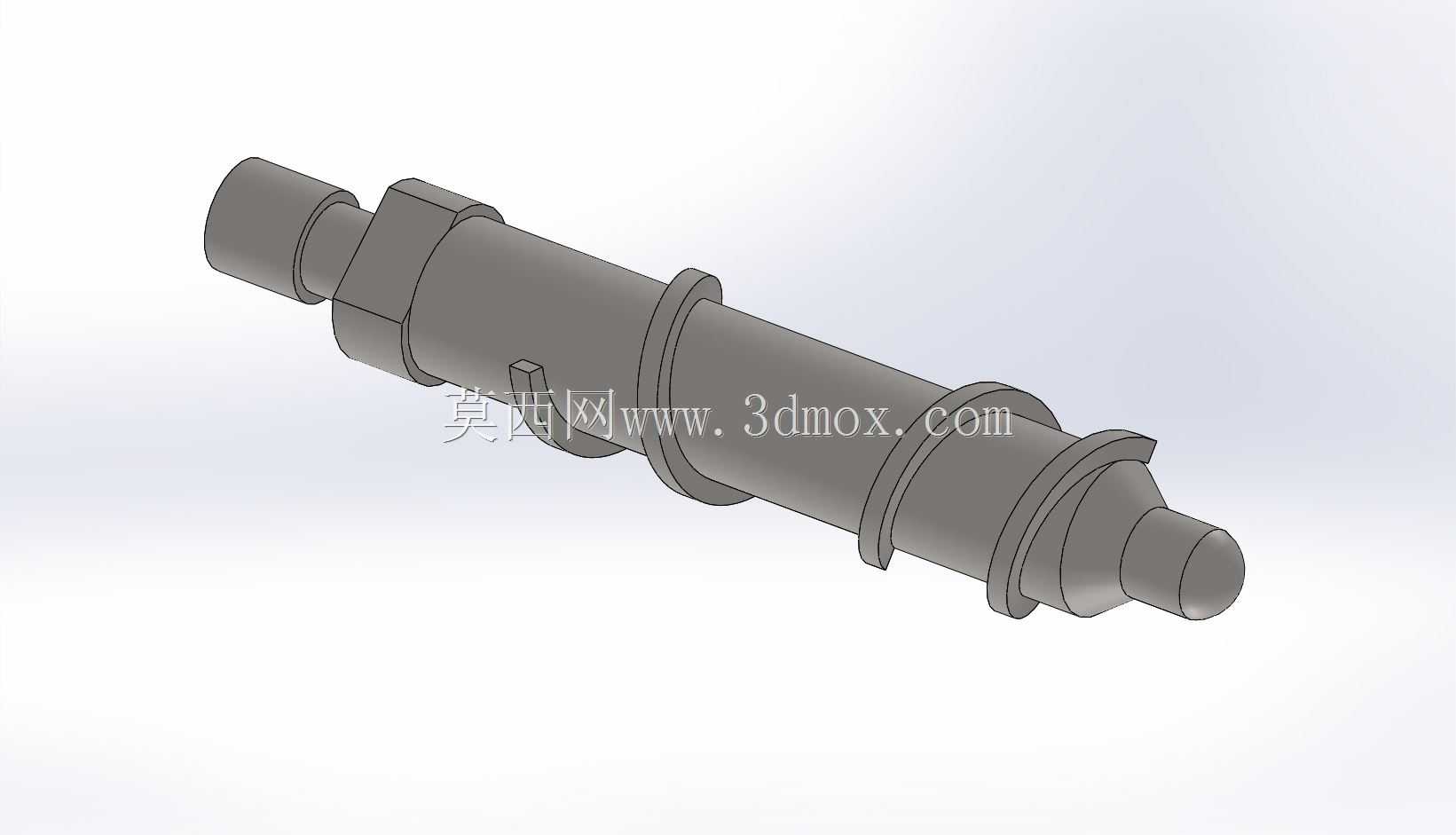

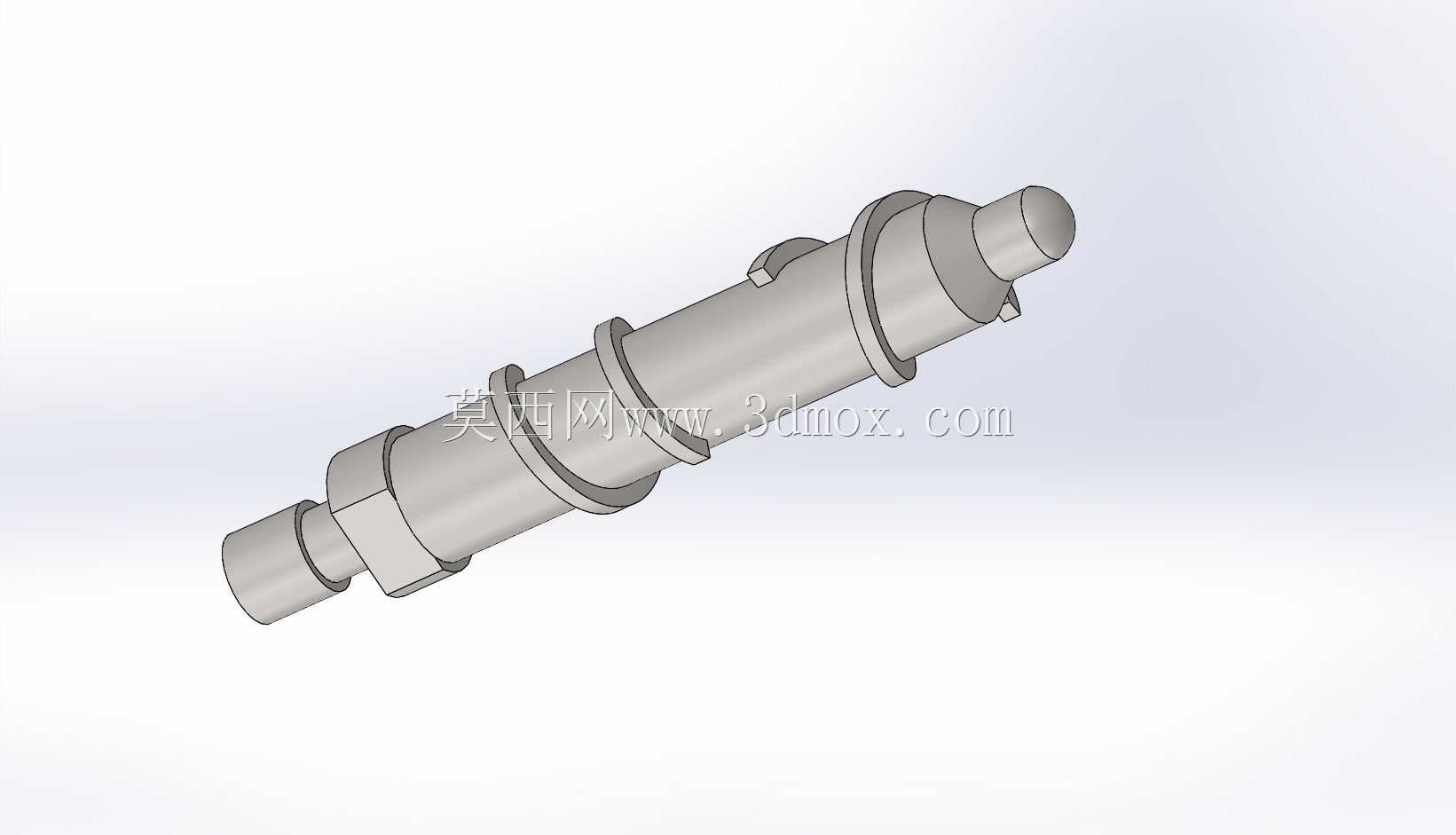

　　在家禽屠宰加工的流水线工位中，这类带螺旋结构的贯穿销轴属于核心传动与定位复合零件，主要承担禽类躯体的定位输送、配合工位刀具完成精准剖切的作用，区别于普通圆柱销轴，其表面的螺旋凸缘结构可以在输送过程中带动禽体匀速转动，保证剖切工位的切口一致性，避免因禽体偏移导致的剖切偏差，降低残次品率。从结构设计来看，该销轴采用多段阶梯式轴身布局，最左端的细轴段用于安装驱动端的联轴器或者链轮，传递旋转动力，相邻的六角轴段是装配时的扳手卡位，方便安装锁紧时施加扭矩，避免轴身跟转；中间段的多道环形凸缘一方面起到轴向定位作用，和机架上的衬套配合限制轴的轴向窜动，另一方面凸缘之间的凹槽可以嵌入输送链的拨爪，实现轴体随输送链同步行进的同时保持自身旋转动作。

　　靠近右端的螺旋凸缘是核心功能段，螺旋升角经过反复校核，匹配禽体在该工位的行进速度，保证禽体套入后能以稳定转速旋转，让剖切刀具可以沿预设轨迹完成作业，最右端的锥头结构是导向段，方便禽体从端部顺利套入轴身，减少上料时的卡滞问题。设计过程中需要重点考虑安装边界尺寸，轴身各段的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现跳动，导致剖切位置偏移；螺旋段的外径要匹配常用家禽的腔体尺寸，过小会导致禽体固定不稳，过大则会出现上料困难、禽体破损的问题。轴身的表面粗糙度需要达到Ra1.6以下，减少禽体组织、血水在轴面的残留，降低日常清洗维护的难度，同时材质选用食品级不锈钢，满足屠宰行业的卫生要求，耐腐蚀性能可以适应车间高湿、

　　带消毒药剂的使用环境。这类销轴的安装需要配合带自润滑衬套的机架轴承位，两端的轴向固定采用卡簧配合轴肩的方式，既保证旋转时的稳定性，也方便后期磨损后的快速拆卸更换，不需要拆解整段输送线就能完成备件替换，大幅降低产线停机维护的时间成本。在建模过程中，螺旋段的曲面过渡需要做圆角处理，避免尖锐棱角划伤禽体或者操作人员，各阶梯段的退刀槽尺寸要匹配加工刀具的参数，保证零件可以通过常规车削、铣削工艺完成加工，不需要特殊定制刀具，控制零件的加工成本。
