轻型立式支架带式输送机架体结构

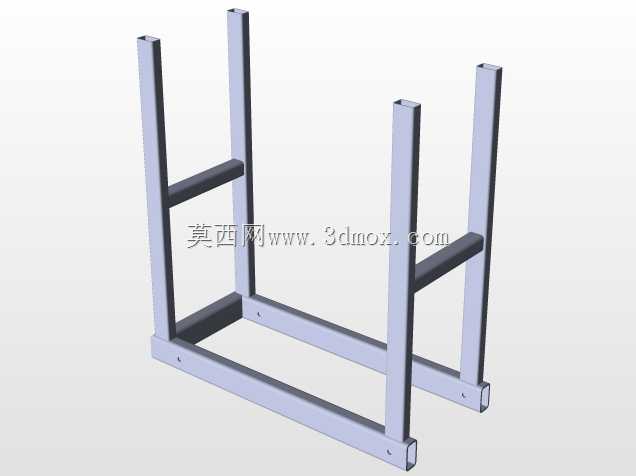

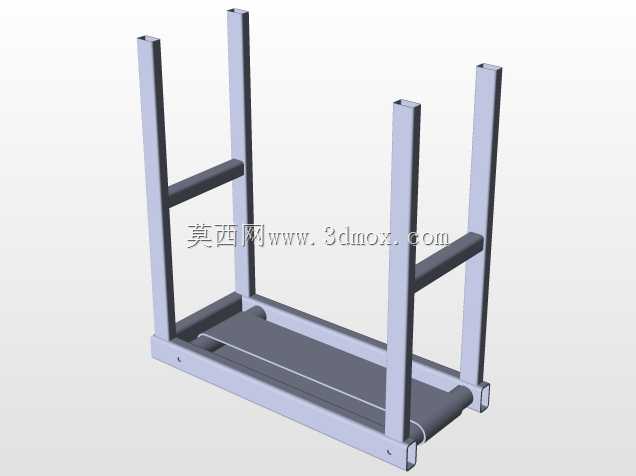

　　该架体为轻型带式输送机的主体承载结构，主要适配小件物料的短距离转运场景，常见于电子装配线旁的工序间物料传递、小型包装件的工位衔接、轻工生产车间的半成品周转环节，也可作为自动化生产线的辅助输送单元嵌入整线布局，承担不同工位间的物料平顺移载任务，避免人工搬运带来的效率损耗与磕碰风险。设计阶段优先考虑了窄幅输送场景的空间适配性，四根立式方管支撑腿采用对称排布，通过上下两层横向连接杆形成稳定的框架受力结构，底部框架预留了辊筒安装位，可直接装配标准直径的传动辊与改向辊，支撑腿的高度预留了可调脚杯的安装余量，可根据现场工位的实际高度差做±30mm的微调，适配不同高度的作业台接驳需求。架体整体采用矩形钢管焊接成型的思路，

　　所有连接节点均采用满焊工艺处理，避免长期运行下的焊缝开裂问题，横向连接杆的位置经过受力校核，既保证了架体的侧向抗扭刚度，又不会额外占用输送通道的侧边操作空间，两侧立式支撑柱的间距与底部输送段的宽度严格匹配，预留了皮带侧边的防跑偏挡条安装槽位，后期可根据输送物料的特性加装挡边、导条或者工件定位工装。从安装边界来看，该架体的占地宽度控制在0.6米以内，长度可根据实际输送需求在1-2米区间做模块化延伸，整体高度适配常规站立作业的0.75-0.9米工位高度，不需要额外做地基固定，直接放置在平整车间地面即可投入使用，架体表面预留了驱动电机的安装法兰位，可根据输送速度需求选配调速电机或者定速电机，接线走线可沿立式支撑柱的内侧线槽排布，

　　避免线缆外露带来的安全隐患。结构设计上摒弃了冗余的装饰性结构，所有型材选型均以满足额定载荷下的挠度要求为前提，空载状态下架体的整体形变量控制在0.5mm以内，满载15kg均布载荷时，输送段的中部下沉量不超过2mm，能够保证皮带运行的平顺性，不会出现皮带跑偏、辊筒卡滞的问题，两侧的立式支撑柱还可拓展安装光电传感器、工件挡停机构、扫码支架等附属配件，无需额外在架体上打孔焊接，降低了现场改造的工作量。
