按动式塑料笔杆办公书写笔三维设计

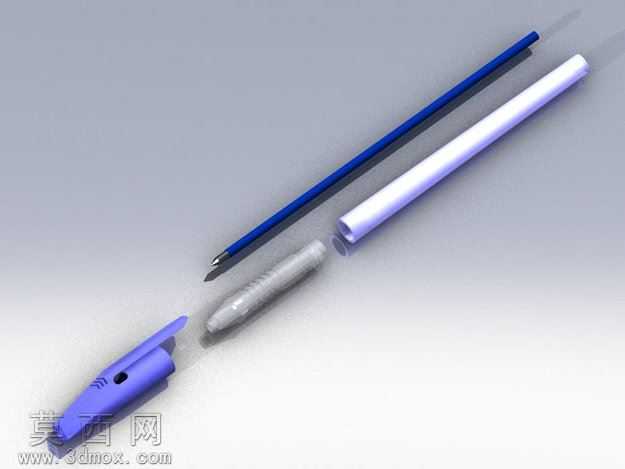

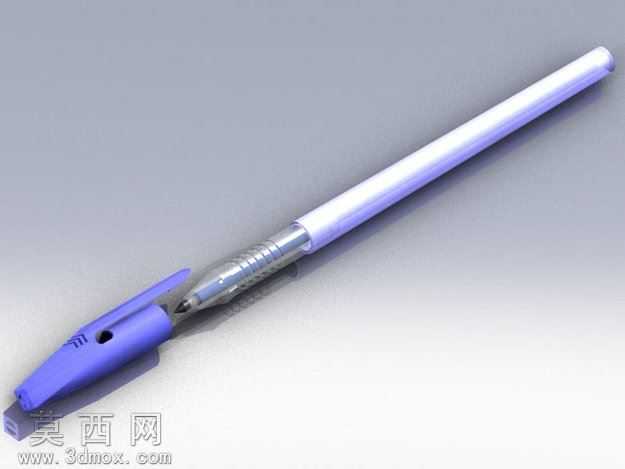

本款书写笔的三维建模依托SolidWorks平台完成全参数化设计，建模过程遵循自上而下的装配设计逻辑，首先搭建整体装配基准面与基准轴，确定笔身总长、笔杆直径、笔夹安装位等核心尺寸参数，确保各零部件的装配约束完全匹配实际产品的装配公差要求。笔身主体分为笔帽夹组件、笔杆外筒、笔尖金属段、内置笔芯腔四个核心模块，其中笔帽夹部分采用曲面建模方式，先绘制笔夹的轮廓样条曲线，通过拉伸、拔模、圆角过渡完成笔夹的夹持弧度设计，笔夹上的挂孔采用切除拉伸命令完成，同时对笔夹与笔杆衔接处做了平滑曲面过渡，避免出现生硬的棱角结构，还原真实塑料笔夹的柔和触感。笔杆外筒采用薄壁拉伸特征构建，壁厚设置为1.2mm，匹配常规注塑成型的壁厚要求，笔杆表面做了哑光塑料的材质参数设置，漫反射颜色调整为淡紫色，反射光泽度设置为0.3，粗糙度参数调整为0.4，还原普通ABS塑料笔杆的磨砂质感；笔尖金属段采用金属材质设置，基础颜色为亮银色，反射光泽度设置为0.8，添加细微的拉丝纹理贴图，模拟金属笔尖的加工质感，同时在金属段表面做了环形防滑凹槽的阵列特征，还原真实书写笔笔尖处的防滑结构设计。内置笔芯腔的尺寸完全匹配通用按动笔芯的规格，预留了弹簧安装位与按动卡位结构，虽然模型为外观展示为主，但内部结构的尺寸完全符合实际装配逻辑，可直接用于结构验证。渲染阶段采用三点布光方案，主光源从侧上方45度照射，突出笔身的曲面轮廓与材质质感，辅光源从另一侧补光消除暗部死黑，背光源勾勒笔身的边缘轮廓，背景采用浅灰色渐变背景，突出产品主体，渲染输出的效果图清晰展现了笔的整体造型、各部件的衔接细节与材质差异。整体设计思路围绕日常办公书写笔的实用形态展开，在还原常规按动笔基础结构的前提下，对笔身配色做了淡紫色的年轻化调整，笔夹的弧度做了优化，更贴合日常夹在笔记本、口袋上的使用需求，所有建模特征均保留参数化历史，可根据需求快速调整笔身长度、直径、配色等参数，适配不同的设计改型需求。
