箱式手动喷砂机主体结构三维设计

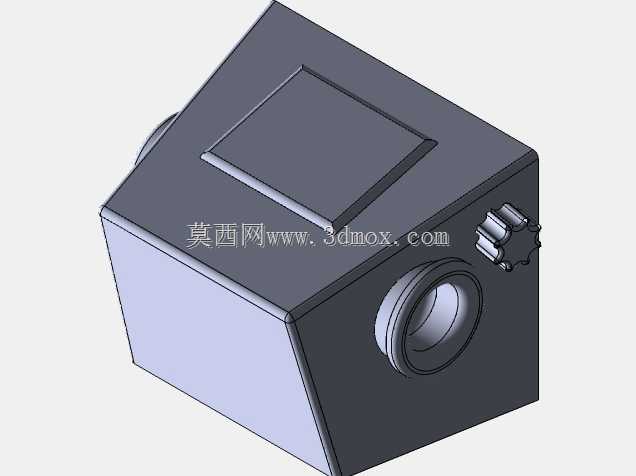

　　这款箱式喷砂机的主体结构设计，首先围绕小型工件表面处理的作业场景展开，适配五金小件、冲压件、小型铸件的表面除锈、去氧化皮、哑光处理、毛刺清理等工序，常见于五金加工车间、小型铸造厂、模具维修工位的日常作业，作业时封闭腔体可避免磨料飞溅，改善作业环境的同时减少磨料损耗。从结构设计逻辑来看，整体采用立方箱体作为核心承载腔体，这种构型的优势在于内部作业空间规整，便于操作人员伸手操作，同时箱体的平面结构便于拼接焊接，加工工艺性好，侧壁预留的大直径操作孔，是为了安装带密封袖套的操作口，保证作业时腔体封闭，避免磨料外泄，侧面设置的调节旋钮结构，用于控制磨料流量或者气路压力，可根据不同工件的处理需求调整喷砂强度，顶部预留的方形盖板结构，

　　既可以作为日常检修、更换磨料的入口，也可加装观察窗防护结构，方便作业时观察内部处理情况。在安装边界的考量上，这种立方箱体结构的底部为平整安装面，可直接放置在车间常规工作台上，不需要额外做复杂的地基固定，整体外轮廓尺寸适配小型作业工位的摆放需求，不会占用过多车间空间，箱体的壁厚设计兼顾结构强度与自重控制，长期承受磨料冲刷的内壁区域可后续加装耐磨衬板，延长设备使用寿命，腔体内部预留了磨料回收的斜面空间，可让使用后的磨料自动回流到储料区域，实现磨料的循环利用，减少磨料的添加频率。设计时还考虑了操作的人机工程性，操作孔的高度设置适配站立作业时的手臂自然伸展高度，侧面控制旋钮的位置在操作人员伸手可及的范围内，不需要大幅度侧身即可完成参数调整，

　　顶部盖板的开合结构采用简单的铰接或者卡扣形式，日常开启维护不需要复杂工具，整体结构没有多余的冗余设计，所有外部结构都服务于封闭作业、参数调节、维护便捷这几个核心需求，腔体的边角处做了过渡处理，避免应力集中，同时也减少磨料在边角处的堆积，方便后续清理。
