手持塑料除尘装置壳体结构设计

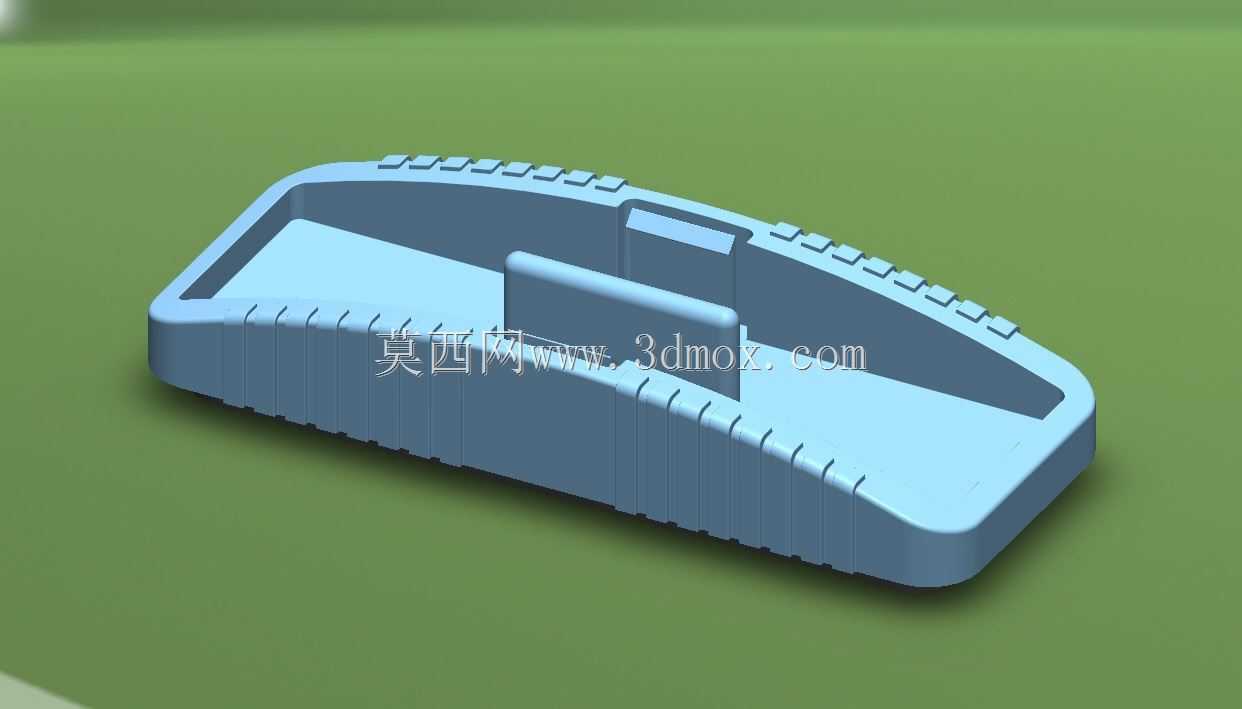

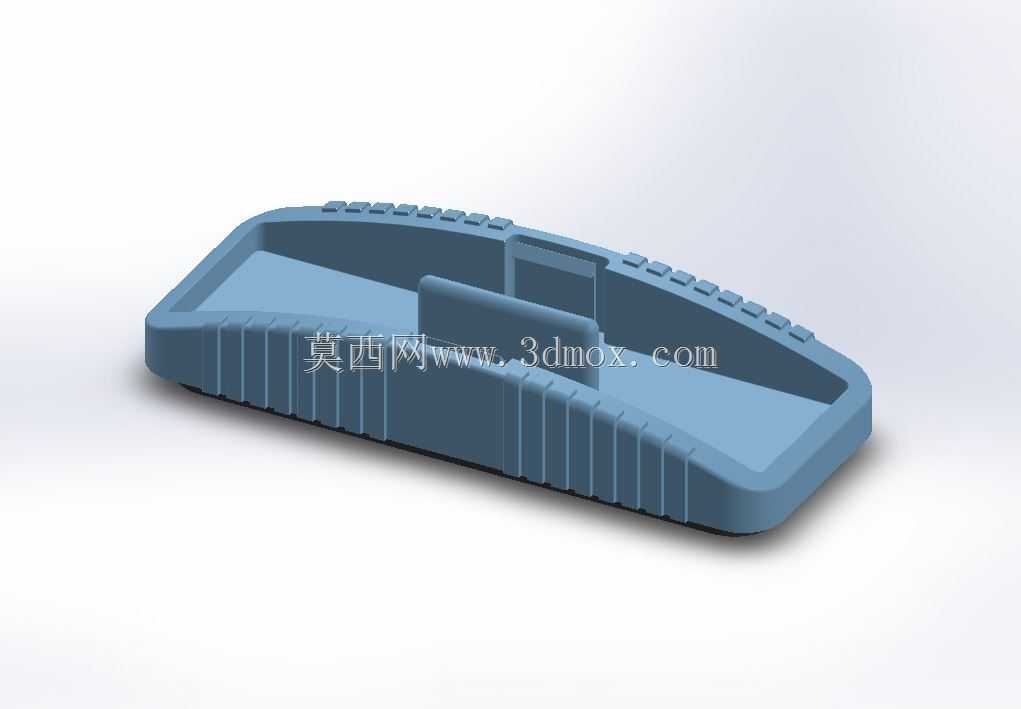

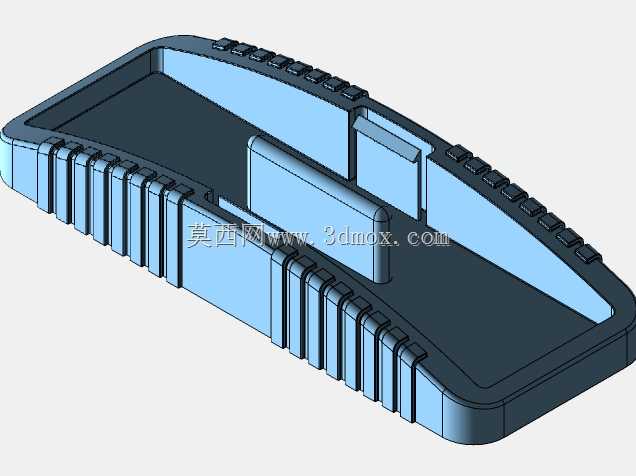

　　这款塑料除尘装置的壳体结构，主要面向桌面级小型清洁场景适配，日常可用于工位碎屑清理、电子元器件表面浮尘吹扫、狭小缝隙积尘处理等工况，区别于大型工业除尘设备的固定式安装逻辑，该结构完全围绕手持操作的人机需求展开设计。从结构布局来看，壳体采用半开放的仓体设计，内部预留的腔体空间可直接容纳小型离心风轮、驱动电机以及滤尘组件，侧边连续排布的竖向凸筋并非装饰性结构，一方面是增加手持区域的摩擦力，避免操作过程中滑脱，另一方面是通过等距分布的加强筋提升薄壁壳体的抗形变能力，减少注塑成型后的翘曲变形量，同时在设备意外跌落时，凸筋可作为缓冲结构先接触碰撞面，吸收部分冲击能量，避免仓体开裂。壳体边缘的凸起卡位结构，是为了匹配上盖的装配需求，

　　无需额外螺丝固定，通过卡扣过盈配合即可实现上下壳体的紧密扣合，既减少了装配工序的零件数量，也方便后期用户拆开清理滤尘网、更换内部易损件。设计过程中优先考虑了注塑工艺的可行性，所有转角位置都做了均匀的圆角过渡，避免应力集中导致的结构开裂，同时壁厚保持均匀一致，防止注塑过程中出现缩痕、缺胶等成型缺陷，壳体表面的防滑筋高度控制在1.5mm以内，拔模斜度设置为1.5度，能够保证注塑件顺利脱模，不需要额外做滑块结构，有效降低了模具加工的成本。从安装边界来看，壳体整体为长条形流线型轮廓，握持区域的宽度适配成年人手掌的握持尺寸，内部腔体的分隔筋将电机仓、尘仓、风道做了明确的区域划分，避免气流串扰影响吸尘效率，

　　尘仓的倾斜内壁设计能够引导吸入的灰尘向仓底聚集，不会在风道拐角处堆积堵塞。壳体端部的卡位结构可适配不同规格的扁吸嘴、毛刷吸头，拓展不同场景下的清洁能力，比如清理键盘缝隙时可更换窄缝吸头，清理织物表面浮尘时可更换毛刷吸头。在结构强度校核层面，通过筋位的合理排布，1.8mm的主体壁厚即可满足日常使用的强度需求，相比等厚无筋的壳体设计，能够减少30%左右的塑料用量，同时降低整机重量，长时间手持操作也不会产生明显的疲劳感。壳体的安装配合面都做了止口设计，扣合后能够实现基础的密封效果，避免吸尘过程中从配合缝隙漏风，保证尘仓内的负压值达到设计要求，确保吸尘吸力满足桌面级清洁的需求。
