自行车车架组焊定位工装结构设计

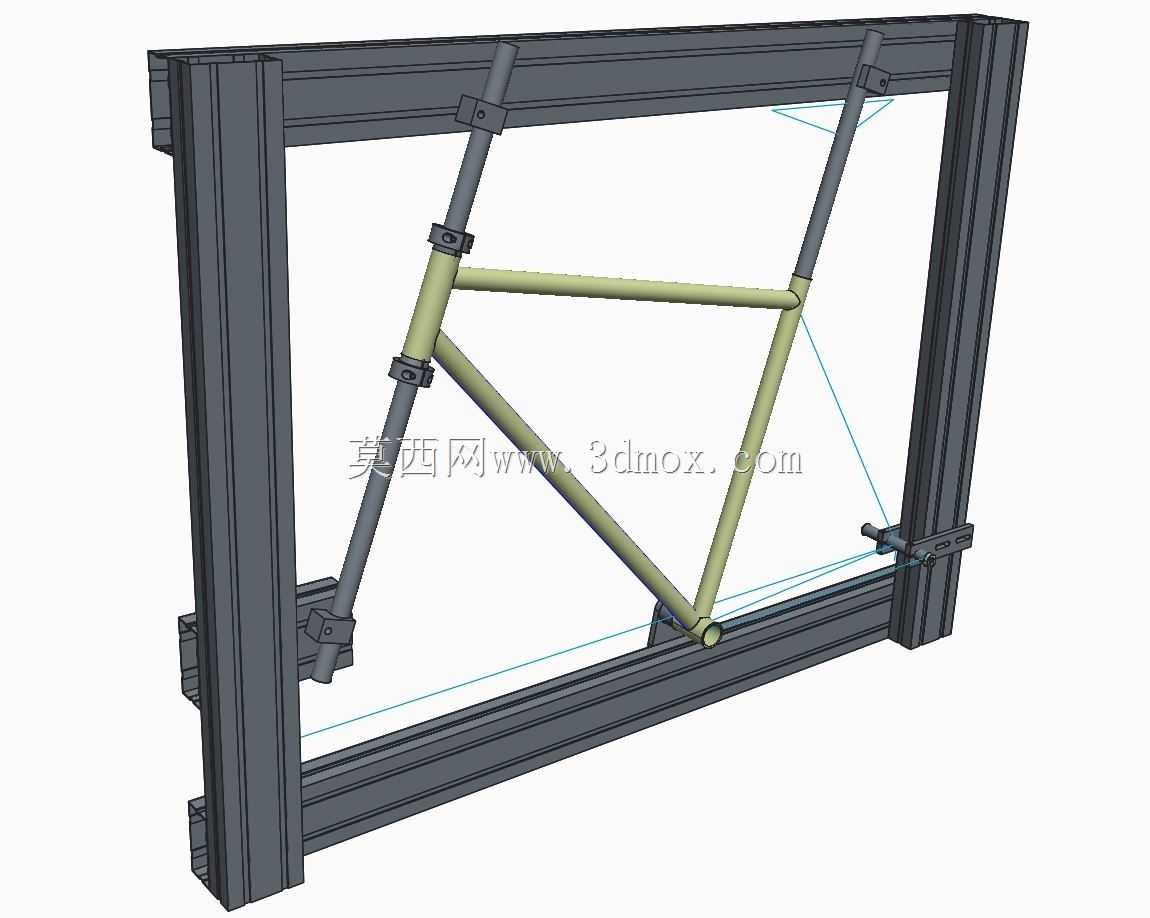

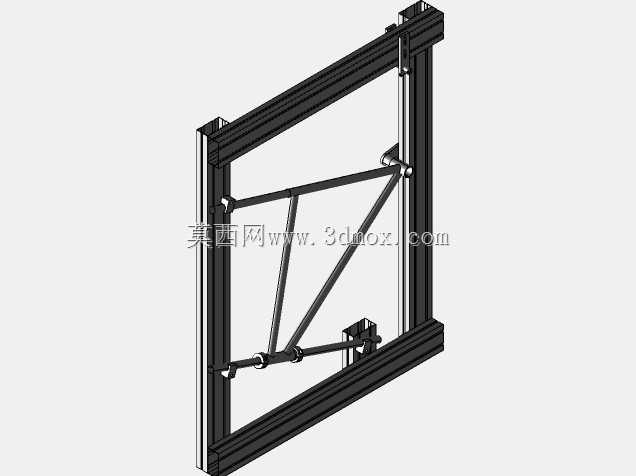

　　在自行车整车生产的车架加工环节，管材拼接后的焊接工序直接决定车架几何精度、轮组安装同轴度以及后续整车装配的适配性，这套定位工装正是针对硬架型自行车车架的组焊工序开发的专用装夹结构。日常生产场景中，车架管材包含头管、上管、下管、座管、后下叉、后上叉多个薄壁管件，人工拼接时很容易出现管件角度偏移、对接缝错位、五通位置偏移等问题，直接导致焊接后车架出现五通偏移、后轮安装偏摆、头管角度不符合设计值等缺陷，后续校正不仅耗时，还会因薄壁管材焊接后应力集中引发校正开裂问题，这套工装通过多点位刚性定位结构，从根源上规避了人工拼合的尺寸偏差。从结构设计逻辑来看，工装主体采用矩形型钢搭建框架式基体，整体为立式开放布局，

　　操作人员可以从框架前后两个方向完成管件上料、点位点焊、满焊操作，不会出现结构干涉。定位点位完全匹配自行车车架的关键安装基准：头管位置设置可调节抱箍式定位座，可根据不同车架的头管管径、头管角度调整夹持位置与倾斜角度，保证头管与上管、下管的对接角度符合设计值；座管位置设置滑动式定位夹块，可沿框架竖向导轨调整高度，适配不同座管高度的车架规格；五通位置设置带定位芯轴的固定座，芯轴直接穿入五通管件内孔，作为整个车架装夹的核心基准，保证五通相对于头管、后叉安装位的位置精度；后叉端设置可调式定位挡块，可根据后开档尺寸调整两个挡块的间距，保证后叉开档尺寸符合轮组安装要求，同时约束后下叉、后上叉的拼接角度。考虑到焊接作业的实际工况，

　　所有定位夹块都采用螺栓锁紧的可调结构，不需要额外的气动或液压元件，车间一线操作人员可根据不同车架型号快速调整定位点位，换型调整不需要复杂的参数设置，仅靠常规量具核对定位尺寸即可完成换产。工装的安装边界充分考虑了车间焊接工位的布局需求，整体框架宽度适配常规焊接工作台的安装尺寸，底部预留了工作台安装孔位，可直接固定在标准焊接工作台上使用，不需要额外制作安装基座；框架的竖向高度适配操作人员站立作业的操作高度，不需要弯腰或抬手即可完成所有装夹与焊接操作，降低长时间作业的疲劳感。工装的定位面都做了避空设计，在焊缝对应的位置预留了足够的焊接操作空间，焊枪可以顺畅到达所有焊缝位置，不会因为工装结构遮挡导致焊缝漏焊、焊接不到位的问题；

　　同时所有夹持部件都避开了焊接热影响区，避免焊接热量传导到夹块上导致管件表面出现压痕、夹伤等外观缺陷。这套工装不仅适用于钢制车架的焊接作业，调整夹块的夹持衬套后也可适配铝合金、钛合金材质的车架组焊工序，在小批量定制车架生产、样件试制、维修校正等场景都能发挥作用，相比通用装夹工具，能将车架拼合的尺寸偏差控制在极小范围内，大幅降低焊接后的校正工作量，提升车架生产的良品率。
