车间用可折叠带脚轮轴类承托移动架

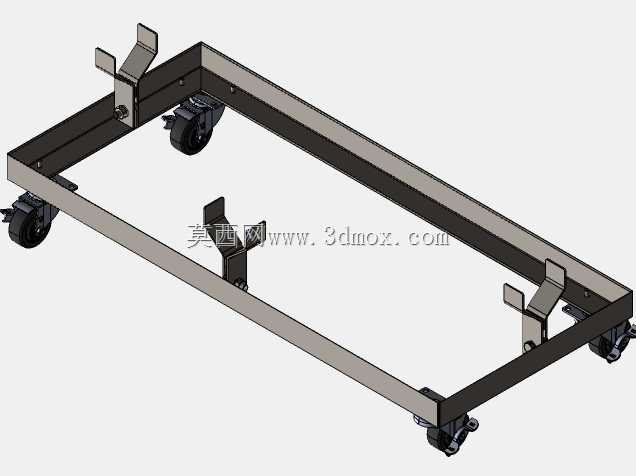

　　这款可折叠轴架主要面向机加工车间、装配工段的轴类零件临时存放与短距离转运场景，解决传统固定式轴架占用存储空间大、转运需额外搭配搬运设备的痛点。日常生产中，车桥、长轴类工件在工序间流转时，若直接放置在地面易磕碰加工面，搭配普通托盘转运又存在定位不稳、工件滚落的风险，这款轴架的设计刚好匹配这类长条形回转体零件的承托需求。从结构设计来看，整体采用矩形钢管拼焊成主框架，框架四角安装带刹车的万向脚轮，可在车间环氧地坪、硬化水泥地面上灵活推行，停靠时踩下刹车即可实现位置固定，避免作业过程中架体滑移。框架上分布的几组可翻折定位挡块，是整个结构的核心功能部件，挡块通过销轴与主框架连接，需要承托工件时将挡块翻起至垂直位置，

　　其上的V型定位面可卡住轴类工件的外圆，限制工件的径向窜动与轴向滑移，多组挡块的间距可适配不同长度规格的轴类零件，从短尺寸的传动轴到整体式车桥总成都能稳定放置；当架体闲置不用时，可将所有挡块翻折至与框架平面齐平的位置，多个架体可以直接叠放存储，相比传统固定式焊接轴架能节省七成以上的仓储空间，尤其适合车间工装存储区域紧张的生产场景。设计过程中充分考虑了安装边界与使用兼容性，主框架的宽度尺寸控制在常规车间通道的通行宽度范围内，推行时不会与通道旁的设备、料架发生刮碰，脚轮的安装高度经过测算，放上工件后整体重心高度处于稳定区间，即使推行过程中经过车间地面的小型接缝、坡度不超过5度的缓坡，也不会出现架体倾翻的情况。

　　框架的钢管壁厚选型兼顾了承重能力与自身重量，单人即可轻松推动空载架体，额定承重范围内放置工件后，框架的变形量控制在许可范围内，不会出现挡块定位面偏移导致工件滑落的问题。挡块的翻折结构没有采用复杂的锁止机构，依靠销轴的配合阻尼即可保持翻起或放倒的状态，操作人员无需额外操作锁扣，单手就能完成挡块的状态切换，适配车间快节奏的生产节拍。架体的边角位置都做了倒角处理，避免操作人员转运工件时被尖锐边角磕碰划伤，所有焊接位置都做了焊后打磨处理，没有焊渣、毛刺残留，不会刮伤工件的已加工表面。实际使用中，这款轴架除了承托轴类工件，也可临时放置长条形的型材、工装杆件，适配多品类工件的临时存放需求，折叠后的架体也可作为普通的平面转运托盘使用，放置箱体类、板类物料，提升了工装的复用率，减少车间内专用工装的配置数量，降低生产现场的工装管理成本。
