热风笔筒固定支撑作业支架结构设计

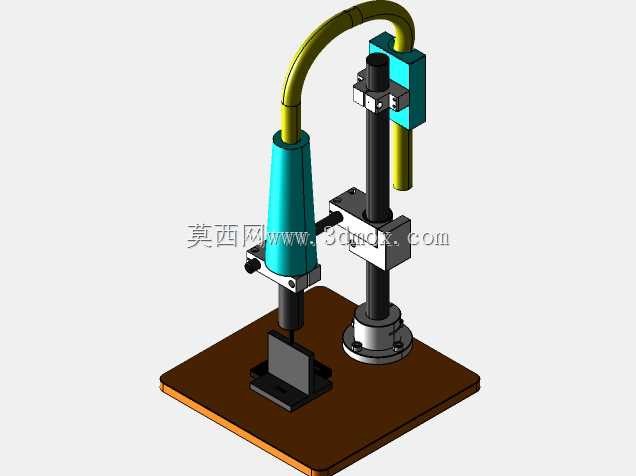

　　这款热风笔筒支撑支架，主要面向电子返修、小型塑胶件热加工、线束热缩处理这类需要长时间手持热风作业的工位场景，能彻底解放操作人员双手，避免长时间持握热风设备带来的手部疲劳，同时也能减少手持操作时的热风偏移、加热位置不准的问题，提升小批量加工作业的一致性。从结构设计来看，整套支架采用方形加重底板作为安装基座，底板边缘做了倒角处理，底部可搭配防滑垫使用，依靠自身重量就能保证作业过程中不会出现侧翻、移位，不需要额外在工作台面打孔锁附，适配多数流水线工位、维修工作台的摆放需求，安装边界仅需要预留比底板长宽各大50mm的平整台面空间即可，不会占用过多工位面积。立柱部分采用双段式圆导杆结构，搭配两个可锁紧的滑动调节块，

　　上方的调节块用来固定热风笔筒的夹持座，下方的调节块可以根据加工件的高度调整承托位置，两个滑块都采用侧面旋钮锁紧结构，松开旋钮时可以沿着导杆上下滑动调整高度，也可以绕导杆小范围旋转调整热风输出的角度，调整到位后拧紧旋钮就能完全锁死，不会在作业过程中出现下滑、偏转的问题。热风笔筒的夹持座采用侧开式固定结构，适配常见直径的手持式热风笔，夹持位置预留了走线空间，热风笔的电源线与风管可以顺着支架的弯曲导槽排布，避免管线散乱垂落影响作业。支架底部设置了可更换的工件承托块，承托块采用耐高温材质制作，可以直接放置待加热的小型工件，不需要额外搭配垫高块，针对不同尺寸的加工件，也可以快速更换对应规格的承托块，不需要拆解整套支架结构。

　　整套结构没有复杂的传动部件，所有滑动配合面都做了公差适配，长期使用也不会出现卡滞、晃动的问题，日常维护只需要定期在导杆表面涂抹少量润滑脂即可，维护成本极低。在实际工位应用中，这类支架可以搭配脚踏式热风开关使用，操作人员只需要摆放工件、踩下开关就能完成加热作业，双手可以用来固定工件或者做辅助定位，相比手持热风笔的作业方式，能有效降低操作难度，也能避免操作人员误碰高温风嘴造成烫伤，对于需要长时间重复热风加热的工序，能明显提升作业效率，降低操作人员的劳动强度。
