大扁头手拧快锁紧固螺钉结构设计

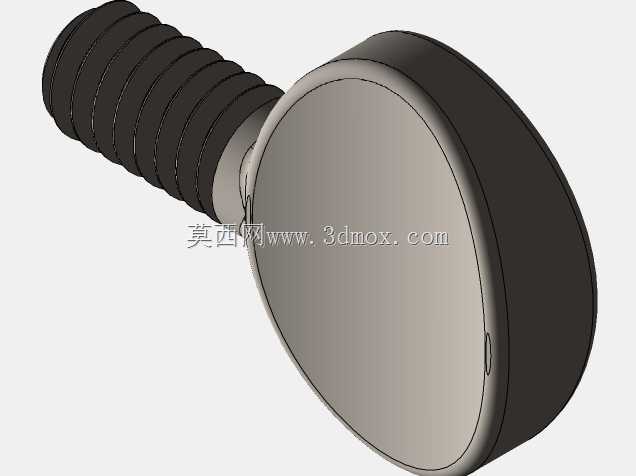

　　在日常的工装夹具调试、小型设备维护、电子检测治具装夹场景里，经常会遇到需要频繁拆装、又不能借助额外扳手螺丝刀等工具的紧固需求，这类场景下普通的外六角、内六角螺钉操作效率极低，还容易因为工具遗漏导致装配停滞，指旋螺钉就是针对这类无工具快装需求设计的专用紧固件。这款螺钉的头部采用大直径扁圆头设计，头部边缘做了细微的防滑滚花处理，手指捏持旋转的时候能提供足够的静摩擦力，不需要借助任何辅助工具就能完成拧紧或者松脱操作，哪怕是手上沾有少量轻质油污，也能保证足够的施力扭矩，不会出现打滑拧不动的情况。螺纹部分采用标准公制粗牙螺纹设计，牙型角60度，螺纹收尾处做了平滑的退刀槽过渡，避免螺纹末端应力集中导致的螺杆断裂问题，

　　同时也能保证拧入螺纹孔的时候不会因为牙型错位出现卡滞。从安装边界来看，这款螺钉的头部直径远大于螺纹公称直径，拧紧之后头部的大接触面可以直接压合在被连接件表面，不需要额外加装平垫圈，就能分散压紧力，避免较薄的钣金件、塑料件被压出压痕甚至开裂，适合用在薄板类零件的连接场景。设计的时候特意将头部厚度控制在合理范围，既保证手指捏持的时候有足够的接触面积，又不会因为头部过厚占用过多的安装空间，在空间紧凑的治具内部也能顺利操作。螺杆部分的长度覆盖常用的装夹厚度范围，螺纹末端做了45度倒角导向，对准螺纹孔的时候不需要反复调整位置，能快速导入螺孔，提升装配效率。这类螺钉常被用在仪器仪表的面板固定、小型设备的检修盖板装拆、工装夹具的快速定位调整、

　　3D打印设备的耗材架固定、摄影器材的快装组件连接等场景，相比普通螺钉，它最大的优势就是无工具操作，在需要频繁开合、调整的连接位置，能大幅减少操作准备时间，降低对配套工具的依赖。同时大扁头的设计自带防松的特性，在低振动的工作场景下，只要手动拧紧到合适的扭矩，就不会出现自行松脱的情况，不需要额外加装防松垫圈或者点胶处理，后期维护拆卸也十分方便。建模的时候严格按照紧固件的公差要求控制各部分尺寸，头部和螺杆的同轴度控制在IT7级精度范围内，保证拧入之后头部不会出现偏斜，压合面能完全贴合被连接件表面，不会出现局部应力过大的问题，表面的过渡圆角都做了R0.5以上的处理，没有尖锐的棱角，操作的时候不会划伤手指，也不会刮蹭相邻的零件。
