立式快速夹钳铆接工装结构设计

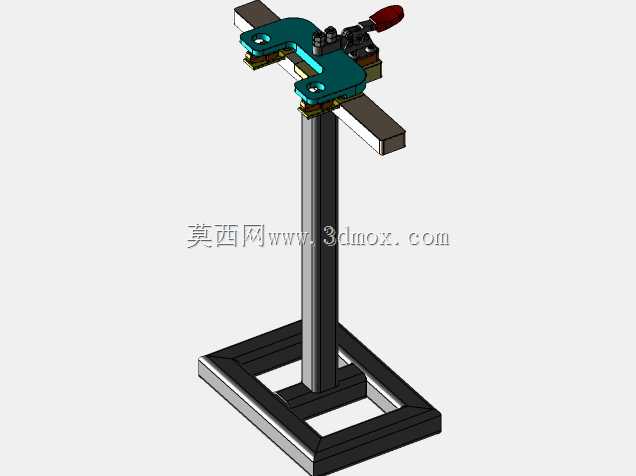

　　这套立式夹紧工装主要面向小型五金件、薄板类零部件的铆接装配工序设计，常见于电子五金配件、小型结构件的生产线旁装配工位，也可适配小批量多品种的机加工件预装环节，用来在铆接作业时固定待加工工件，避免铆接冲击力导致工件移位，保证铆接位置的同轴度与贴合精度。整套工装采用方管焊接成型的立式框架结构，底部为回字形支撑底座，接触地面的支撑面宽度足够，在承受垂直方向铆接冲击力时不会出现侧翻，底座与垂直立柱之间采用满焊连接，焊后做去应力处理，避免长期受冲击后出现焊缝开裂或立柱倾斜的问题。顶部的夹紧单元选用了水平式快速夹钳，这类夹钳的压头行程固定，夹紧力输出稳定，操作时扳动手柄即可完成快速压紧与松脱，相比螺栓压紧结构能大幅缩短单件装夹时间，

　　适配节拍较快的流水装配场景。夹钳与安装板之间设置了可调节的连接结构，压头位置可根据待铆接工件的厚度做小幅调整，适配不同厚度规格的工件装夹需求，安装板上预留的长槽孔也方便调整夹钳的前后位置，兼容一定尺寸范围内的不同工件。工装的垂直立柱采用标准方管型材，无需额外加工复杂外形，加工成本低且结构刚性充足，立柱高度设置符合人工站立操作的人机工程要求，作业人员无需弯腰或抬臂即可完成手柄操作与工件取放。顶部的工件支撑面做了平面度处理，保证待铆接工件放置后无翘曲，铆接时两个贴合面能完全贴紧，避免出现铆接间隙过大、铆接后工件变形的问题。夹钳的压头端部采用软质材料包覆，避免压紧时在工件表面留下压痕，适配表面质量要求较高的外观件装配需求。

　　整套工装没有复杂的传动或气动元件，纯机械结构的可靠性极高，日常维护仅需定期在夹钳的铰接点加注润滑脂即可，适合生产现场长期连续使用，安装时无需额外打地基固定，直接放置在工作台面即可投入使用，也可根据工位布局需求在底座上加工安装孔，通过螺栓固定在专用装配工作台上，适配不同的产线布局要求。在实际应用中，这类工装可搭配手动铆枪、小型台式铆接机使用，相比通用台钳装夹，工件的定位精度更高，装夹速度更快，能有效降低作业人员的劳动强度，同时减少因装夹不当导致的铆接不良品。
